it-3
CAVI E CABLAGGIO

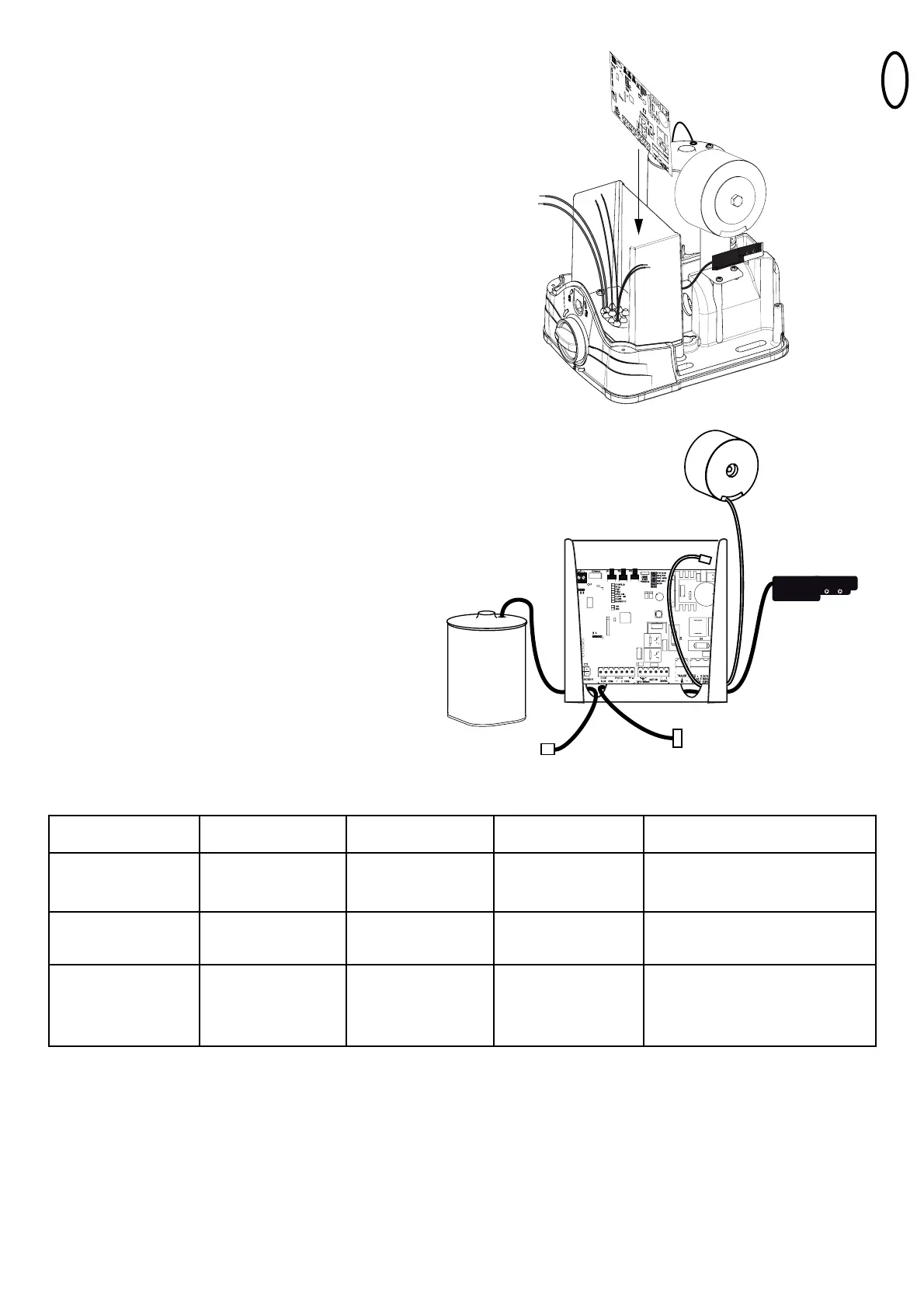

I cavi di alimentazione elettrica e i relativi accessori vengono
collegati all'azionamento del portone scorrevole facendoli passare
dal basso attraverso la guarnizione di gomma ai piedi della scatola
di comando. Come rappresentato in figura, il comando deve essere
montato con le morsettiere verso il basso.
Si raccomanda in generale quanto segue:
- non posare cavi da 230 Volt insieme a cavi a bassa tensione. E'
vietato dalle norme vigenti in materia di impianti elettrici.
- non posare i cavi per la fotocellula, l'interruttore e il
lampeggiante insieme al cavo motore.
- non posare i cavi destinati alle telecomunicazioni e quelli per
l'illuminazione del giardino insieme al cavo motore.
- i cavi in rame rigidi sono difficili da cablare, in particolare per i
diametri più grandi. Si raccomanda di utilizzare cavi flessibili.
- utilizzare cavi adatti all'esterno e per la posa interrata o
corrispondenti tubi per il loro passaggio, oppure rivolgersi
all'elettricista.
Morsettiere:
I blocchi terminali posizionati sul comando possono essere rimossi
per permettere un più facile cablaggio e solo dopo il montaggio del
comando vengono riportati alla loro posizione iniziale.
I blocchi terminali devono essere riportati alla posizione iniziale
anche se la relativa morsettiera non viene utilizzata.
Il cablaggio avviene come indicato nello schema di connessione.
Connettori (presenti sul motore):
I connettori devono essere collegati al comando. I cavi dei connettori
non vengono fatti passare dal basso, bensì dalla parte posteriore del
comando stesso.
1. Linea di alimentazione trasformatore 230 Volt "TRANSF IN"
e “INPUT 24 VAC”
2. Finecorsa "Limit Switch"
3. Connettore motore "RPM/Encoder".
Cavi di alimentazione del motore:
Collegare tramite relativa morsettiera come da schema di
collegamento.
Radiocomando:
Il radiocomando è fornito in un piccolo modulo separato dal
comando principale e, se necessario, viene connesso come indicato
nello schema di connessione. Di fabbrica è sempre premontata
un'antenna a cavo corta.
Dimensioni dei cavi:
vedere la tabella
Terminali vedere
Pagina 5!
1
2
3
Antenna esterna
(rimuovere dai comandi
l’antenna originale)
Interruttore,
lampeggiante, ecc.
Fotocellula, costa di
sicurezza
Alimentatore di rete
Distanza
0 m - 6 m
Cavo coassiale
50 or 75 Ohm
2x 0,5 mm²
2x 0,5 mm²
3x 0,75 mm²
Distanza
6 m - 10 m
Cavo coassiale
50 or 75 Ohm
2x 0,5 mm²
2x 0,5 mm²
3x 0,75 mm²
Distanza
10 m - 12 m
Cavo coassiale
50 or 75 Ohm
2x 0,75 mm²
2x 0,75 mm²
3x 1,5 mm²
Distanza
12 m – xx
Cavo coassiale
50 or 75 Ohm
(max. 25 m)
Min. 2x 0,75 mm²
Max. 30 m
Min. 2x 0,75 mm²
Max. 20 m
3x 1,5 mm²
Nota:
Le morsettiere del comando sono progettate in modo flessibile per una sezione massima dei cavi di 1,5mm² .
