DETECTORES DE BUCLE (OPCIONAL)
(El puente de enchufe OPEN/PED debe estar enchufado)
Los detectores de bucle reaccionan al metal y se utilizan
principalmente para la detección de coches y camiones, pero no de
motos y peatones.
Bucle de salida (recorrido de salida)
El bucle de salida se encuentra detrás de la puerta y abre la puerta
cuando está cerrada, la mantiene abierta o la abre nuevamente.
Los puentes de enchufe OPEN/PED deben estar enchufados.
Las barreras de luz deben estar conectadas y la función "Cierre
automático" debe estar activada.
A su vez, puede activarse la función "Cerrar puerta rápidamente".
Descripción, véase la descripción de las funciones de los botones
P1, P2 & P3.
RADIO
El puente de enchufe "RADIO" es necesario para la programación del
telemando. Consulte en el proceso de programación la
correspondiente sección en este manual.
LIBRE: no se puede realizar una programación
PUENTEADA: Programación posible
IMPORTANTE: Desenchufar siempre el puente de enchufe
"RADIO" cuando no se utilice.
STOP/8,2kOhm
Determine si la conexión STOP/8,2KOhm se utilizará para
conmutación de parada o conmutación de regleta de contactos. En
conmutación de parada un interruptor conectado detendrá todo
movimiento. En conmutación de barra de contactos una barra de
contactos conectada invertirá la marcha de la puerta unos 20 cm en
caso de contacto
LIBRE: Ajuste de fábrica como 8,2KOhm. En este caso
debe haber conectada una regleta de contactos
o estar montada la resistencia de 8,2KOhm en el
terminal
PUENTEADA: Como interruptor de parada, en este caso debe
estar retirada la resistencia de fábrica de 8.2KOhm
y sustituirse por un interruptor (accesorio) o un
puente de cable adecuados.
OPEN/PED
Define si un interruptor de llave conectado abre la puerta de forma
completa o sólo parcialmente.
Nota: Si el puente de enchufe OPEN/PED está enchufado y se activa
simultáneamente el cierre automático se modifica el modo de
funcionamiento de las conexiones "Símbolo de llave y COM. Véase
arriba bajo "Detectores de bucle".
LIBRE: abre parcialmente (ca. 100 - 150 cm)
PUENTEADA: abre completamente
PHO 2 MODE:
Determina si la segunda fotocelula está activa en el cierre o en el
cierre y la apertura.
LIBRE: activa en el cierre.
PUENTEADA: activa en el cierre y la apertura
PUENTES FIJOS:
OBSTACLE
Equipada de fábrica con ligaduras de alambre fijas. El corte aumenta
la fuerza de trabajo en el control. ATENCIÓN: Si se corta la ligadura de
alambre, el sistema de puerta deberá protegerse con dispositivos de
seguridad adicionales (barra de contacto, etc.).
SPEED
Equipada de fábrica con ligaduras de alambre fijas. El corte aumenta
la velocidad de la puerta. ATENCIÓN: Si se corta la ligadura de
alambre, el sistema de puerta deberá protegerse con dispositivos de
seguridad adicionales (barra de contacto, etc.)

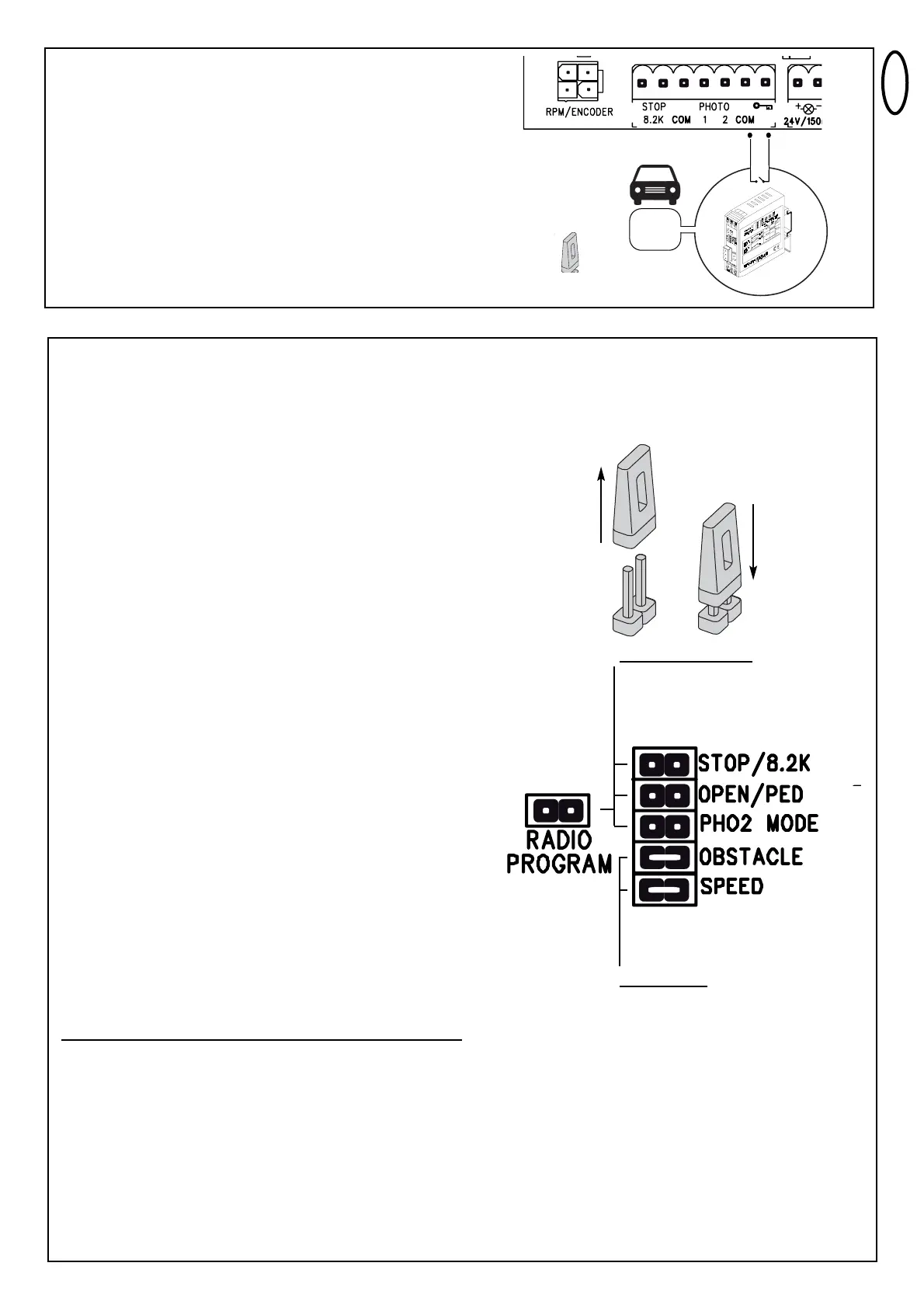

JUMPERS / PUENTES DE ENCHUFE
Puentes fijos
Puentes de enchufe
libre
puenteada
