PRZEWODY I OKABLOWANIE
Przewody doprowadzające prąd i podłączone akcesoria poprowadzone
są w dolnej części napędu bramy przesuwnej przez uszczelkę gumową

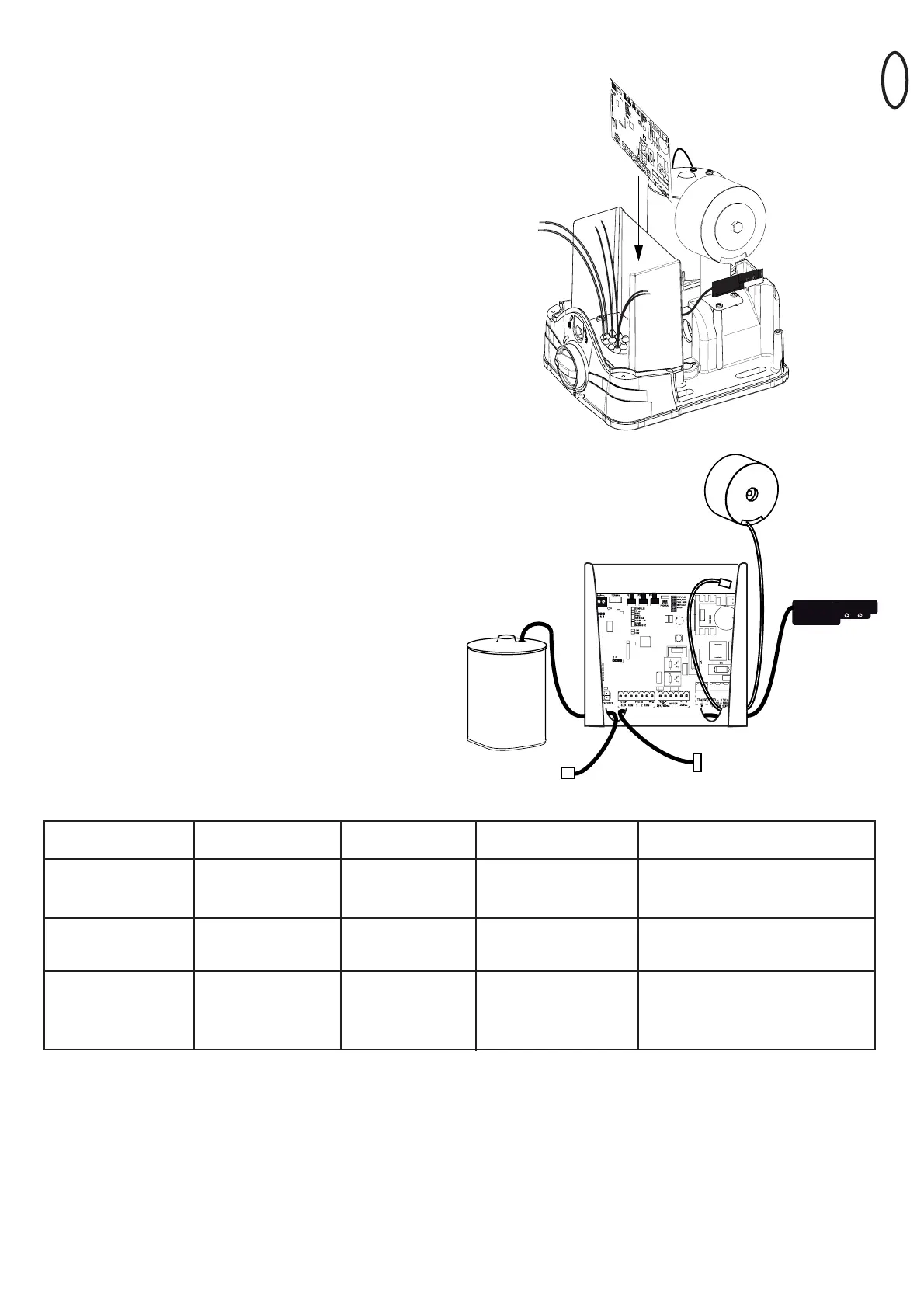

na dnie skrzynki układu sterowniczego. Układ sterowniczy należy
zamontować tak, jak to pokazano na rycinie, używając listew
zaciskowych.
Z zasady należy unikać:
- Wspólnego układania przewodów 230 V i niskiego napięcia.
Zgodnie z przepisami dotyczącymi instalacji elektrycznych jest to
niedozwolone.
- Nieułożenia przewodów do zapory świetlnej, przełączników i lampy
migowej razem z przewodem silnikowym.
- Nie układać przewodów telekomunikacyjnych lub przewodów do
oświetlenia ogrodowego wspólnie z przewodem silnikowym.
- Okablowanie z użyciem sztywnych przewodów miedzianych jest
szczególnie trudne w przypadku dużych przekrojów tych przewo-
dów. Należy stosować przewody elastyczne.
- Należy stosować przewody nadające się do układania na zewnątrz
i w ziemi lub odpowiednich rur do przewodów lub zapytać
elektryka.
Listwy zaciskowe:
Bloki zaciskowe na obudowie układu sterowniczego można zdjąć, aby
w sposób wygodny dokonać okablowania i nasunąć je z powrotem
dopiero podczas montażu układu sterowniczego. Nawet jeżeli któraś z
listew zaciskowych nie jest używana, należy ją nasunąć.
Okablowanie odbywa się zgodnie ze schematem połączeń.
Wtyczka (przy silniku):
Wtyczkę tą należy połączyć z układem sterowniczym. Przewody
wtyczek nie są poprowadzone od dołu, lecz od tylnej ściany układu
sterowniczego.
1. Zasilanie transformatora 230 V „TRANSF IN”
i “INPUT 24 VAC”
2. Wyłącznik końcowy „LIMIT SWITCH”
3. Wtyczka silnikowa "RPM/ENCODER"
Przewody biegnące do silnika:
Podłączanie poprzez odpowiedni blok zaciskowy zgodnie ze
schematem połączeń.
Radio:
Nadajnik radiowy dostarczany jest w postaci niewielkiego modułu
radiowego, oddzielonego od układu sterowniczego głównego, i w razie
potrzeby można go podłączyć zgodnie ze schematem połączeń.
Fabrycznie zamontowana jest zawsze krótka antena kablowa.
Rozmiary kabli:
patrz tabela
Wskazówka:
Bloki zaciskowe sterowania są przeznaczone dla maksymalnego przekroju poprzecznego kabla 1,5mm˛ elastycznie.
1
2
3
Połączeń patrz
na stronie 3!
Zewnętrzna antena
(usunąć oryginalną
antenę ze sterownika)
Przełącznik, lampa
migowa itd.
Zapora świetlna
Przewód przyłączeniowy
Odległość
0 m - 6 m
Kabel koncentryczny
50 or 75 Ohm
2x 0,5 mm²
2x 0,5 mm²
3x 0,75 mm²
Odległość
6 m - 10 m
Kabel koncentryczny
50 or 75 Ohm
2x 0,5 mm²
2x 0,5 mm²
3x 0,75 mm²
Odległość
10 m - 12 m
Kabel koncentryczny
50 or 75 Ohm
2x 0,75 mm²
2x 0,75 mm²
3x 1,5 mm²
Odległość
12 m – xx
Kabel koncentryczny
50 or 75 Ohm
(max. 25 m)
Min. 2x 0,75 mm²
Max. 30 m
Min. 2x 0,75 mm²
Max. 20 m
3x 1,5 mm²
