fr-9

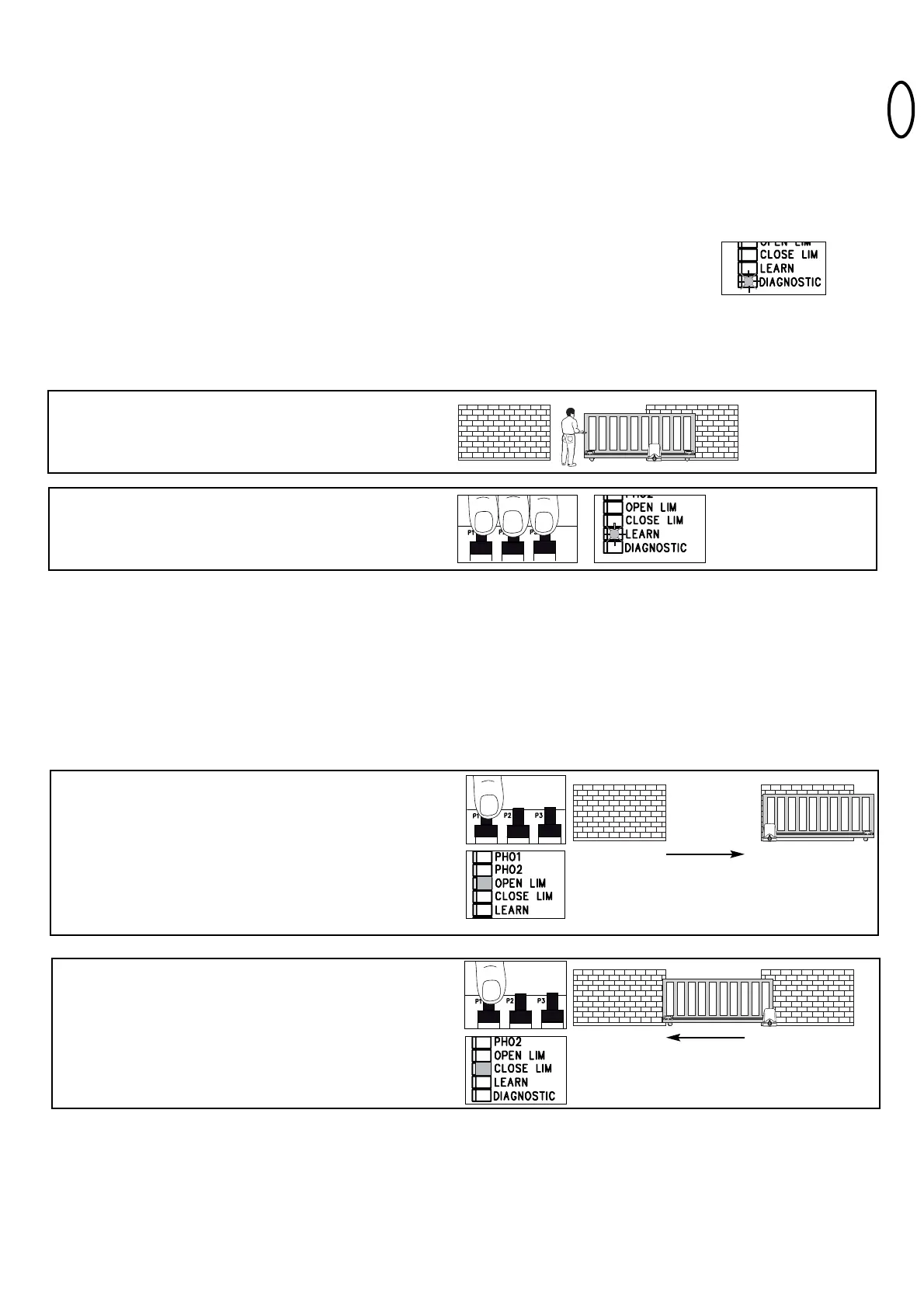

PARAMETRAGES DE BASE :
1. Amenez le portail à la main sur une position entre les deux fins
de courses OUVERT – FERME et verrouiller l’entraînement.
2. Appuyez simultanément sur les boutons P1, P2 et P3 pendant
env. 2-3 secondes.
La DEL « LEARN » commence à clignoter.
3. Observez ensuite le portail. Au moyen de la touche P1, le
portail peut être déplacé dans les deux sens. Appuyez
plusieurs fois sur la touche P1 pour comprendre la fonction de
la touche (respectivement 1-2 secondes). Si aucune touche
n’est actionnée pendant env. 15 secondes, la commande
recommute vers le mode normal. Répétez la 1ère étape de
cette section.
4. Ouvrir le portail entièrement au moyen de la touche P1.
Maintenez la touche P1 appuyée jusqu’à ce que la commande
désactive automatiquement PORTAIL OUVERT au niveau du
contacteur de fin de course. (Ne pas lâcher auparavant.)
Contrôle : La DEL « OPEN LIM » (jaune) = le contacteur de fin
de course Portail OUVERT doit être allumé et le portail
ouvert, comme vous l’avez souhaité. Dans le cas contraire,
modifiez la position du contacteur de fin de course avant de
procéder à d'autres réglages.
5. Fermer le portail au moyen de la touche P1 jusqu’à ce qu’elle
désactive Portail FERME au niveau du contacteur de fin de
course. (Ne pas lâcher auparavant.)
Contrôle : La DEL « CLOSE LIM » (jaune) = le contacteur de
fin de course Portail FERME doit être allumé et le portail
ouvert.
Les paramétrages de base sont alors terminés.
2.
2.
2.
PREMIERE MISE EN SERVICE / PARAMETRAGES DE BASE
Exécutez la liste ci-dessous exactement point par point. En cas de doute, reprenez depuis le début. Prenez le temps nécessaire pour ces
paramétrages.
1. Tous les éléments nécessaires au fonctionnement sont-ils raccordés ? Moteur, photcellules, baguette de contact de sécurité, interrupteur d’arrêt.
2. Le contacteur de fin de course est-il monté sur la crémaillère ?
3. Réglage des straps de la commande => tous les straps sont retirés. (procéder le cas échéant ultérieurement aux réglages de précision).
4. Assurez-vous que personne ne se tienne ou ne puisse se tenir à proximité du portail.
Remarque:
lors de la premiere mise en service de la platine( aucun reglage de base a été effectué)la led Diagnostic indiquera
le statut des photocellules et selon la configuration choisie, la led clignotera 4x ou 7x. Cet affichage est normal et
peut être ignoré jusqu'à la fin du réglage de base.( voir aussi page 12 "indicateur de la led diagnostic")
Raccordez à présent la commande au secteur.
