hu-3

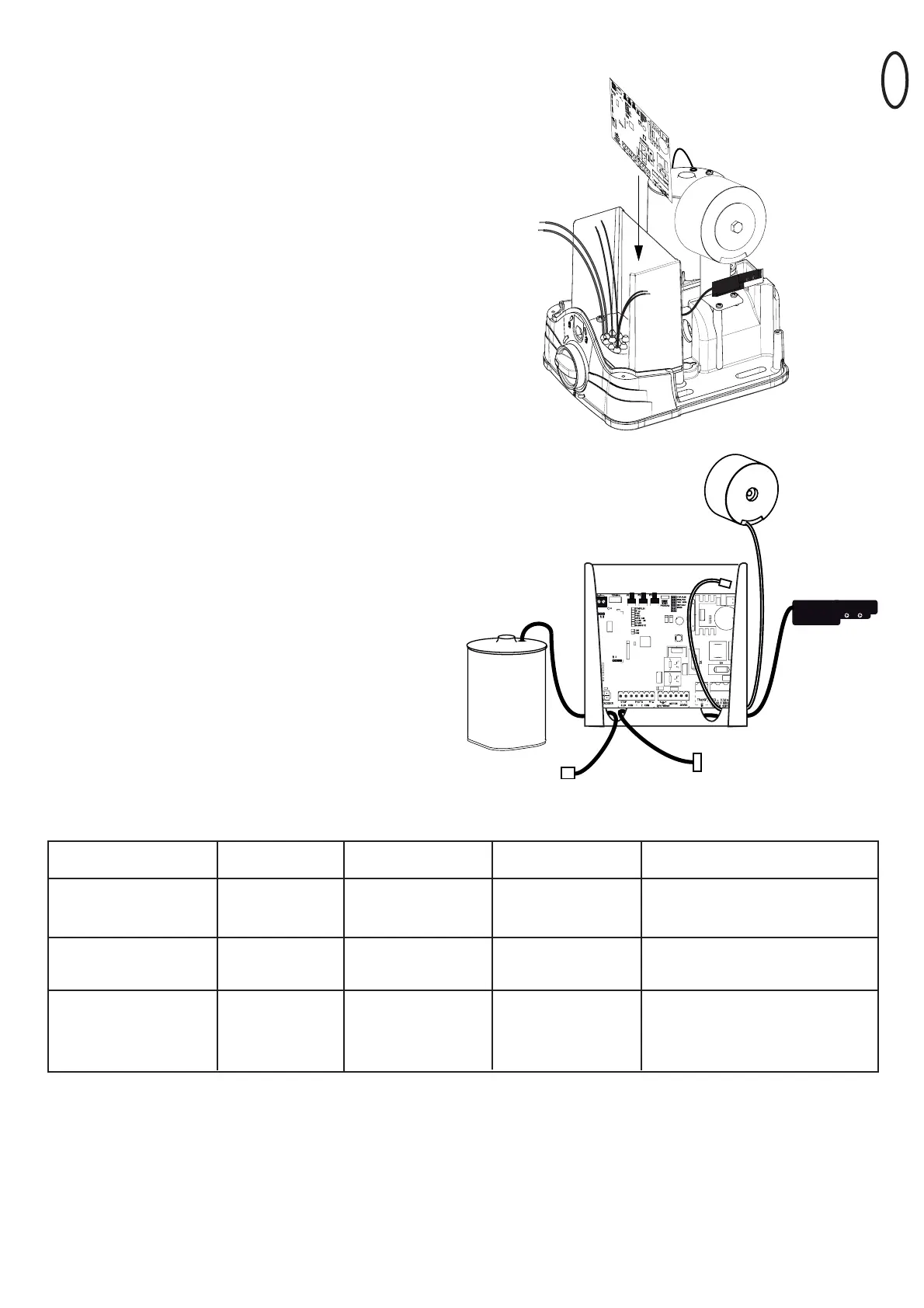

KÁBELEK ÉS VEZETÉKEK BEKÖTÉSE
A tápáram bevezetéséhez és a csatlakoztatott tartozékokhoz
szükséges kábeleket alulról kell bevezetni a tolókapu hajtóművébe,
a vezérlő doboz alján levő gumitömítésen keresztül. A vezérlést az
ábrán látható módon, az érintkezősávval lefelé fordítva kell
beszerelni.
Általános elvként kerülendők az alábbiak:
- 230 Volt tápfeszültség és alacsony feszültség azonos nyomvonalon
való vezetése. A villamos szerelési előírások értelmében ez nem
megengedett.
- A fénysorompók, kapcsolók és a villogólámpa kábeleinek a
motorvezetékekkel együtt való vezetése.
- A távközlő kábelek vagy a kerti világítás kábeleinek ugyancsak a
motorvezetékekkel együtt való vezetése.
- A merev rézerű kábelek, különösen nagyobb kábelátmérők esetén,
nehézkesen használhatók. Használjon hajlékony kábeleket.
- Olyan kábeleket használjon, amelyek alkalmasak kültéri és talajban
vagy kábelvédő csőben való vezetésre, vagy kérje villanyszerelő
tanácsát.
Kapocssorok:
A vezérlő egységen elhelyezett kapocsblokkok levehetők
(lehúzhatók), amivel megkönnyíthető a vezetékek bekötése, és a
vezérlő egység beszerelésekor lehet visszahelyezni őket. Ha egy
kapocsblokkot nem használnak, akkor is vissza kell helyezni azt a
vezérlő egységre.
A vezetékek bekötését a csatlakoztatási ábrán látható módon kell
elvégezni.
Csatlakozó dugaszok (a motoron találhatók):
Ezeket a csatlakozókat a vezérlő egységgel kell összekötni
(összedugaszolni). A dugaszos kábeleket nem alulról kell bevezetni,
hanem a vezérlő egység hátoldalán kell elvezetni.
1. Transzformátor tápvezeték 230 Volt „TRANSF IN“
a “INPUT 24 VAC”
2. Végálláskapcsoló „Limit Switch“
3. Motor dugasz „RPM/Encoder“
Motorvezetékek:
A megfelelő sorkapocshoz kell csatlakoztatni, a csatlakozási tervrajz
alapján.
Rádióadó:
A rádióadó egy kis rádiós modul részeként, a fő vezérlő egységtől
külön kerül szállításra és szükség esetén a bekötési ábrán látható
módon kell összedugaszolni. A gyártóműben mindenképpen
beszerelnek egy rövid kábeles antennát.
Kábelméretek:
lásd a táblázatban
Megjegyzés:
A vezérlés sorkapcsai maximum 1,5mm˛ rugalmas kábelkeresztmetszethez vannak kialakítva.
1
2
3
Csatlakozások
lásd a oldal 5!
Külső antenna (távolítsa el
a vezérlésről az eredeti
antennát)
Kapcsoló, villogólámpa,
stb.
Fénysorompó, Kontaktussor
Hálózati csatlakozás
Távolság
0 m - 6 m
Koaxiális kábel
50 or 75 Ohm
2x 0,5 mm˛
2x 0,5 mm˛
3x 0,75 mm˛
Távolság
6 m - 10 m
Koaxiális kábel
50 or 75 Ohm
2x 0,5 mm˛
2x 0,5 mm˛
3x 0,75 mm˛
Távolság
10 m - 12 m
Koaxiális kábel
50 or 75 Ohm
2x 0,75 mm˛
2x 0,75 mm˛
3x 1,5 mm˛
Távolság
12 m – xx
Koaxiális kábel
50 or 75 Ohm
(max. 25 m)
Min. 2x 0,75 mm˛
Max. 30 m
Min. 2x 0,75 mm˛
Max. 20m
3x 1,5 mm˛
