de-2
1
2
3
4
5
2
3

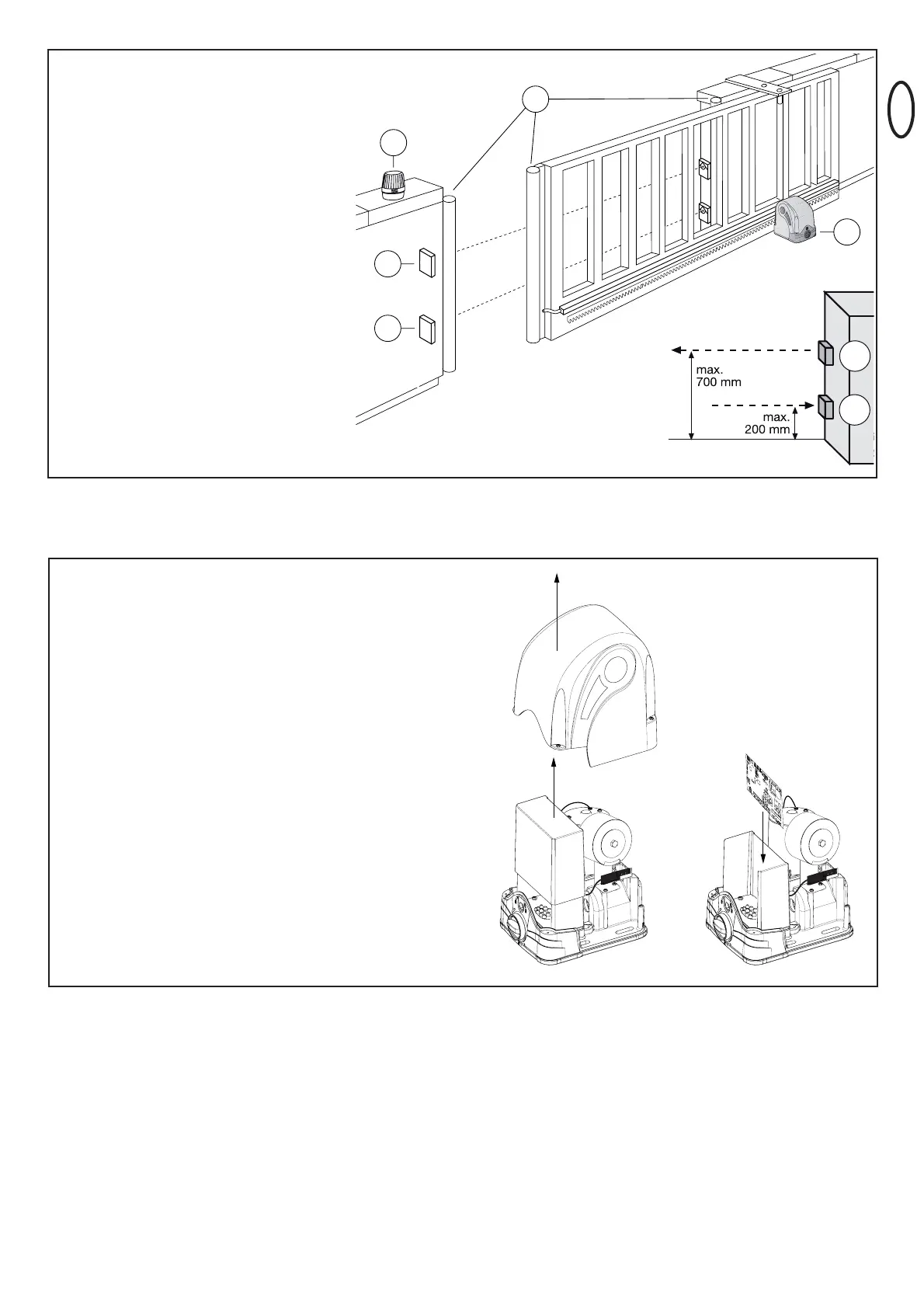

TYPISCHER AUFBAU EINER ANLAGE:
1. Antrieb mit Steuerung
Der Antrieb sitzt auf der höhenverstellbaren
Montageplatte.
2. Lichtschranke min.150- max.200mm
(Option) Erste Lichtschranke.
Erkennt niedrige Objekte.
3. Lichtschranke max. 700mm (Option)
Zweite Lichtschranke.
Erkennt Fahrzeuge und höhere Objekte.
4. Blinkleuchte (Option)
Wichtiges optisches Signal für die
Torbewegung.
5. Kontaktleiste (Option)
Dient der Hinderniserkennung und der
Vermeidung von Gefahren durch die
Torbewegung.
Kontaktleisten können am Tor angebracht
werden oder an den Pfeilern. Sind im Tor
Öffnungen,die größer als 45mm sind, ist
eine Kontaktleiste am Pfeiler erforderlich
(Zubehör). Kontaktleisten müssen, wenn
erforderlich, bis 2,5m Höhe angebracht
werden.
INSTALLATION DER STEUERUNG
Die Steuerung CB202 ist für den Einbau in einer speziellen
Abdeckung unter der Haube des Schiebetorantriebs konzipiert.
Die Installation der elektrischen Steuerung darf erst nach Abschluß der
mechanischen Installation erfolgen. Alle Arbeiten an der Steuerung,
müssen stromlos erfolgen. Schalten Sie den Strom erst ein wenn Sie
im Abschnitt ERSTE INBETRIEBNAHME / GRUNDEINSTELLUNG
dazu aufgefordert werden.
Für den Betrieb sind mindestens folgende Anschlüsse herzustellen:
- Stromzuleitung „POWER SUPPLY“
- Transformator „INPUT“& TRANSF”
- Motor „MOTOR“
- Stecker Endschalter „LIMIT SWITCH“,
- Stecker Motorkabel „RPM/ENCODER“
Optional sind ggf. noch folgende Leitungen / Anschlüsse herzustellen:
- Lichtschranken
- Kontaktleiste
- Blinklampe
- Externe Antenne
- Schlüsselschalter oder andere externe Befehlsgeber
