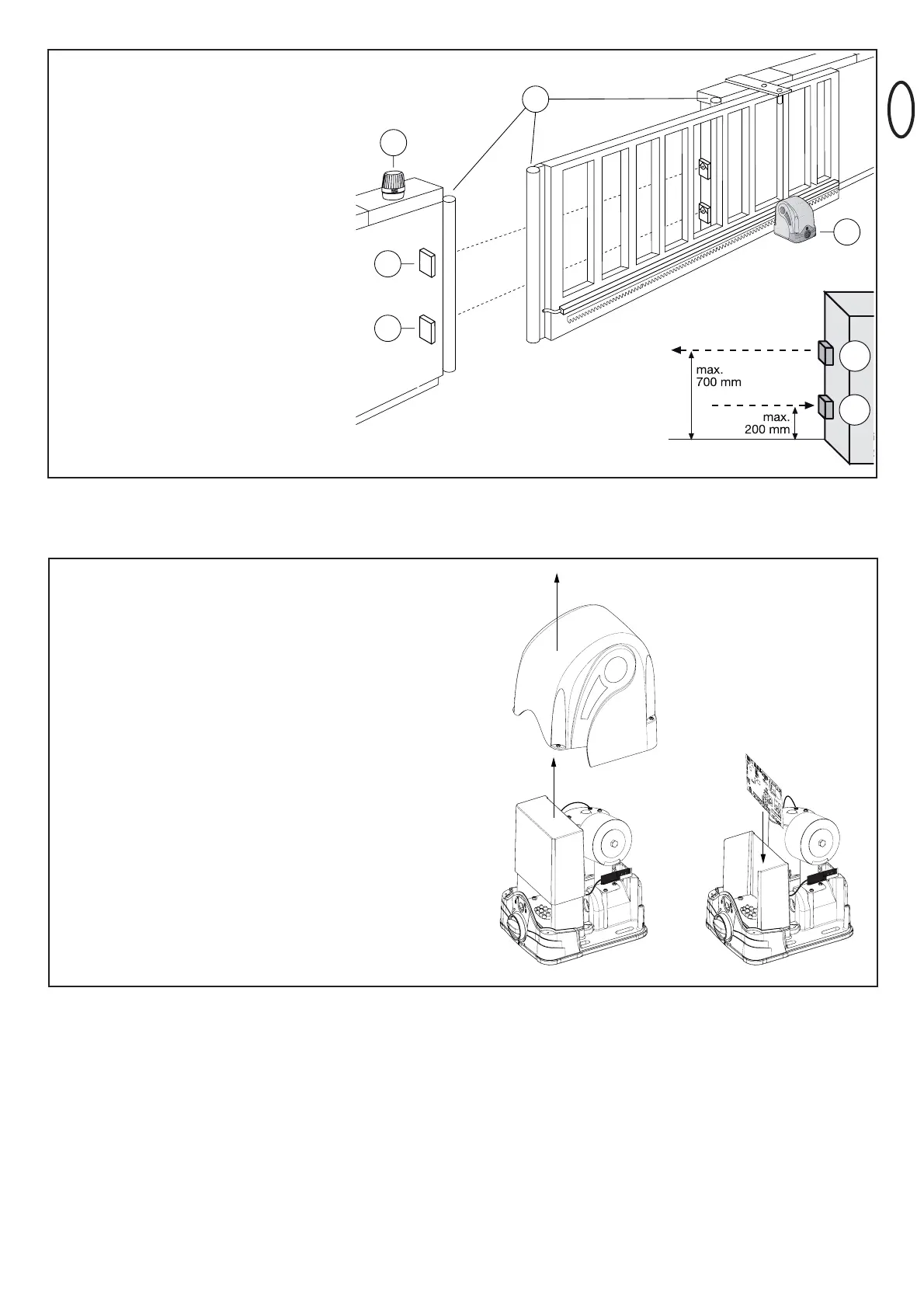

TYPICKÁ STRUKTURA ZAŘÍZENÍ:
1. Pohon s řídicí jednotkou
Pohon sedí na výškově nastavitelné
montážní desce
2. Světelná závora 150–200 mm (volitelné
vybavení) První světelná závora.
Bezpečnost osob
3. Světelná závora 700 mm (volitelné
vybavení) Druhá světelná závora.
Bezpečnost vozidel a vyšší objekty
4. Signální světlo
Důležité optické upozornění na pohyb vrat
5. Kontaktní lišta (volitelná)
Zajišťuje vrata při dotyku.
Kontaktní lišty mohou být namontovány na
vratech nebo na sloupcích. Pokud jsou v
bráně otvory, které jsou větší než 45 mm, je
nutná kontaktní lišta na sloupku
(příslušenství). Kontaktní lišty musí být,
pokud jsou nutné, namontovány ve výšce
až 2,5 m.
INSTALACE ŘÍDICÍ JEDNOTKY
Řídicí jednotka CB202 je koncipována pro vestavbu do speciálního
boxu pod krytem pohonu posuvných vrat.
Instalace elektrické řídicí jednotky smí být provedena až po ukončení
mechanické instalace. Veškeré práce na řídicí jednotce musejí být
prováděny bez proudu. Proud zapněte až poté, co k tomu budete
vyzváni v kapitole PRVNÍ UVEDENÍ DO PROVOZU / ZÁKLADNÍ
NASTAVENÍ.
Pro provoz je nutno provést minimálně následující přípojky:
- Elektrický přívod „POWER SUPPLY"
- Transformátor „INPUT“& TRANSF”
- Motor „MOTOR“
- Konektor koncového spínače „LIMIT SWITCH“,
- Konektor kabelu motoru „RPM/ENCODER“
Volitelně lze příp. vytvořit ještě následující vedení / přípojky:
- Světelná závora
- Kontaktní lišta
- Signální světlo
- Externí anténa
- Klíčový spínač nebo další externí povelová čidla
