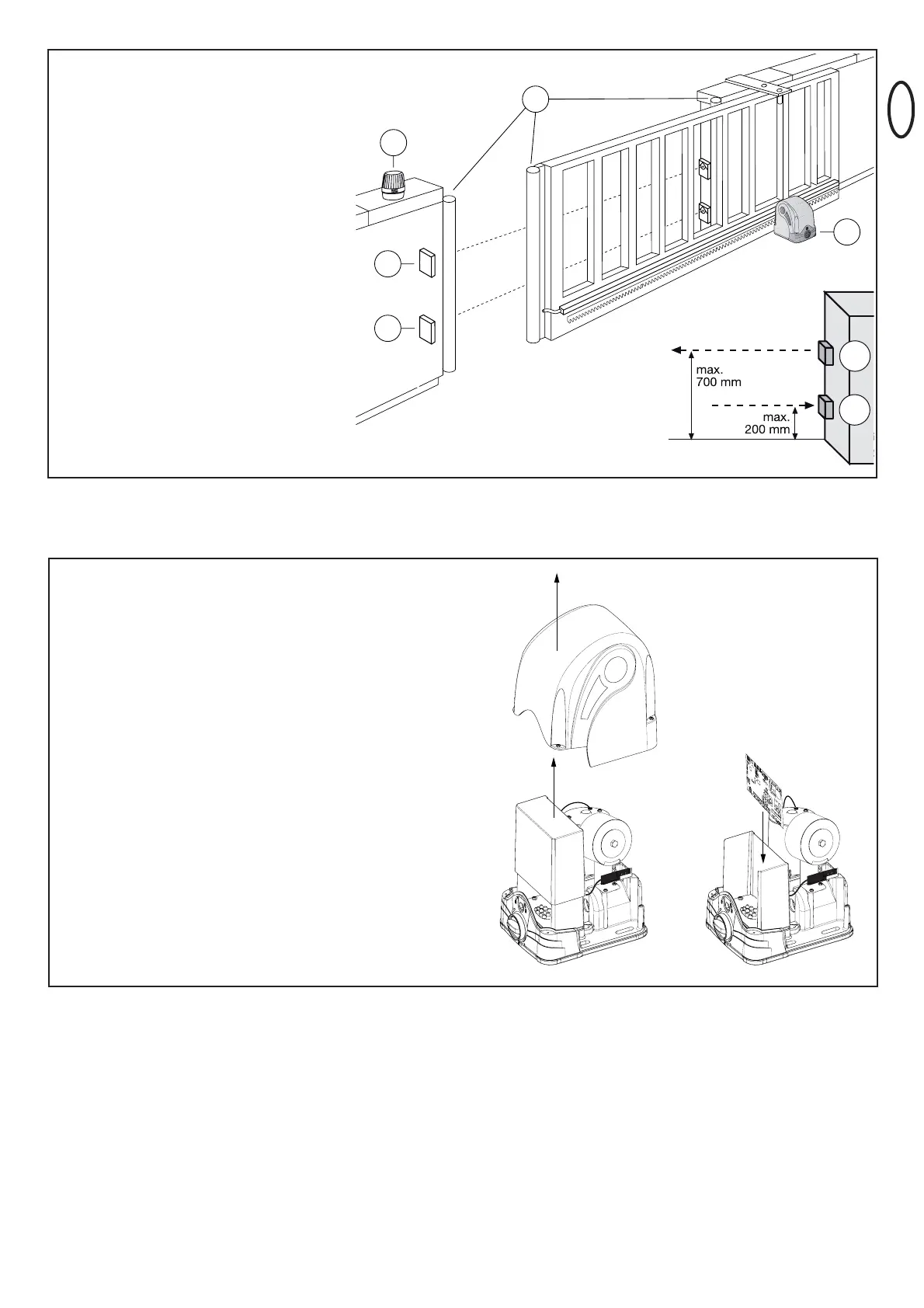

TYPISK UPPBYGGNAD AV EN ANLÄGGNING
1. Drivning med styrning
Drivningen sitter på en höjdinställningsbar
monteringsplatta
2. Ljusridå 150-200mm (Extra) Första ljusridån.
Säkrar personer
3. Ljusridå 700mm (Extra) Andra ljusridån.
Säkrar fordon och högre föremål
4. Blinkljus
Viktig optisk information om dörrens rörelse
5. Kontaktlist (Extra)
Säkrar dörren vid beröring.
Kontaktlister kan appliceras på dörren eller
vid pilen. Finns det i dörren, öppningar som
är större än 45mm, krävs en kontaktlist vid
pilen (tillbehör).
Kontaktlister måste, när det är erforderligt,
måste placeras upp till 2,5m höjd.
INSTALLATION AV STYRNINGEN
Styrningen CB202 är konstruerad för inmontering i en särskild låda
under skjutdörrsdrivningens kåpa..
Installation av den elektriska styrningen får endast ske efter det att den
mekaniska installationen är avslutad. Arbete på styrningen får bara
utföras när den är strömlös. Koppla in strömmen först när du
uppmanas till det i avsnittet FÖRSTA START / GRUNDINSTÄLLNING.
För drift skall minst följande anslutningar göras:
- Ingående strömledning "POWER SUPPLY“
- Transformator "INPUT“& TRANSF”
- Motor "MOTOR“
- Stickkontakt "LIMIT SWITCH“,
- Stickkontakt motorkabel "RPM/ENCODER“
Alternativt kan även följande kablar/anslutningar erhållas:
- Ljusridå
- Kontaktlist
- Blinkljus
- extern antenn
- Nyckelbrytare eller andra externa manöverdon.
