it-8
RADIO
Il ponticello "RADIO" è necessario per la programmazione del
trasmettitore. Per la procedura d'installazione vedere la relativa sezione
di questa guida.
LIBERO: programmazione impossibile
INSERITO: programmazione possibile.
IMPORTANTE: disinserire sempre il ponticello "RADIO" quando non
in uso.
STOP/8,2 KOhm
Definire se la connessione STOP/8,2KOhm viene utilizzata come
pulsante d'arresto o costa sensibile. Se è utilizzato come pulsante
d'arresto, se l'interruttore è connesso arresta qualsiasi movimento.
Se è utilizzato come costa sensibile, in caso di contatto inverte il
movimento del portone di circa 20 cm.
LIBERO: impostazione di fabbrica come 8,2KOhm. In tal caso, una
costa sensibile deve essere connessa oppure deve essere
montata una resistenza da 8,2kOhm nel morsetto.
INSERITO: funziona come pulsante d'arresto. In questo caso la
resistenza da 8,2KOhm premontata in fabbrica deve essere
rimossa e sostituita con idoneo interruttore (accessorio) o
cavo ponticello.
OPEN/PED
Definisce se un interruttore a chiave collegato apre il portone
completamente o solo parzialmente. Nota: se il ponticello OPEN/PED è
inserito e contemporaneamente è attiva la chiusura automatica, la
modalità di funzionamento delle connessioni "Simbolo chiave e COM" si
modifica. Vedere alla sezione "Rilevatori di doppini".
LIBERO: apertura parziale (ca. 100 – 150 cm)
INSERITO: apertura completa
PHO 2 MODE
Definisce se la seconda fotocellula è attiva in modalità chiusura o
chiusura & apertura.
LIBERO: attiva in modalità chiusura
INSERITO: attiva in modalità chiusura e apertura
PONTICELLI FISSI:
OBSTACLE
Dotato di ponticello fisso di fabbrica. Per aumentare la potenza sul
comando sezionare il ponticello.
ATTENZIONE: se il ponticello viene sezionato, l'impianto deve essere
messo in sicurezza con dei dispositivi aggiuntivi (coste sensibili, ecc.).
SPEED
Dotato di ponticello fisso di fabbrica. Per aumentare la velocità del
portone sezionare il ponticello.
ATTENZIONE: se il ponticello viene sezionato, l'impianto deve essere
messo in sicurezza con dei dispositivi aggiuntivi (coste sensibili, ecc.).

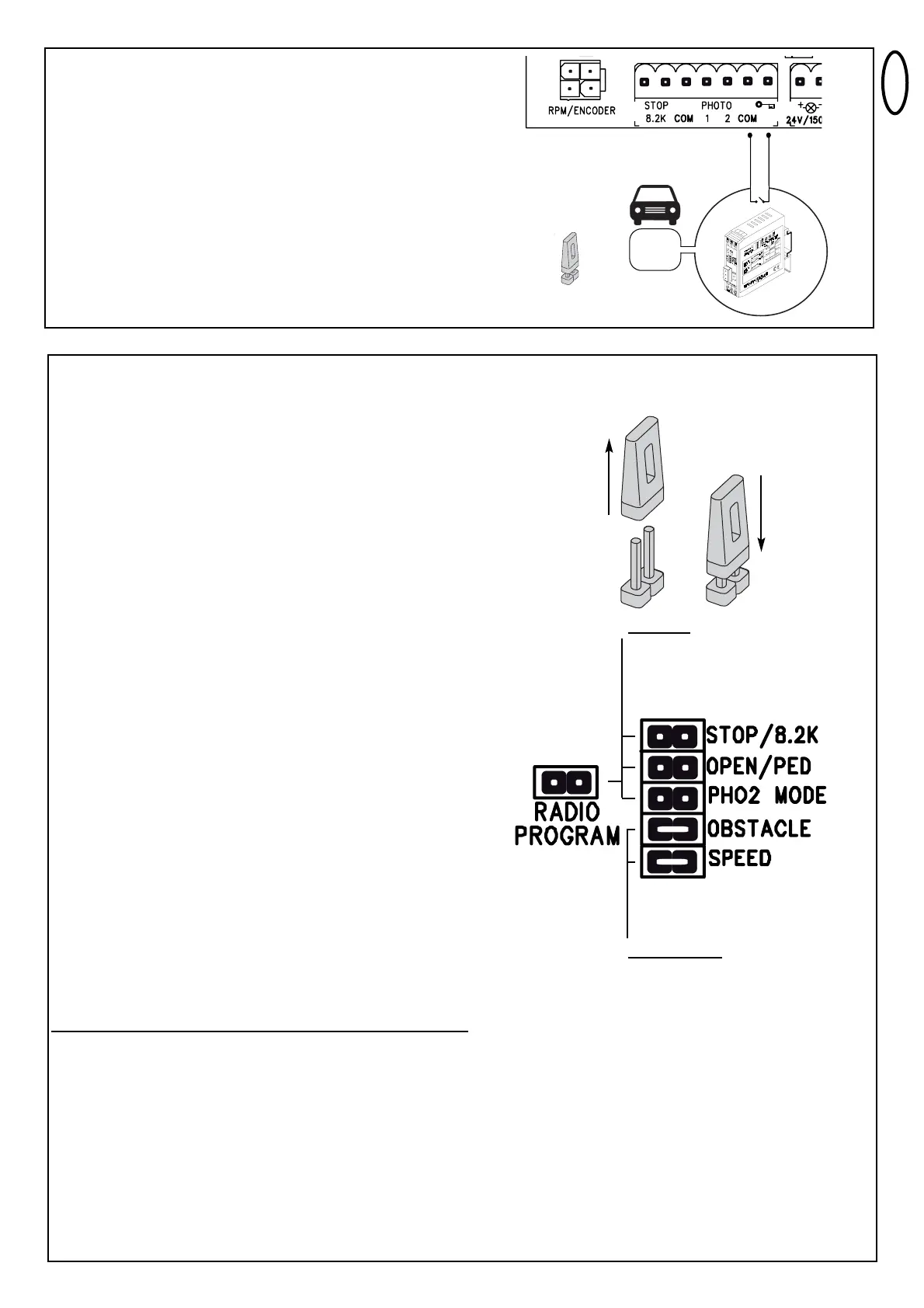

PONTICELLI / JUMPER
RILEVATORE DI DOPPINO (OPTIONAL)
(Il ponticello OPEN/PED deve essere inserito.)
I rilevatori di doppini reagiscono al metallo e vengono per lo più
usati per riconoscere autoveicoli e camion, ma non motociclette e
pedoni.
Doppino di uscita
Il doppino di uscita si trova dietro al portone e lo apre (se è chiuso),
lo tiene aperto o lo riapre.
Il ponticello OPEN/PED deve essere inserito.
Le barriere fotoelettriche devono essere connesse e la funzione
"Chiusura automatica" attiva.
Può inoltre essere attivata la funzione "Chiusura veloce del
portone".
Vedere "Funzioni dei pulsanti P1, P2 & P3"
NO
Model
203292
OPEN/PED
Ponticelli fissi
Ponticelli
libero
inserito
