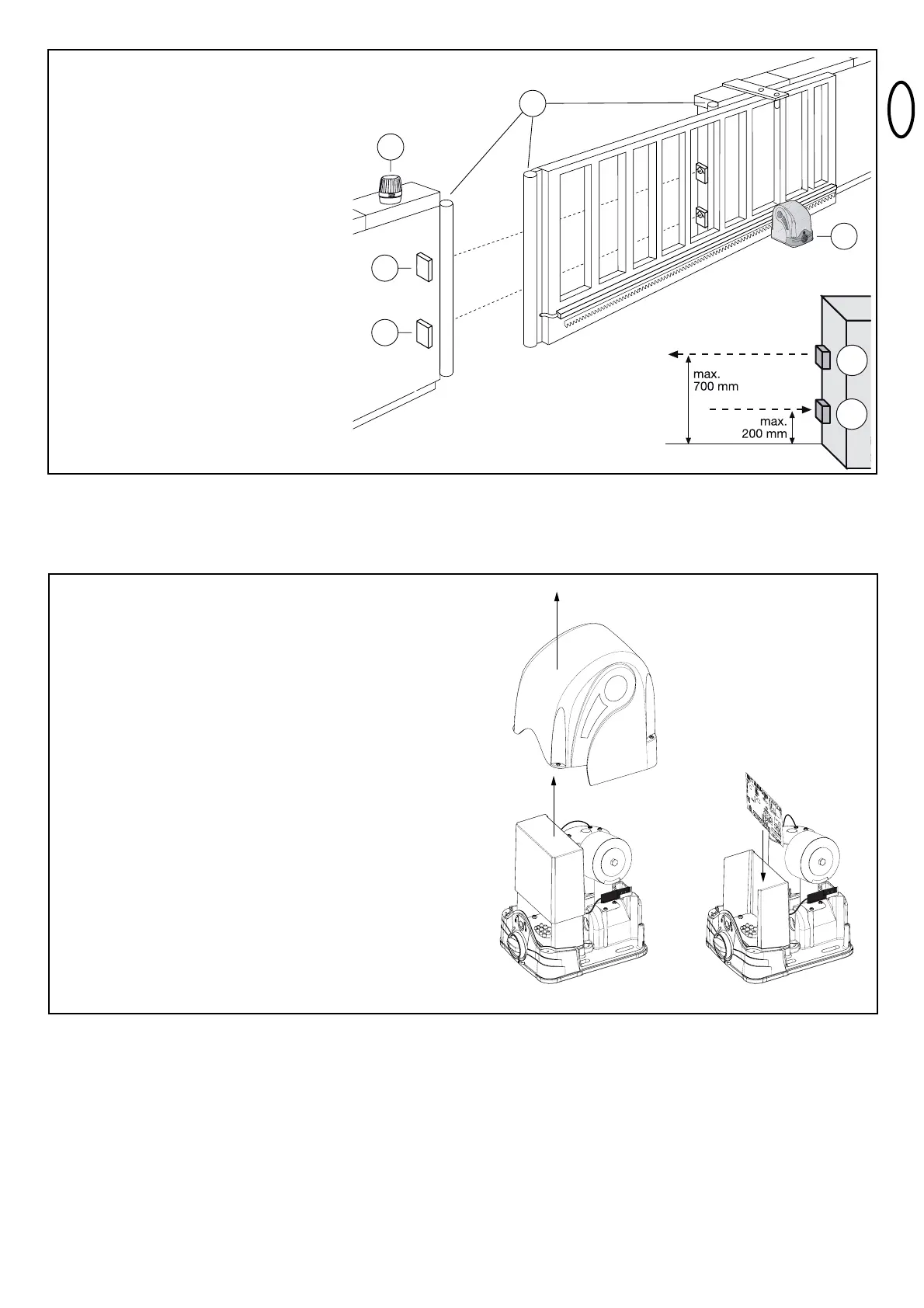

CONSTRUCCIÓN TÍPICA
DE UNA INSTALACIÓN
1. Accionamiento con control
El accionamiento se encuentra sobre una
placa de montaje de altura regulable
2. Fotocelula 150-200 mm (opcional)
Primera fotocelula.
Protege a las personas
3. Fotocelula 700 mm (opcional)
Segunda fotocelula.
Protege vehículos y objectos altos
4. Lu intermitente (opcional)
Importante señal visual que advierte del
movimiento de las puertas.
5. Regleta de contactos (opcional)
Protege la puerta en caso de contacto. Las
regletas de contacto pueden fijarse en la
puerta o en las columnas. Si en la puerta
existen aberturas mayores de 45 mm. será
necesaria una regleta de contactos en la
columna (accesoria). Si es necesario las
regletas de contacto deberán colocarse a
una altura de hasta 2,5 m.
INSTALLACIÓN DEL CONTROL
El control CB202 sólo está concebido para ser montado en
un tipo de caja especial, debajo del capó del mecanismo de
la puerta corredera.
Instalación del control
La instalación del control eléctrico sólo puede realizarse una
vez finalizada la instalación mecánica. Todos los trabajos en
el control deben realizarse sin corriente. Conecte la corriente
sólo cuando se le exija en la sección PRIMERA PUESTA EN
FUNCIONAMIENTO / CONFIGURACIÓN BÁSICA.
Para un funcionamiento deben crearse como mínimo las
siguientes conexiones:
- Línea de alimentación de corriente "POWER SUPPLY"
- Transformador "INPUT“& TRANSF"
- Motor "MOTOR"
- Conector interruptor final "LIMIT SWITCH"
- Conector cable del motor "RPM/ENCODER"
Opcional:
- Fotocelula
- Regleta de contactos
- Luz intermitente
- Antena exterior
- Interruptor de llave o otros interruptores externos
