nl-9

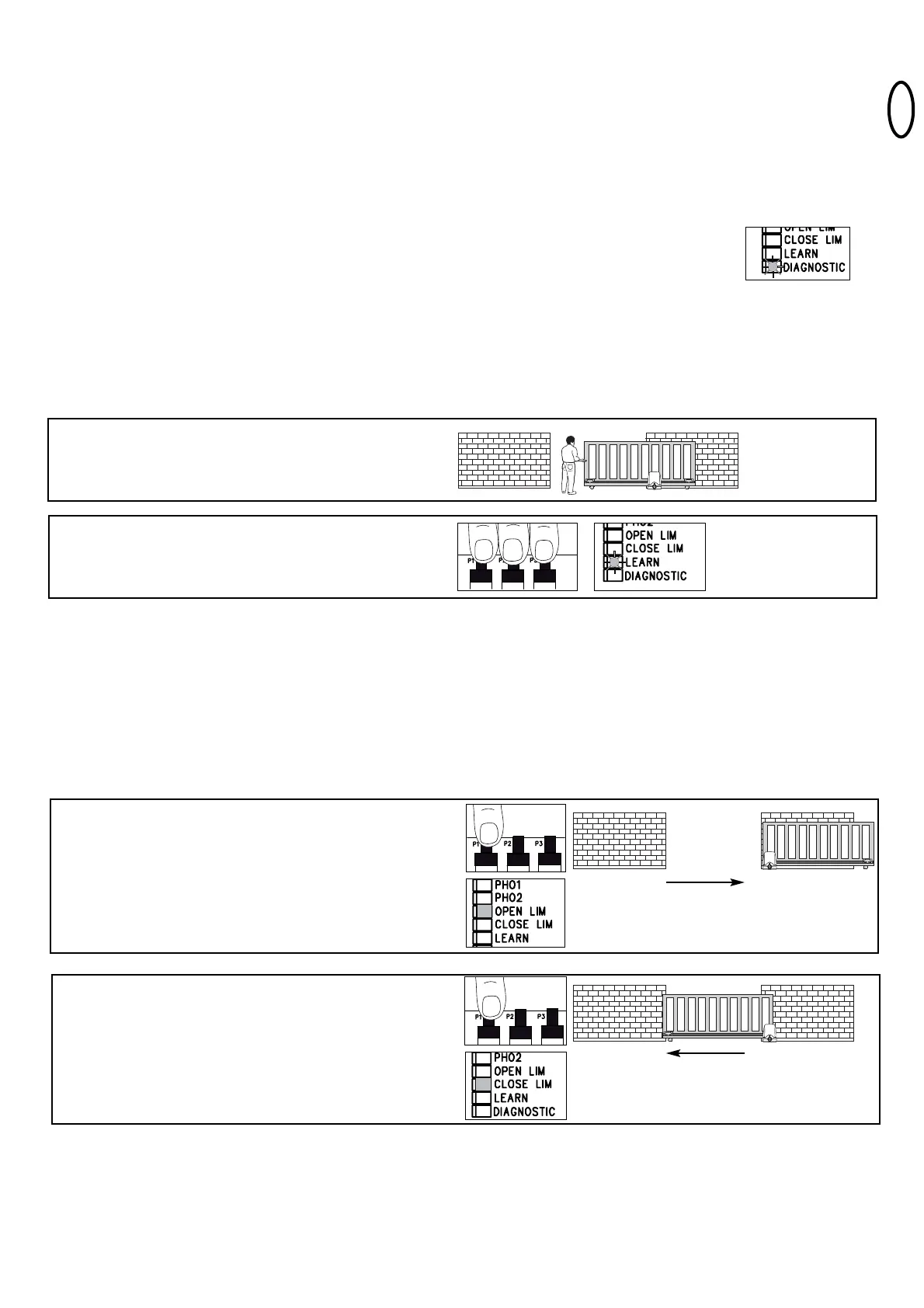

BASISINSTELLING:
1. De poort met de hand in een positie tussen de twee
eindschakelaars OPEN – DICHT brengen en de aandrijving
vergrendelen.
2. Druk de toetsen P1, P2 en p3 gedurende ca. 2-3 seconden
gelijktijdig in.
LED „LEARN“ begint te knipperen.
3. Observeer nu de poort. Met de toets P1 kan de poort in beide
richtingen bewogen worden. Druk meermaals op de toets P1
om de functie van de toets te begrijpen (telkens 1 -2
seconden). Wordt er gedurende ca. 15 seconden geen toets
ingedrukt, dan schakelt de besturing terug over naar normaal
bedrijf. Stap 2 van dit hoofdstuk herhalen.
4. De poort volledig openen met de toets P1.
P1 ingedrukt houden tot de besturing op de eindschakelaar
POORT OPEN zelfstandig uitschakelt.
(Niet eerder loslaten).
Controle: De LED „OPEN LIM” (geel) = eindschakelaar poort
OPEN moet nu branden en de poort moet in de gewenste
positie geopend zijn. Anders de eindschakelaarposities
wijzigen vooraleer verdere instellingen worden aangebracht.
5. De poort met de toets P1 sluiten tot ze aan de eindschakelaar
POORT DICHT uitschakelt. (Niet eerder loslaten).
Controle: De LED „CLOSE LIM” (geel) = eindschakelaar
Poort DICHT moet nu branden en de poort moet gesloten zijn.
Basisinstelling beëindigd.
2.
2.
2.
EERSTE INGEBRUIKNEMING / BASISINSTELLING
Neem stap voor stap door. Begin in geval van twijfel weer opnieuw. Neem voldoende tijd voor deze instellingen.
1. Is al het nodig voor het bedrijf aangesloten? Motor, fotocellen, veiligheidscontactstrip, stopschakelaar.
2. Eindschakelaar op de tandstang gemonteerd?
3. Instelling van de geleiderbruggen op de besturing => allemaal verwijderd. (Later evt. de fijne instellingen uitvoeren).
4. Vergewis u ervan dat er zich niemand in het poortbereik bevindt of kan bevinden.
Let op:
bij eerst aansluiting van de besturing (U heeft nog geen grondinstellingen gedaan) zal de diagnose LED de status van de
fotocellen ingang laten zien en afhankelijk van de gekozen configuratie 4x tot 7x knipperen. deze indicatie is normaal en
kan tot het instellen van de grondinstellingen ignoreerd worden (zie ook Blz. 12 "Indicatie van de diagnose LED).
Sluit nu de besturing op het stroomnet aan.
