7596002CM - Manuale EASYBLUE ITA standard BN-COMENDA ok - 13 -

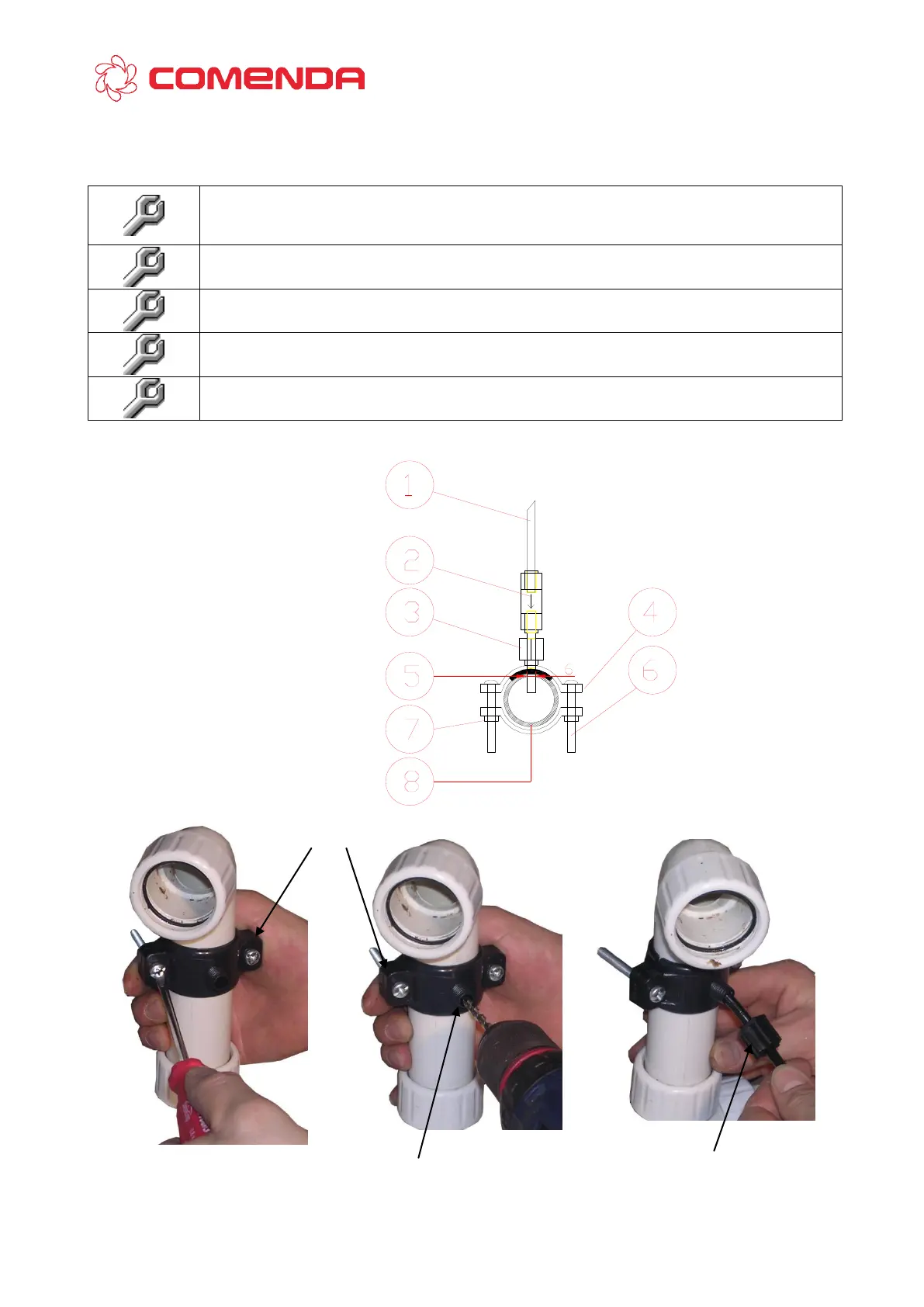

3.2 INSTALLAZIONE TIPICA STAFFA DI SCARICO
Installare la staffa di scarico con filetto ¼” F sul sifone di scarico del lavandino.
Controllare che la guarnizione appoggi correttamente sul tubo e che i bulloni siano
stretti.
Smontare il dado di fissaggio del tubo di scarico.
Con l’utilizzo di un trapano con punta 8mm, praticare un foro sul tubo del sifone di
scarico, in corrispondenza del dado appena smontato.
Inserire il tubo di scarico nel dado per circa 2cm e avvitare il dado di fissaggio sulla
staffa.
Serrare il dado di fissaggio e installare la valvola di non ritorno con la freccia rivolta
verso la staffa, il più vicino possibile allo scarico.
1. Tubo di scarico 8mm
2. Valvola di non ritorno
3. Dado fissaggio tubo di scarico
4. Staffa di scarico
5. Guarnizione
6. Bullone
7. Dado fissaggio bullone
8. Tubo sifone di scarico lavandino
