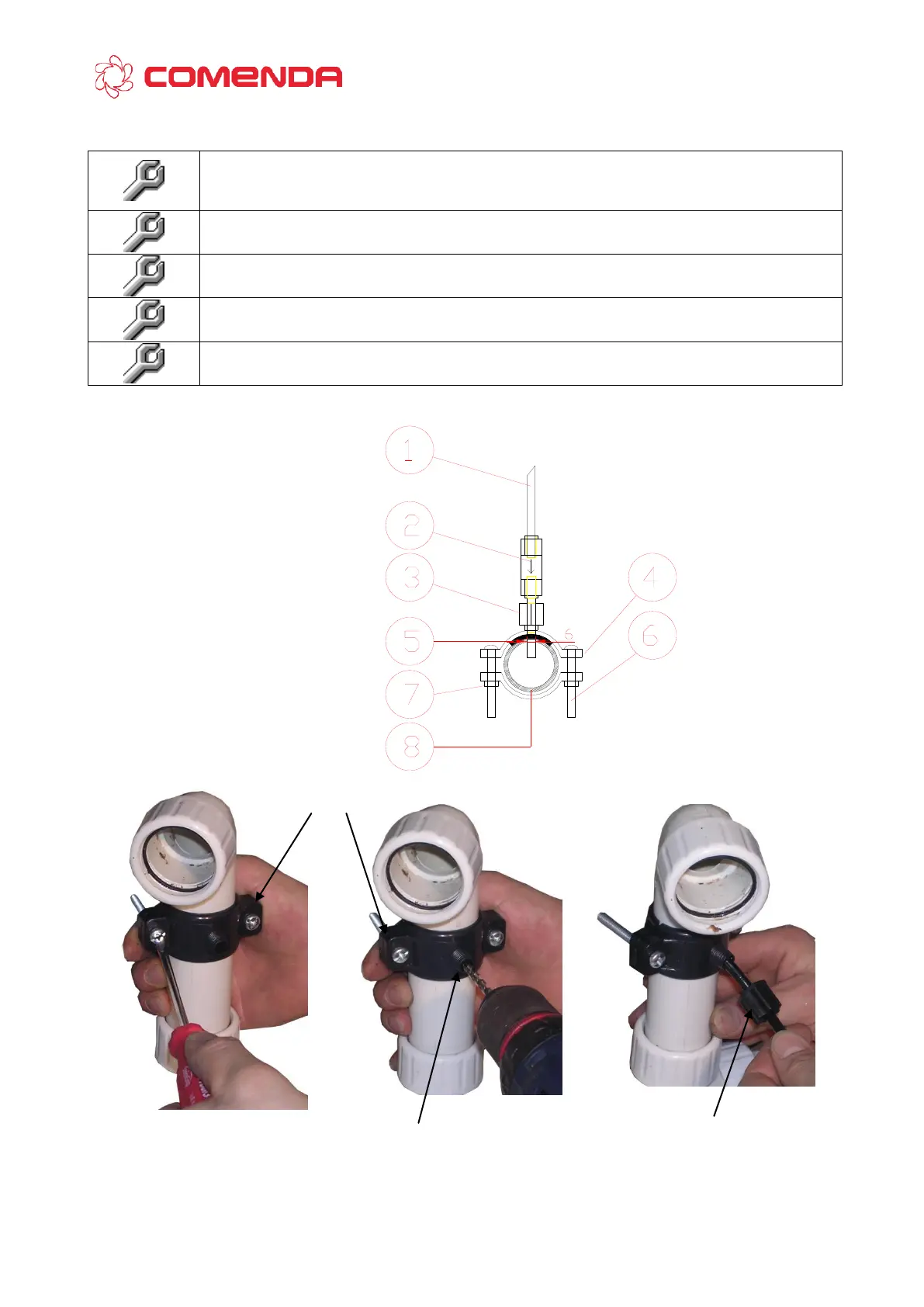

3.2 TYPISCHE INSTALLATION DES ABFLUSSBÜGELS
Installieren Sie den Abflussbügel mit Gewinde ¼” F auf Abflusssiphon des Spülbeckens.
Stellen Sie sicher, dass die Dichtung richtig auf dem Rohr aufsitzt und, dass die
Schrauben richtig festgezogen sind.
Lösen Sie die Befestigungsmutter des Abflussrohrs.
Bohren Sie mit einer Bohrmaschine und einem Bohrer zu 8mm ein Loch in das Rohr des
Abflusssiphons, an der Stelle der entfernten Mutter.
Stecken Sie das Abflussrohr ca. 2 cm in die Befestigungsmutter am Bügel.
Ziehen Sie die Befestigungsmutter fest und installieren Sie das Rückschlagventil mit
dem Pfeil in Richtung des Bügels so nahe wie möglich am Abfluss.
1. Abflussrohr 8 mm
2. Rückschlagventil
3. Befestigungsmutter Abflussrohr
4. Abflussbügel
5. Dichtung
6. Schraube
7. Befestigungsmutter Schraube
8. Siphon Abfluss Spülbecken
