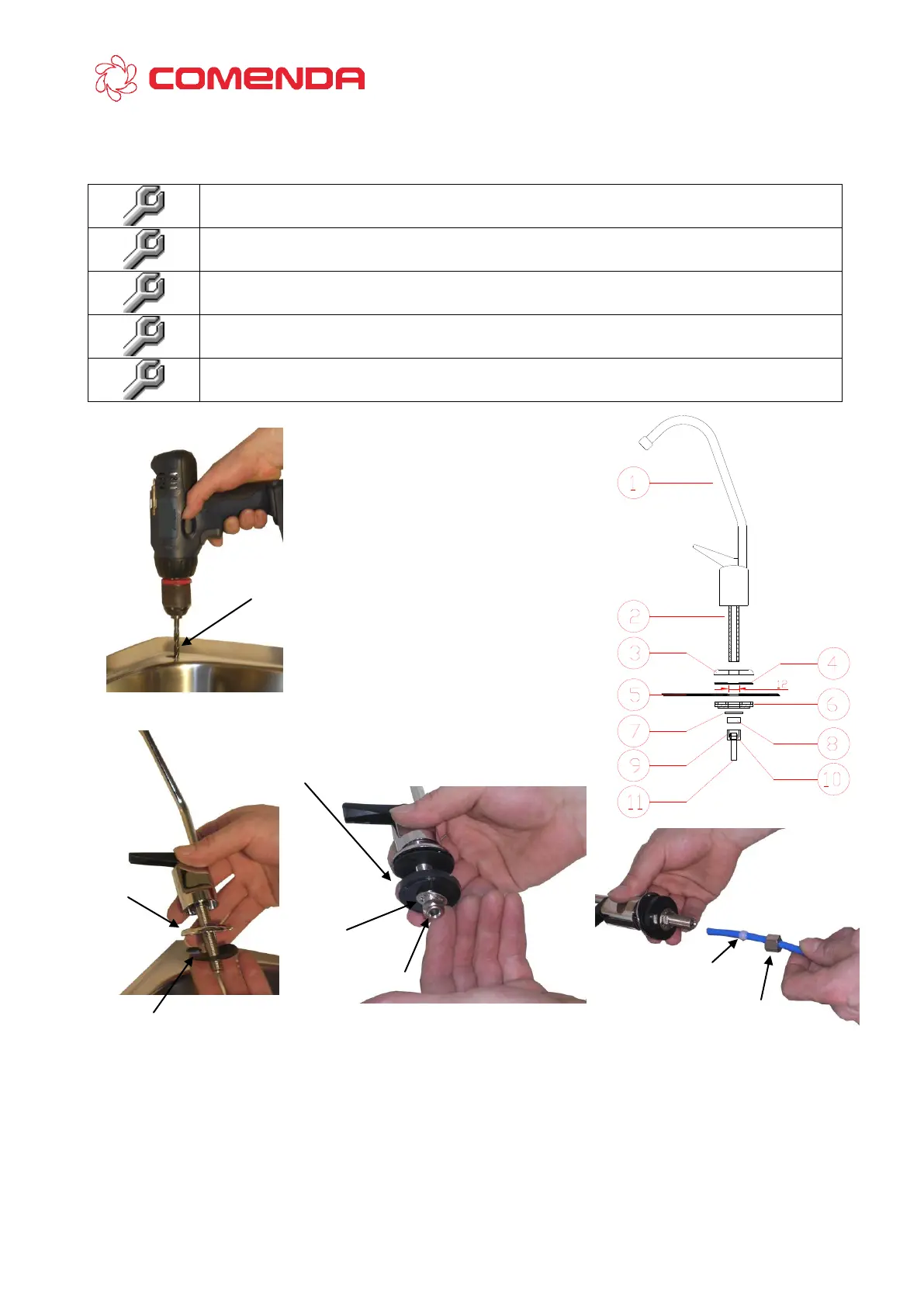

3.3 INSTALLAZIONE TIPICA RUBINETTO SOPRALAVELLO
Con un trapano, praticare un foro diam. 12mm sul lavello, rimuovere eventuali
sbavature con una lima rotonda.
Posizionare la guarnizione e la base cromata sul foro, quindi inserire il corpo del
rubinetto.
Sul lato inferiore, inserire in sequenza la flangia di fissaggio, la rondella elastica e
avvitare il dado di fissaggio.
Inserire il tubo nel dado terminale e nell’ogiva in plastica.
Serrare il dado terminale sul beverino.
1. Rubinetto a leva
2. Albero rubinetto
3. Base cromata
4. Guarnizione piana
5. Lamiera lavello
6. Flangia di fissaggio
7. Rondella elastica
8. Dado di fissagio
9. Dado terminale
10. Ogiva in plastica
11. Tubazione d. 6mm permeato
