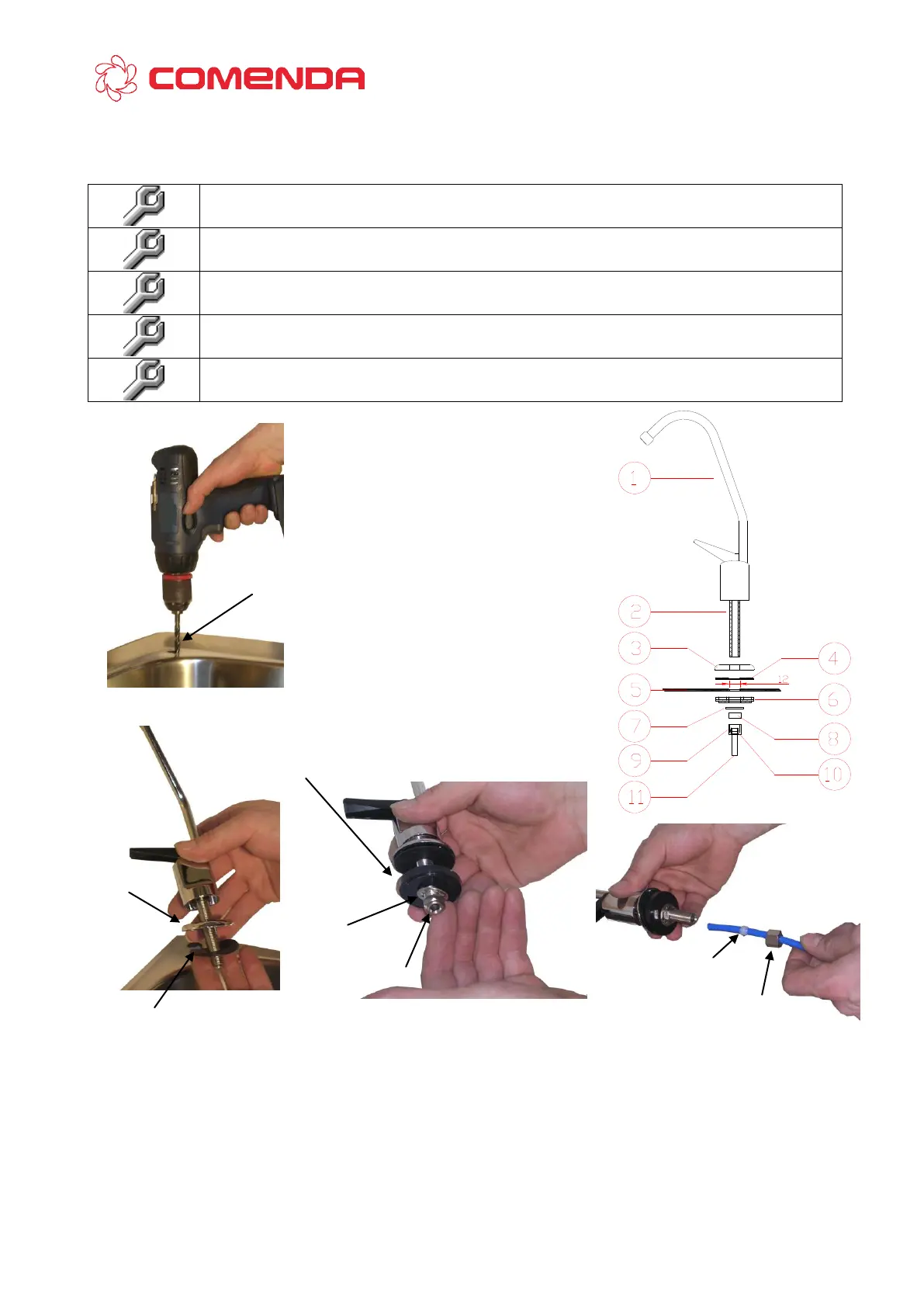

3.3 INSTALLATION TYPIQUE ROBINET SUR EVIER
Avec une perceuse effectuer un trou diam. 12mm sur l’évier, éliminer les bavures
éventuelles avec une lime ronde.
Placer le joint et la base chromée sur le trou, après insérer le corps du robinet.
Sur la partie inférieure, insérer d’abord le support de fixation, après la rondelle
élastique et enfin l’écrou de fixation.
Insérer le tuyau dans l’écrou et dans l’ogive en plastique
Serrer l’écrou sur le robinet.
1. Robinet à levier
2. Arbre du robinet
3. Base chromée
4. Joint
5. Tôle de l’évier
6. Support de fixation
7. Rondelle élastique
8. Ecrou de fixation
9. Ecrou
10. Ogive en plastique
11. Tuyau d. 6mm perméat
Base chromée
Joint
Support de fixation
Rondelle élastique
Ecrou de fixation
Ogive en plastique
Ecrou
Trou diam. 12mm
