6 ENTRETIEN SUPPLEMENTAIRE
6.1 REMPLACEMENT DE LA CARTE ELECTRONIQUE AVEC AFFICHEUR
Démonter la partie frontale de la machine en devissant les quatre vis sur le flanc de la
machine et accéder à la cage de la carte.
Desserrer les vis de fixation du support carte.
Démonter la boîte carte et débrancher le connecteur d’alimentation et le connecteur
afficheur.
Monter la nouvelle carte en suivant la procédure à l’envers.
Rev/Rev
Descrizione Modifiche/Change description
Emissione/Emission Approvato/Approval
-
-
Il presente disegno non può essere utilizzato né riprodotto o reso noto a terzi senza autorizzazione della Think Water
This draw cannot be used nor reproduced or given to third parts without the authorisation from Think Water
Scala/Scale
Tolleraza Generale/
General Tollerance
Denominazione/Product name
Progettista/Designer Verifica/Confirm
Codice prodotto/ Product code
Applicazione/Application
N° disegno/N°drawing
• Esecutivo/
Executive
• Sperimentale/
Experimental
Data/Date
N° tavola/N° table
Materiale/Material
1:2
-
2010
-
media 1 di 1
pavan -
Raggi non quotati/
Rays not quoted
±0.05
da/from
0.5
fino a/to
3
Designazione/ Specification
media
Denominazione/ Name
f fine
m
±0.2
±0.1
±0.1±0.1
±0.05
±0.3 ±0.5
±0.15 ±0.2
±0.8 ±1.2
±0.3 ±0.5
da/from
0.5
fino a /to
3
±0.2
1)
±0.5
±1
1) Per le dimensioni nominali minori di 0.5 [mm], gli scostamenti devono essere indicati vicino alle dimensioni nominali
1) If the nominal dimension is less 0.5 [mm] the limit of tollerance must be written near the nominal dimension
Classe di tolleranza/
Tolerance class
Tab. 1: Scostamenti limite [mm] ammessi per dimensioni lineari,
esclusi smussi e raccordi per eliminazione di spigoli (vedi Tab. 2)/
Limit of tolerance [mm] for linear dimension, without groove and
half-round fillet to erase edge
1)
Tab. 3: Scostamenti limite per dimensioni
angolari in funzione dei campi di lunghezza
[mm] del lato più corto dell'angolo/ Limit of
tolerance for angle, reference to the shorter
side of the angle [mm]
±1° ±0°30' ±0°20' ±0°10' ±0°5'
da/from
3
fino a/to
6
da/from
6
fino a/to
30
da/from
30
fino a/to
120
da/from
120
fino a/to
400
da/from
400
fino a/to
1000
da/from
1000
fino a/to
2000
da/from
3
fino a /to
6
oltre/over
6
Tab. 2: Scostamenti limite [mm] per
smussi e raccordi per eliminazione di
spigoli/ Limit of tolerance [mm] for groove
and half-round fillet to erase edge
da/from
0
fino a /to
10
da/from
10
fino a /to
50
da/from
50
fino a /to
120
da/from
120
fino a /to
400
oltre/over
4000
-
- -
-
-
-
-
-
-
-
-
- -
-
A3
UNI EN ISO 22768
4
2
3
1
5
6
6.2 REMPLACEMENT DU FUSIBLE DE PROTECTION
La machine est équipe de deux fusible, un fusible sur le connecteur électrique postérieur et un fusible sur
la carte électronique.
6.2.1 Remplacement fusible connecteur électrique.
Enlever la cage fusible placée sous l’attaque du câble sur le connecteur électrique de la
machine.
Remplacer le fusible brûlé avec un fusible analogue (Voir annexe V)
Remonter la cage fusible en suivant la procédure à l’envers.

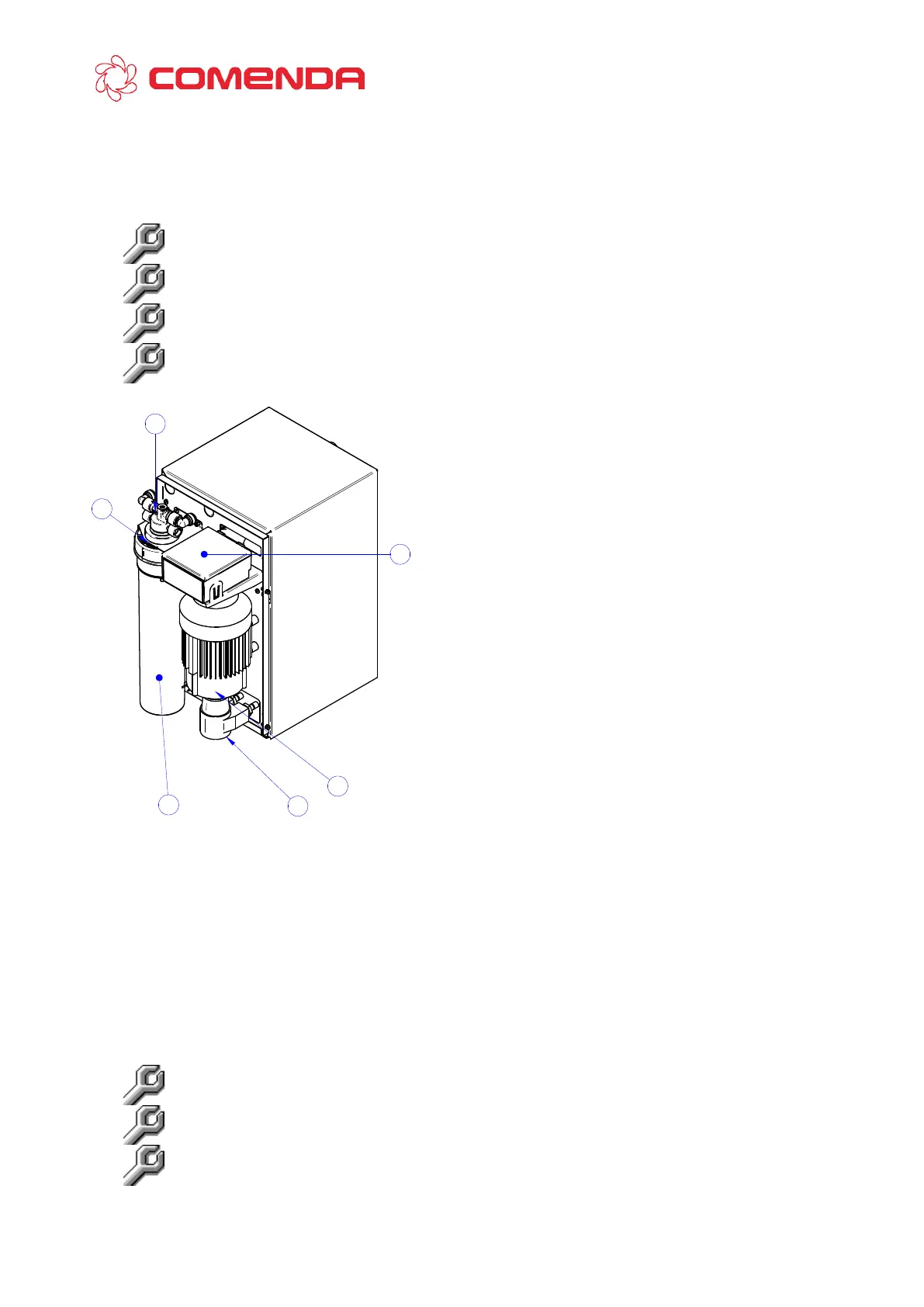

1. CARTOUCHE PROFINE
2. POMPE MOTEUR
3. MOTEUR
4. CARTE DE CONTROLE
5. TETE FILTRE
6. COLLIER FILTRE
