7596003CM - Manuale EASYBLUE TEDESCO_COMENDA OK - 13 -

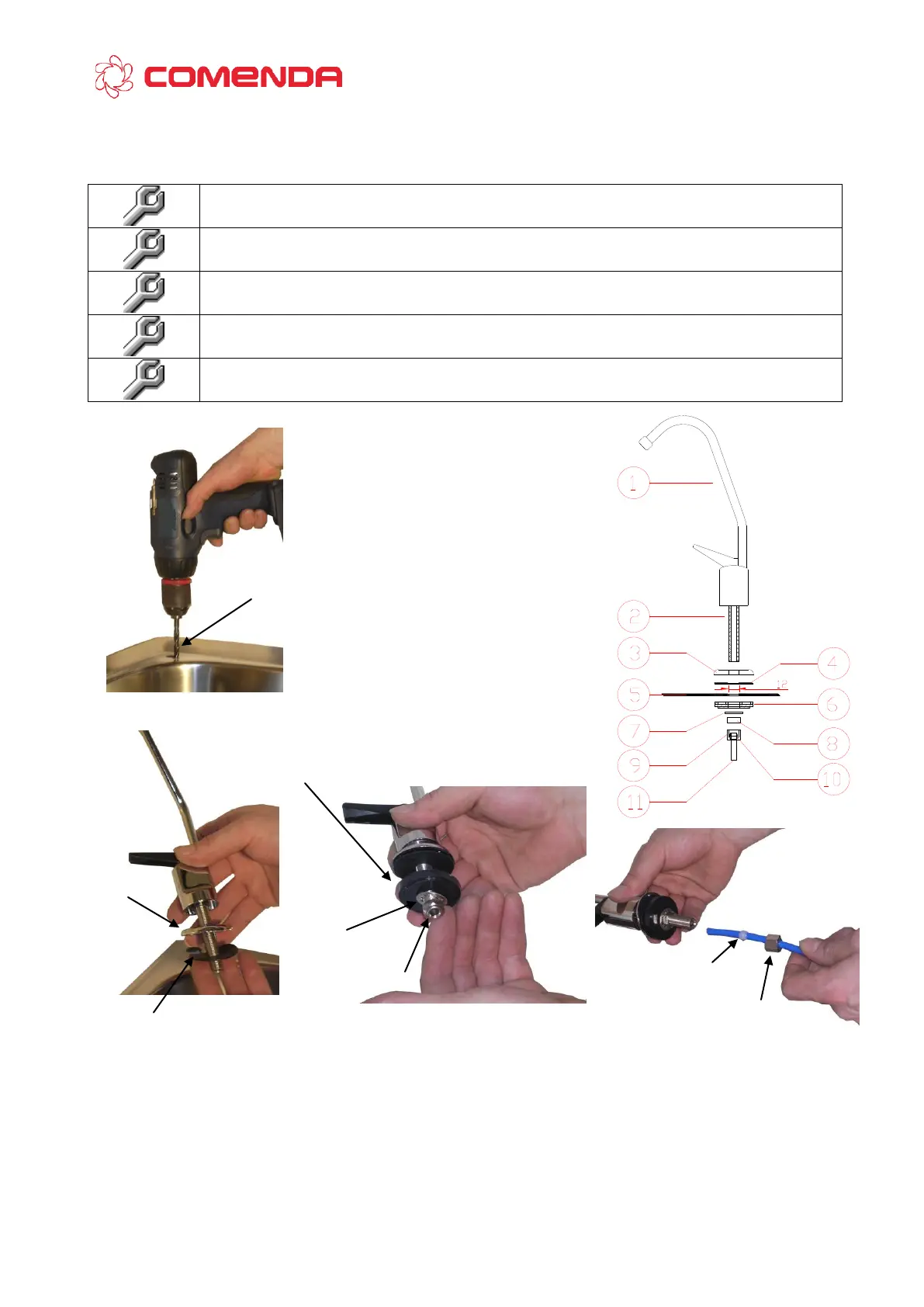

3.3 TYPISCHE INSTALLATION DES HAHNS ÜBER DEM SPÜLBECKEN
Bohren Sie mit einer Bohrmaschine ein Loch mit Durchmesser 12 mm in das Spülbecken
und entfernen Sie eventuelle Grate mit einer runden Feile.
Setzen Sie die Dichtung und die verchromte Basis auf das Loch und setzen Sie dann den
Körper des Hahns ein.
Setzen Sie auf der Unterseite nacheinander den Befestigungsflansch und die
Elastikscheibe ein und schrauben Sie die Befestigungsmutter auf.
Stecken Sie den Schlauch in die Endmutter und die Kunststoffmanschette.
Ziehen Sie die Endmutter fest.
1. Hahn mit Hebel
2. Welle Hahn
3. verchromte Basis
4. flache Dichtung
5. Blech Spülbecken
6. Befestigungsflansch
7. Elastikscheibe
8. Befestigungsmutter
9. Endmutter
10. Kunststoffmanschette
11. Permeatleitung Durchmesser 6 mm
