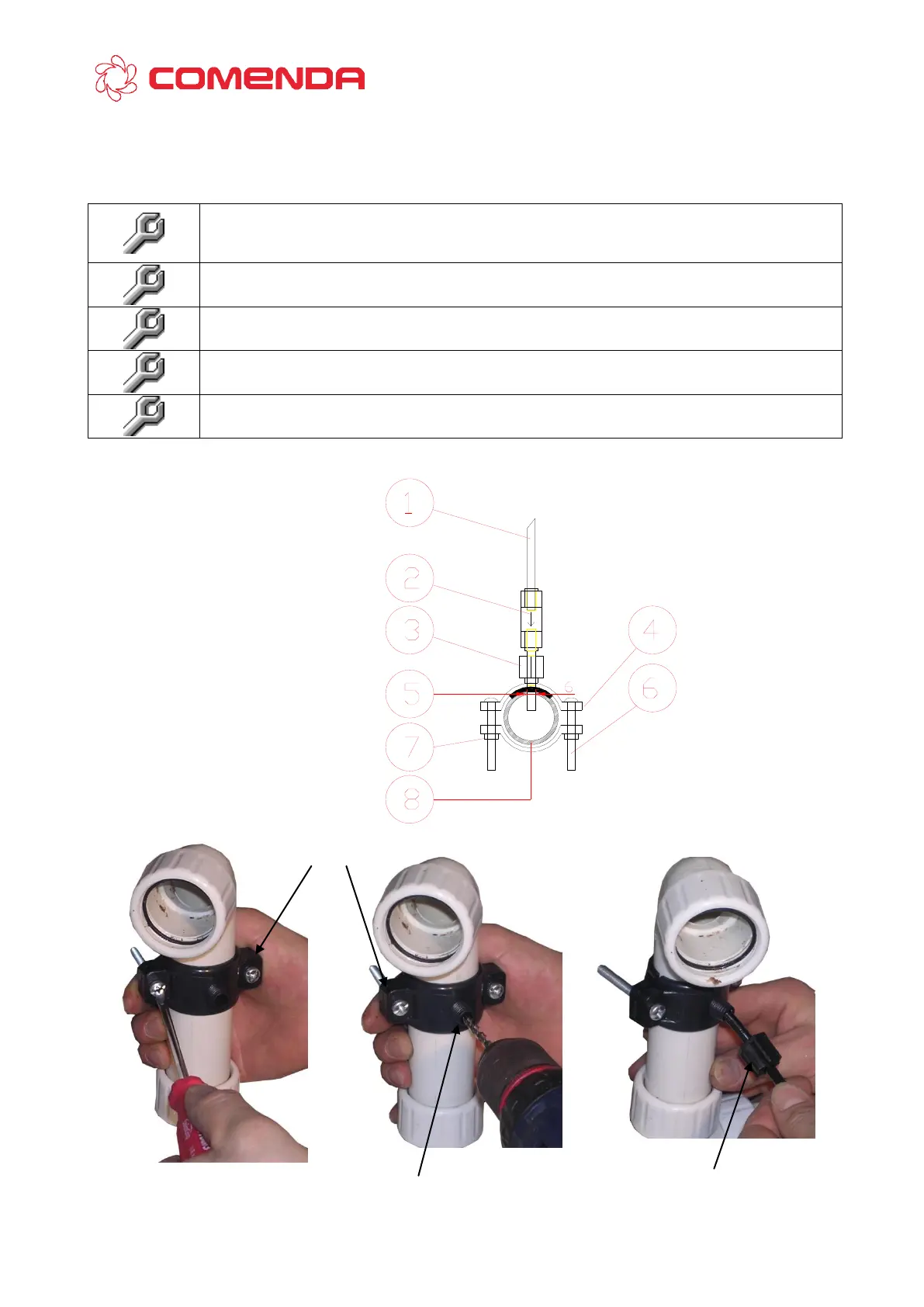

3.2 INSTALLATION TYPIQUE SUPPORT DE VIDANGE
Installer le support de vidange fileté ¼” F sur le siphon de vidange de l’évier diam
40mm.
Vérifier si le joint est correctement placé sur le tuyau et si les boulons sont bien serrés.
Démonter l’écrou de fixation du tuyau de vidange.
En utilisant une perceuse à foret 8mm, effectuer un trou sur le tuyau du siphon de
vidange, en correspondance de l’écrou démonté.
Insérer le tuyau de vidange dans l’écrou pour environ 2cm et visser l’écrou de fixation
sur le support.
Serrer l’écrou de fixation; installer une vanne anti retour avec la flèche en direction du
support, le plus près possible de la vidange.
1. Tuyau de vidange 8mm
2. Vanne anti retour
3. Ecrou fixation tuyau de vidange
4. Support de vidange
5. Joint
6. Boulon
7. Ecrou fixation boulon
8. Tuyau siphon vidange évier
Support de vidange
Ecrou tuyau de
vidange
Trou diam. 8mm
