6 EXTRAORDINARY MAINTENANCE
6.1 ELECTRONIC BOARD AND DISPLAY REPLACEMENT
Remove the front of the machine, accessing the board compartment.
Unscrew the fixing screws of the electronic board bracket.
Remove the electronic board box, disconnect the power connector and the display
connector.
Assemble the new electronic board with reverse procedure.
Rev/Rev
Descrizione Modifiche/Change description
Emissione/Emission Approvato/Approval
-
-
Il presente disegno non può essere utilizzato né riprodotto o reso noto a terzi senza autorizzazione della Think Water
This draw cannot be used nor reproduced or given to third parts without the authorisation from Think Water
Scala/Scale
Tolleraza Generale/
General Tollerance
Denominazione/Product name
Progettista/Designer Verifica/Confirm
Codice prodotto/ Product code
Applicazione/Application
N° disegno/N°drawing
• Esecutivo/
Executive
• Sperimentale/
Experimental
Data/Date
N° tavola/N° table
Materiale/Material
1:2
-
2010
-
media 1 di 1
pavan -
Raggi non quotati/
Rays not quoted
±0.05
da/from
0.5
fino a/to
3
Designazione/ Specification
media
Denominazione/ Name
f fine
m
±0.2
±0.1
±0.1±0.1
±0.05
±0.3 ±0.5
±0.15 ±0.2
±0.8 ±1.2
±0.3 ±0.5
da/from
0.5
fino a /to
3
±0.2
1)
±0.5
±1
1) Per le dimensioni nominali minori di 0.5 [mm], gli scostamenti devono essere indicati vicino alle dimensioni nominali
1) If the nominal dimension is less 0.5 [mm] the limit of tollerance must be written near the nominal dimension
Classe di tolleranza/
Tolerance class
Tab. 1: Scostamenti limite [mm] ammessi per dimensioni lineari,
esclusi smussi e raccordi per eliminazione di spigoli (vedi Tab. 2)/
Limit of tolerance [mm] for linear dimension, without groove and
half-round fillet to erase edge
1)
Tab. 3: Scostamenti limite per dimensioni
angolari in funzione dei campi di lunghezza
[mm] del lato più corto dell'angolo/ Limit of
tolerance for angle, reference to the shorter
side of the angle [mm]
±1° ±0°30' ±0°20' ±0°10' ±0°5'
da/from
3
fino a/to
6
da/from
6
fino a/to
30
da/from
30
fino a/to
120
da/from
120
fino a/to
400
da/from
400
fino a/to
1000
da/from
1000
fino a/to
2000
da/from
3
fino a /to
6
oltre/over
6
Tab. 2: Scostamenti limite [mm] per
smussi e raccordi per eliminazione di
spigoli/ Limit of tolerance [mm] for groove
and half-round fillet to erase edge
da/from
0
fino a /to
10
da/from
10
fino a /to
50
da/from
50
fino a /to
120
da/from
120
fino a /to
400
oltre/over
4000
-
- -
-
-
-
-
-
-
-
-
- -
-
A3
UNI EN ISO 22768
4
2
3
1
5
6
6.2 PROTECTION FUSE REPLACEMENT
The machine is equipped with two fuses, one on the electrical connector and one on power cord.
6.2.1 Protection fuse replacement on electrical connector
Remove the fuse compartment under the attack of the power cord.
Replace the burned fuse with a similar. (Annex V)
Assemble the electrical connectorwith reverse procedure.

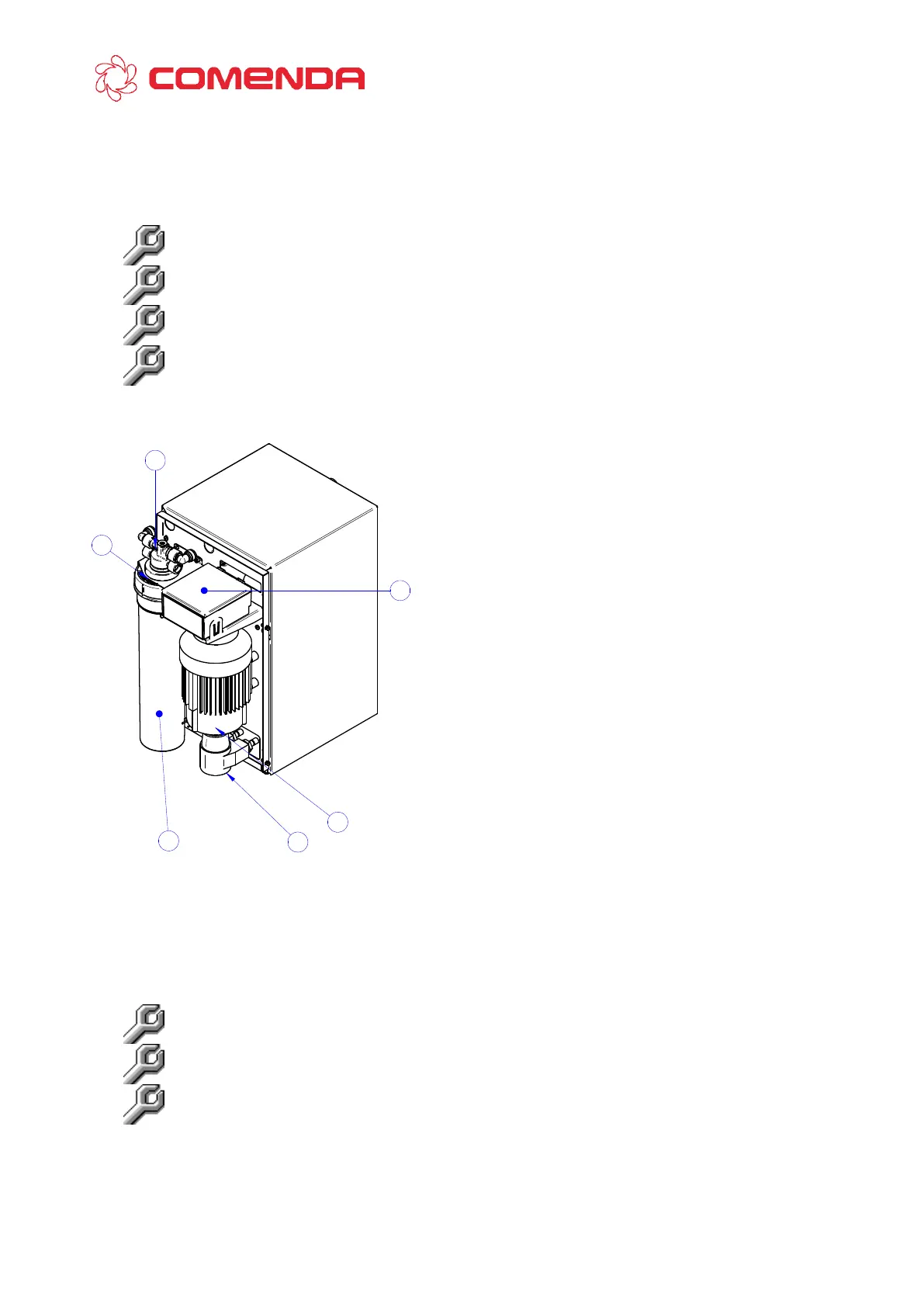

1. PROFINE CARTRIDGE
2. MOTOR PUMP
3. MOTOR
4. CONTROL BOARD
5. FILTER HEAD
6. FILTER SLEEVE

COMENDA EASY:BLUE Specifications

General

Brand	COMENDA
Model	EASY:BLUE
Category	Dishwasher
Language	English
