41
COMPRAG Schraubenkompressoren A-Serie
Die Anlage wird von einer elektronischen Steuerung e-Log (4) gesteuert, die den Netzdruck-
durch die Leer- Lastlaufregelung innerhalb der eingestellten Parameter regelt.
Leerlauf und Stillstand:
Wenn der Luftverbrauch geringer ist als die Luftmenge, die der Kompressor liefert,
erhöht sich der Netzdruck. Wenn der Netzdruck die obere vorangestellte Grenze erreicht
(Ausschaltdruck), schaltet die Steuerung das Magnetventil (6) ab und entlüftet pneumatisch
die Steuerleitung des Einlassventils (1). Der Schieber (2) des Einlassventils (1) schließt sich
durch die Federkraft:
1. Die Steuerleitung des Einlassventils (3) und das Entlastungsventil (5) sind durch das
Magnetventil (6) entlüftet.
2. Der Schieber (2) des Einlassventils (1) ist geschlossen.
3. Das Entlastungsventil (5) öffnet sich durch den im Luft-/Ölabscheidetank entstehenden
Überdruck und leitet den Überdruck durch die Sauglter ab.
4. Der Überdruck stabilisiert sich auf einen vorangestellten niedrigen Wert, der Kompressor
stellt die Drucklufterzeugung ab (0%) und bendet sich im Leerlauf. Nach Ablauf einer
vorangestellten Zeit schaltet der Kompressor in den Stillstand.
Lastlauf:
Wenn der Luftverbrauch wieder stattndet, verringert sich der Netzdruck.
Wenn der Netzdruck die untere vorangestellte Grenze erreicht (Einschaltdruck), schaltet
die Steuerung das Magnetventil (6) ein, und die pneumatische Steuerleitung des
Einlassventils (1) erhält einen Steuerdruck.
1. Der Steuerdruck kommt aus dem Luft-/Ölabscheidetank (7) durch das eingeschaltete
Magnetventil (6) in das Einlassventil und öffnet den Schieber (2).
2. Das Entlastungsventil (5) bleibt geschlossen.
3. Der Kompressor liefert wieder Druckluft (100%) und bendet sich im Lastlauf.
2.6 Elektro-Schaltplan
A30-A55
3~
M1
M
M
K1.1
K2.1
K3.1
101 100
F1
2A
1
2
1
2
3
3 X 380VAC
1
2
3
4
5
SB1.2
24VAC
102
X01
3~
M2
TN2
K4.1
300
301
302
303
304
TN1
300
303
Tr1 380VAC
PK1
X04
7
8
9
6
1
2
3
4
203
204
205
207
5
6
203
209
PK1.1
X03
1
2
3
I
P
X05
T
4
5
6
TN2.1TN1.1
303 304
201
220VAC
200
1
11
2
22
3
33
QS
K1.2
YA
Re1
A1
A2
K3
A1
A2
K1
A1
A2
K2
Re3
K3.1
Re2
K2.1
208206
Re4
201202203
F2
2A
SB1.1
209207205204
200
A1
A2
K4
301
302
K1.2
R

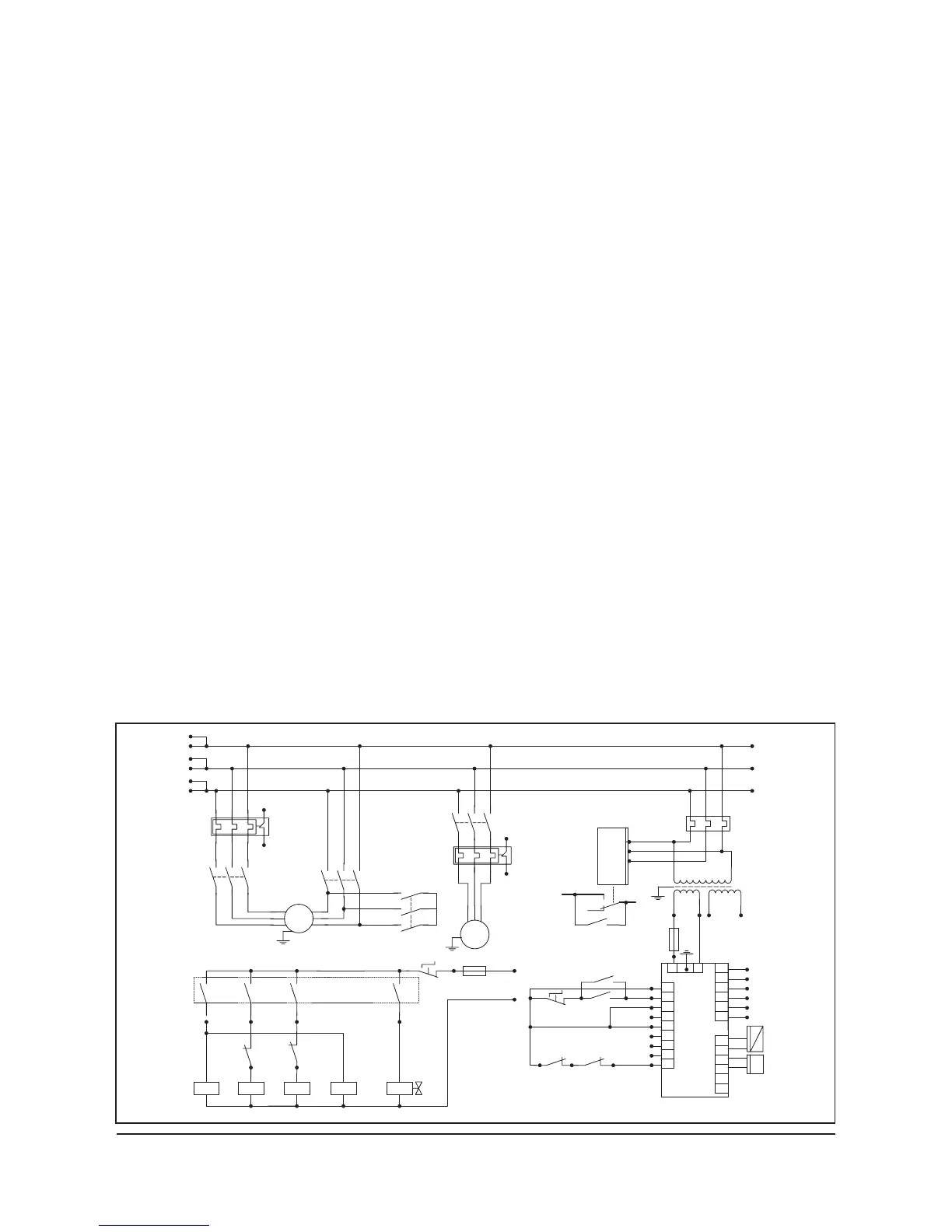

Bild 2.6 Elektro-Schaltplan A30-A55
