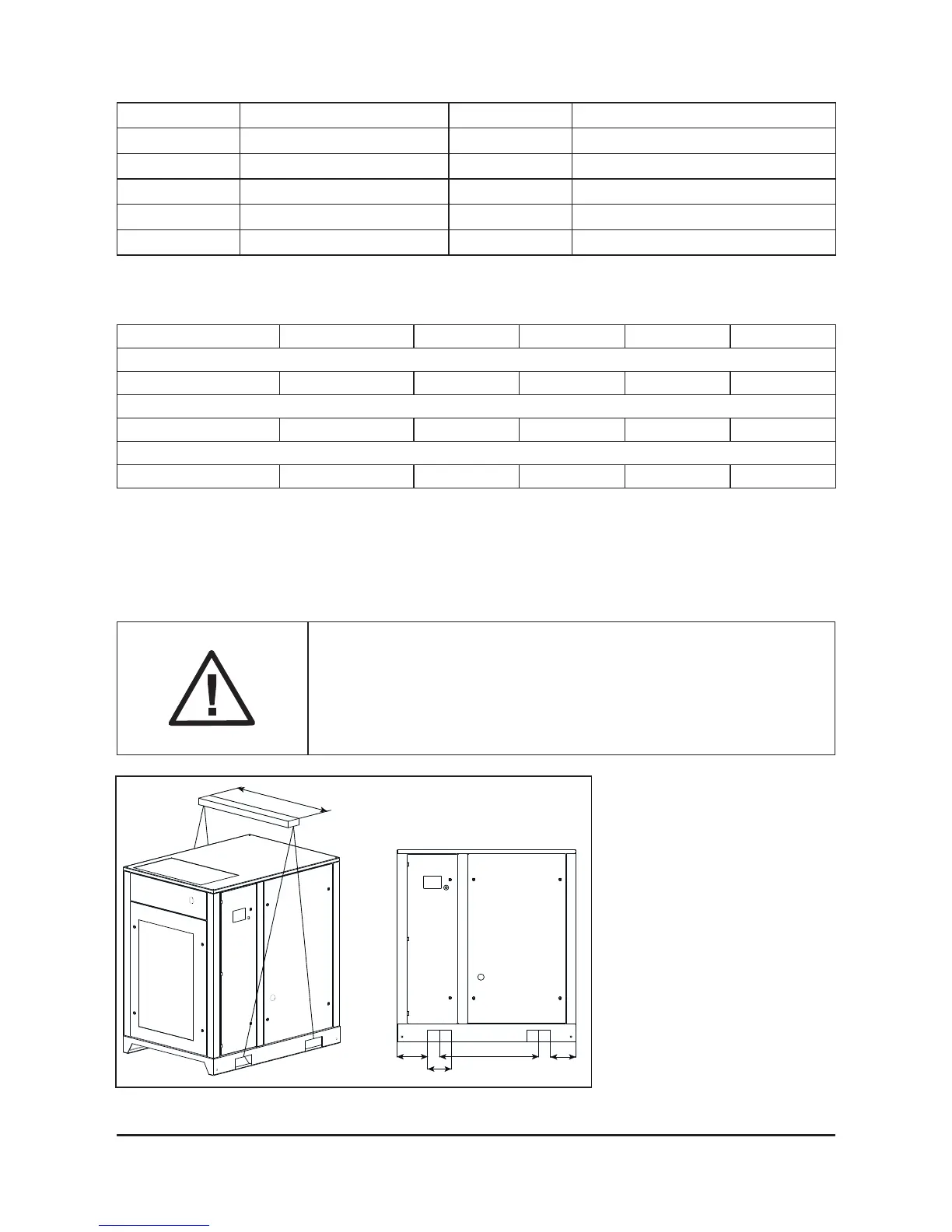

Hauptkomponenten
К1, K2, К3, К4 Schütz YA Elektromagnetventil
М1 Elektromotor R Steuerung
Т Temperatursensor I/P Drucksensor
SB Not-Aus TN1, TN2 Überlastungsrelais
F1, F2 Sicherung TR Transformator
PK1.1 Phasenfolgerelais QS Automatischer Leistungsumschalter
2.7 Elektrische Anschlusswerte
Spannung (V) Frequenz (Hz) A30.. A37.. A45.. A55..
Material - Kupfer. Kabelquerschnitt (mm²)
380 / 400 50 16 25 35 50
Sicherung (A)
380 / 400 50 63 80 100 125
Motorüberlastrelais (A)
380 / 400 50 31,8 38,1 46,2 56
3. Inbetriebnahme
3.1 Transport
Alle Transportvorgänge sollten mit einem Gabelstapler, dessen
Traglast für das Gewicht Ihres Kompressors ausgelegt ist durch-
geführt werden. Hebevorgänge können auch mit Kran, Seilwinden
oder anderen Hebezeugen, mit verwendung von Transporttraver-
sen der richtigen länge ausgeführt warden. Beachten Sie die örtli-
chen Sicherheitsvorschrifen.
B
C
A
G
D
Für den Transport mit dem
Gabelstapler, nutzen Sie
die Transportlanglöcher im
Gestell. Der Kompressor hat
Transportlanglöcher mit einer
Breite von C – Bild 5.
Bewegen Sie den Kompres-
sor vorsichtig.
Bild 3.1 Heben und Trans-
portieren A30–A55
