Версия 4.5
Основные компоненты
К1, K2, К3, К4 Контактор YA Клапан электромагнитный
М1, М2 Электродвигатель R Блок управления
Т Датчик температуры I/P Датчик давления
SB Кнопка экстренной остановки TN1, TN2 Реле тепловое
F1, F2 Предохранитель TR Трансформатор
PK1.1 Реле контроля фаз QS Выключатель автоматический
2.7 Данные электрических подключений
Напряжение (В) Частота (Гц) A30.. A37.. A45.. A55..
Материал кабеля - медь. Сечение жилы кабеля (мм²)
380 50 16 25 35 50
Предохранители (A)
380 50 63 80 100 125
Уставка теплового реле (A)
380 50 31,8 38,1 46,2 56
3. Ввод в эксплуатацию
3.1 Такелажные работы
Присутствие на изделии вмятин, сколов и прочих повреждений
может привести к прекращению действия гарантии.
Проверьте визуально отсутствие повреждения упаковки, если повреждений нет, поставьте
блок рядом с выбранным местом монтажа и распакуйте. Перемещение оборудования
B
C
A
G
D
должно проводиться только
при помощи соответствующих
приспособлений или
подъёмных механизмов.
Ручной подъём и
перемещение запрещены.
Даже в упаковке, держите
оборудование в защищенном
от воздействия погодных
явлений месте.

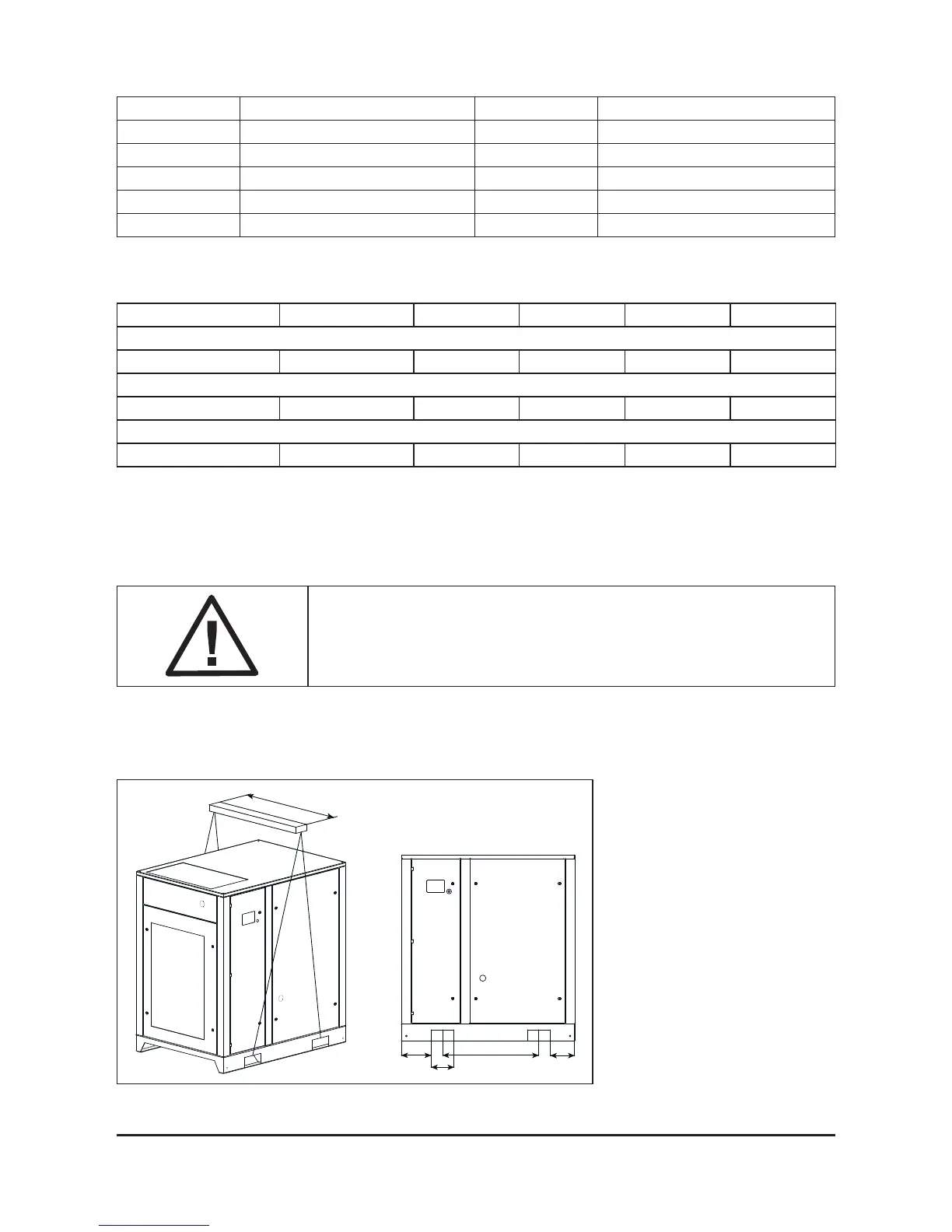

Рис. 3.1 Схема для такелажных работ A 30-55
