71
COMPRAG A-Серия Компрессор воздушный винтовой
Для управления параметрами компрессор оборудован контроллером pro-Log, кото-
рый в автоматическом режиме отслеживает расход потребителем воздуха. При паде-
нии давления в пневмосети ниже установленного уровня, контроллер даёт команду
на запуск компрессора. При достижении максимального установленного уровня,
компрессор переходит в режим ожидания олостой ход), время которого устанавли-
вается на контроллере.
Разгрузка:
Когда расход воздуха потребителем меньше, чем производительность компрессора,
давление в пневмосети достигает установленного максимума. Электромагнитный
клапан (6) прекращает регулировку системы:
1. Управляющий воздух перестаёт подаваться на заслонку (2) всасывающего клапана
(1). Она закрывается под действием пружины (3). Всасывание воздуха прекращается.
2. Разгрузочный клапан (5) открывается и сбрасывает внутреннее давление в атмос-
феру, разгружая систему и бак-сепаратор (7).
3. Давление в системе стабилизируется, потребление воздуха отсутствует, компрес-
сор переходит в режим ожидания: двигатель не выключается, создавая в системе
небольшое давление для обеспечения компрессору облегчённого старта. Время
режима ожидания до останова или включения компрессора может быть установлено
на контроллере в зависимости от условий потребления.
Нагрузка:
С увеличением потребления воздуха, давление в пневмосети падает до минимально-
го установленного предела, электромагнитный клапан (6) возобновляет регулировку.
Управляющий воздух подаваться на пружину (3). Заслонка (2) открывается. Разгру-
зочный клапан (5) закрывается. Всасывание воздуха возобновляется.
Компрессор переходит в режим 100% нагрузки.

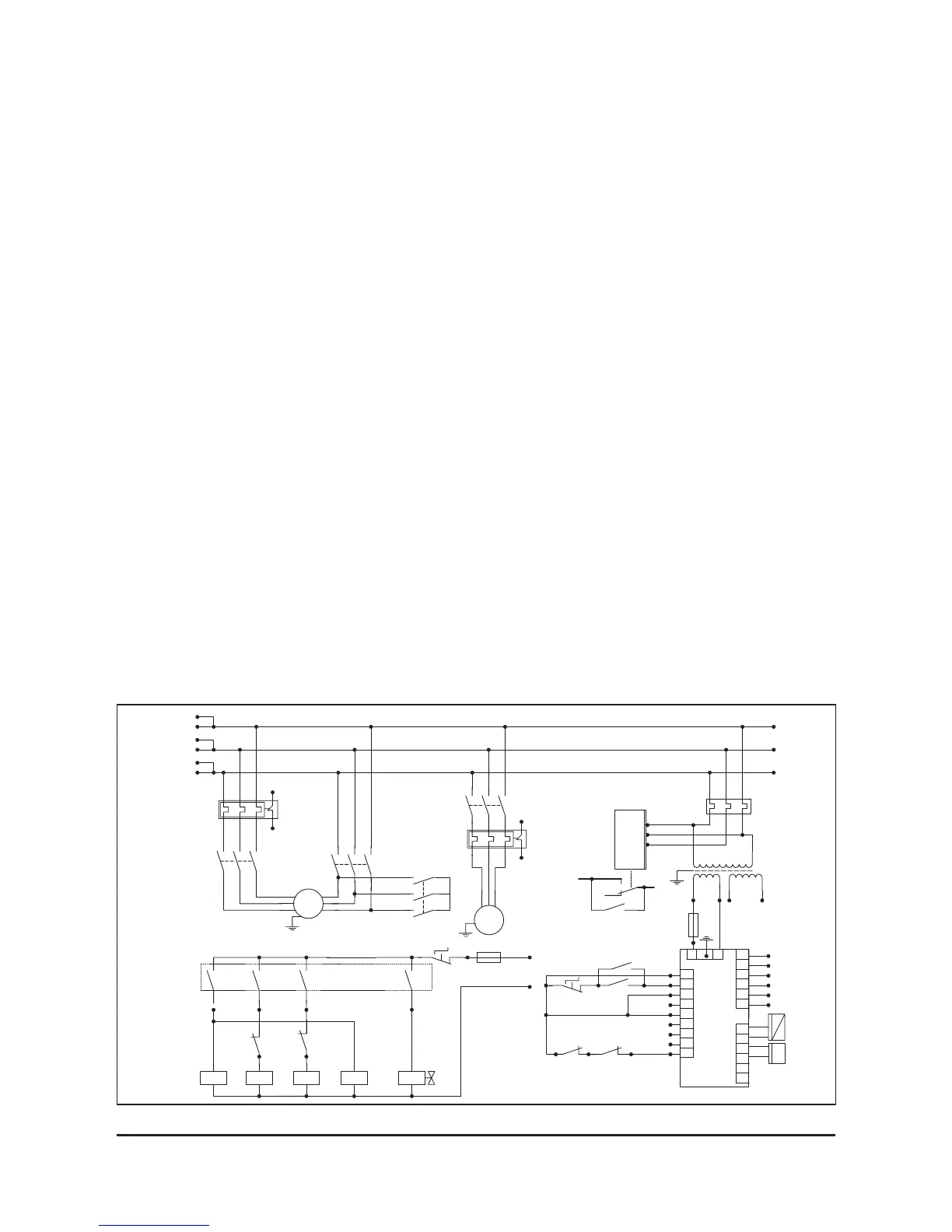

2.6 Схема электрическая принципиальная
A30-A55
3~
M1
M
M
K1.1
K2.1
K3.1
101 100
F1
2A
1
2
1
2
3
3 X 380VAC
1
2
3
4
5
SB1.2
24VAC
102
X01
3~
M2
TN2
K4.1
300
301
302
303
304
TN1
300
303
Tr1 380VAC
PK1
X04
7
8
9
6
1
2
3
4
203
204
205
207
5
6
203
209
PK1.1
X03
1
2
3
I
P
X05
T
4
5
6
TN2.1TN1.1
303 304
201
220VAC
200
1
11
2
22
3
33
QS
K1.2
YA
Re1
A1
A2
K3
A1
A2
K1
A1
A2
K2
Re3
K3.1
Re2
K2.1
208206
Re4
201202203
F2
2A
SB1.1
209207205204
200
A1
A2
K4
301
302
K1.2
R
Рис. 2.6
Схема электрическая A 30-55
