COMPRAG A-Серия Компрессор воздушный винтовой
2.3
Принцип работы

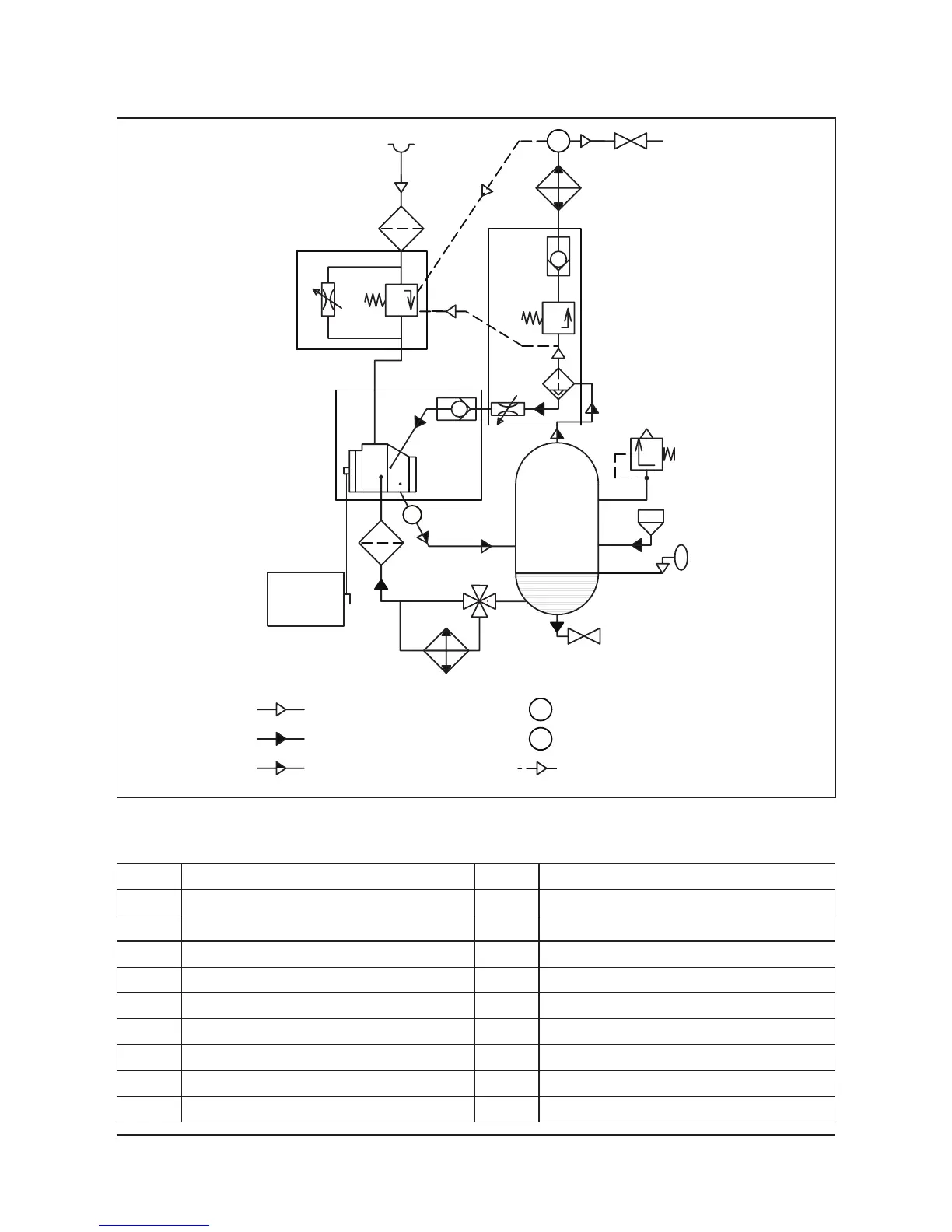

Рис. 2.3 Схема пневматическая A 30-55
Основные компоненты
1 Электродвигатель 11 Клапан минимального давления
2 Ременная передача 12 Клапан обратный
3 Блок винтовой 13 Радиатор, секция воздуха
4 Фильтр воздушный 14 Радиатор, секция масла
5 Клапан всасывающий 15 Термостат
6 Бак-сепаратор 16 Фильтр масляный
7 Клапан предохранительный 17 Кран
8 Сепарационный элемент 18 Пробка заливная
9 Дроссель 19 Смотровой глазок уровня масла
10 Клапан обратный 20 Кран, выход воздуха
М
Воздух
Воздушно-масляная смесь
Масло
Т
Датчик температуры
Р
Датчик давления
Трубопровод управления
Р
Т
16
14
15
17
19
18
6
2
1
3
10
9
4
5
8
7
11
12
13
20
