Start
Escape
Stopp Werte erhöhen
Zurücksetzen Werte senken
Eingabe

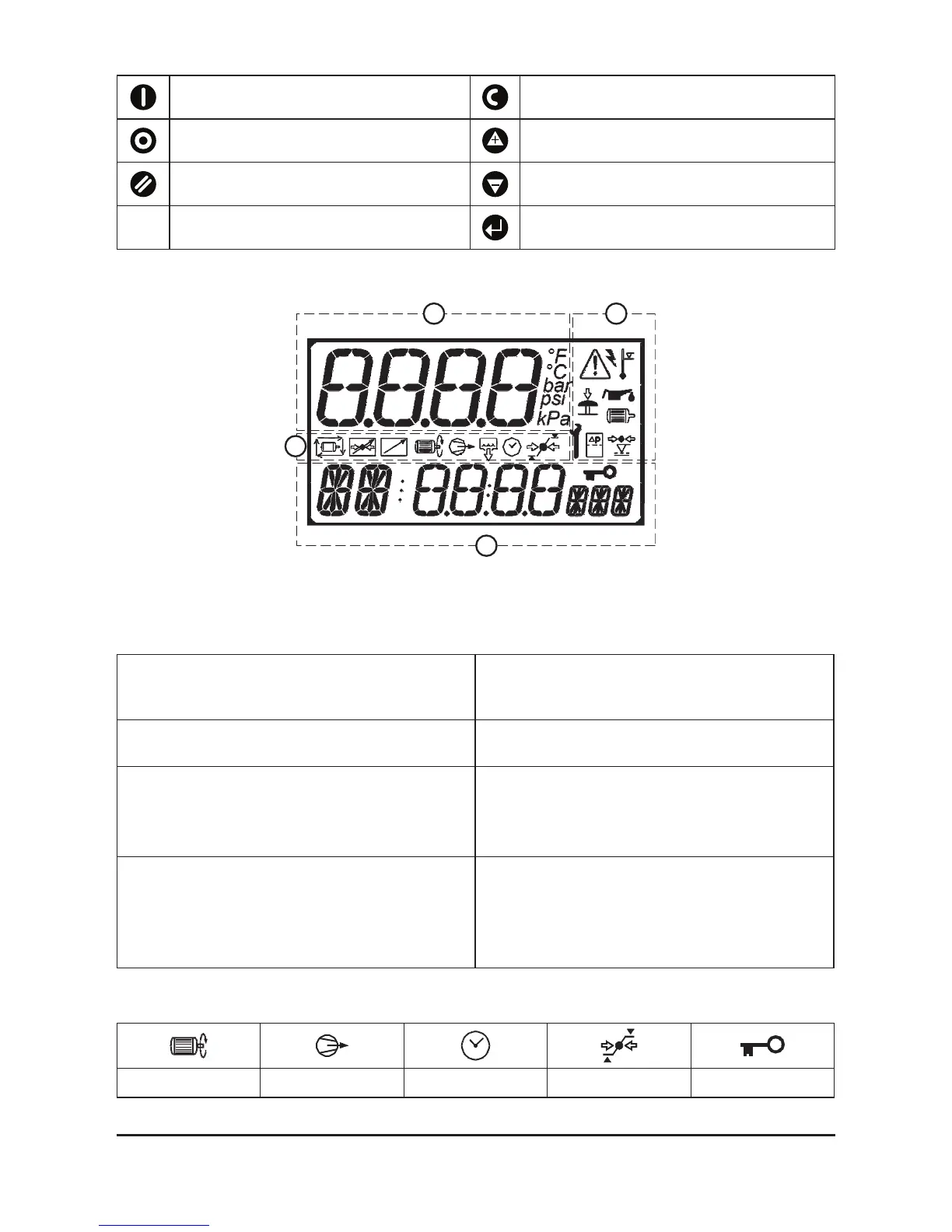

Angezeigte Informationen auf dem LCD-Bildschirm.
Bild 4.2 LCD-Bildschirm
Der Bildschirm ist in 4 Bereiche unterteilt.
Oben links, Anzeigenbereich: 4 stellige numerische Anzeige mit Einheit, zur
kontinuierlichen Anzeige des Drucks bzw. der
Menüseitennummer (im Menümodus).
Oben rechts: Fehlersymbolfeld: Symbolanzeige für die häugsten allgemeinen
Fehlerzustände.
Mitte: Symbolanzeige zur Erläuterung des
ausgewählten Parameters oder des Fehlers.
Symbolische Statusinformationen im normalen
Betriebsmodus „Informations-Bildschirm“
Unten: Parameter- und Werte: Parameterkennung: 2 alphanum. Zeichen,
14-Segmentanzeige
Parameterwert: 4 Ziffern, 7-Segmentanzeige
Einheit: 3 alphanum. Zeichen,
14-Segmentanzeige
Operational Display Symbols:
Leerlauf Lastlauf Time Druckanzeige Gesper
2
3
4
1
