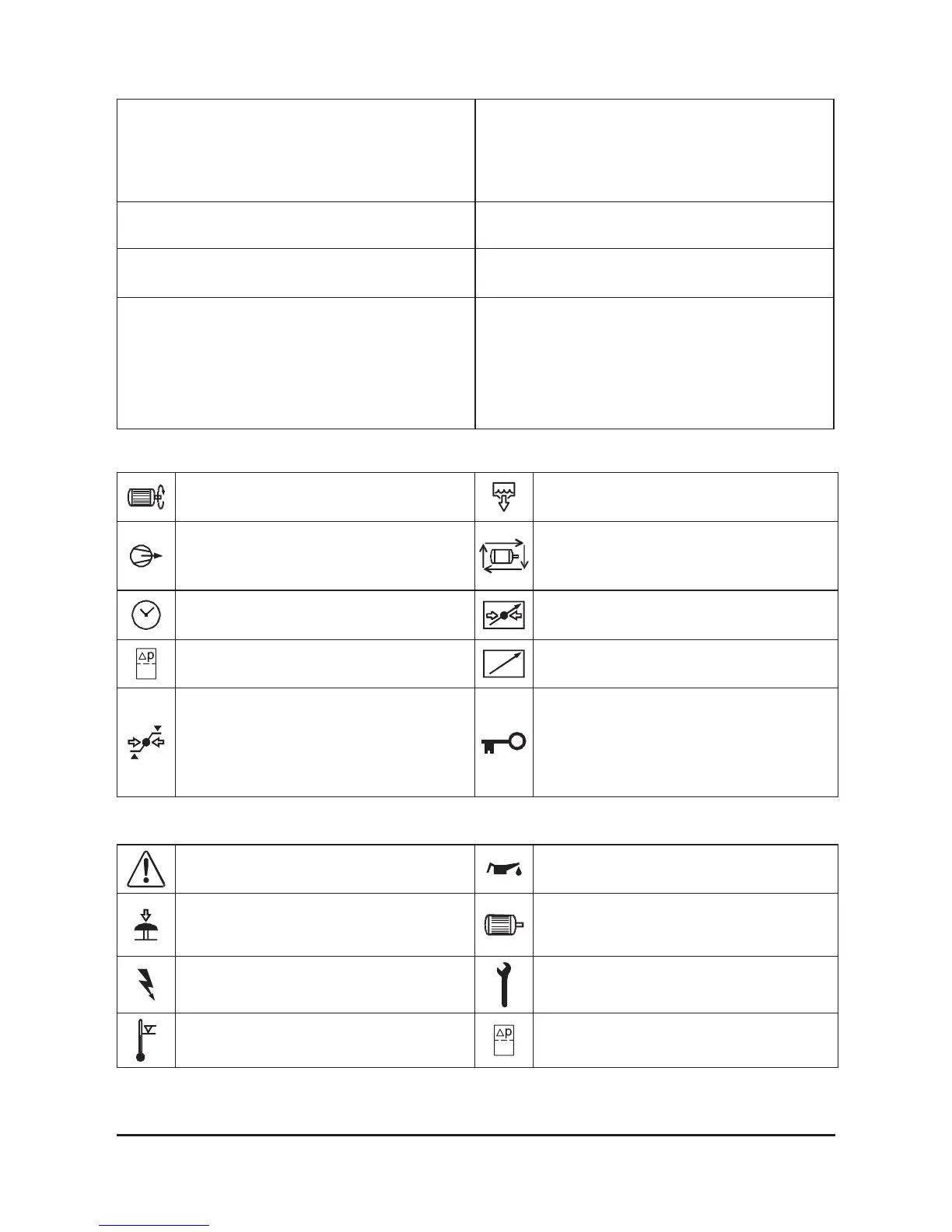

Дисплей делится на 4 зоны.
Вверху слева: «Поле индикации»: Четырехзначный цифровой 7-ми сегментный
код, используется для постоянного отображе-
ния давления воздуха в сети в нормальном
рабочем режиме или номер страницы меню
в режиме программирования
Вверху справа: «Поле символа ошибки»: При помощи символов отображаются общие
характерные ошибки
Середина: «Информационное поле»: При помощи символов отображает состояние
компрессора
Внизу: «Поле параметров»: – двухзначный буквенно-цифровой 14-ти сег-
ментный код - наименование параметра;
– четырехзначный цифровой 7-ми сегментный
код - значение параметра;
– трехзначный буквенно-цифровой 14-ти сег-
ментный код - единицы измерения параметра.
Рабочие символы дисплея:
Двигатель работает
Активна функция слива конденсата
(факультативная функция)
Загружено
Автоматический перезапуск при
отключении энергии (факультативная
функция)
Количество времени, таймер
Активна удаленная регулировка давления
или нагрузки
Фильтр, перепад давления Удаленный пуск/остановка
Контрольные точки давления (верхние
и нижние контрольные точки указаны
отдельно)
Рабочий режим: выбранный элемент
закреплен как временное значение по
умолчанию
Режим меню: пункт заблокирован (коррек-
тировка запрещена)
Символы обозначения неисправностей:
Общая ошибка Необходимость замены масла
Аварийная остановка
Перегрузка двигателя или ошибка ин-
вертора для компрессоров с частотным
преобразователем
Отсутствие питания Необходимость техобслуживания
Превышение температуры масла
Необходимость замены воздушного
фильтра
Световая индикация
