FRANÇAIS
FR
31
- En cas de calorifugeage (isolement thermique), utiliser le kit spécique (s’il est inclus
dans la fourniture) et vérier que les orices de drainage du condensat de la caisse
moteur ne sont pas fermés ou partiellement bouchés.
- Pour garantir l’efcacité maximale de l’installation et une longue vie au circulateur,
nous conseillons d’utiliser des ltres déboueurs magnétiques pour séparer et collecter
les éventuelles impuretés présentes dans le circuit (particules de sable, particules de
fer et boues).
- À chaque intervention de maintenance, remplacer les garnitures par des neuves.
Ne jamais isoler le dispositif de contrôle électronique.
5.2 Rotation des têtes du moteur
Si l’installation est effectuée sur des tuyaux en position horizontale, il faudra effectuer une
rotati on de 90 degrés du moteur avec le dispositif électronique pour maintenir l’indice
de protection IP et pour permettre à l’utilisateur d’interagir plus confortablement avec
l’interface graphique (voir Figure 2).
Avant de procéder à la rotation du circulateur, s’assurer que le circulateur
a été complètement vidé.
Pour tourner le circulateur EVOPLUS SMALL procéder comme suit:
1. Éliminer les 4 vis de xation de la tête du circulateur.
2. Tourner de 90 degrés la caisse moteur avec le dispositif de contrôle électronique dans
le sens des aiguilles d’une montre ou dans le sens contraire suivant les besoins.
3. Remonter et visser les 4 vis qui xent la tête du circulateur.
The electronic control device must always remain in vertical position!
5.3 Clapet antiretour
Si l’installation est équipée d’un clapet antiretour, contrôler que la pression minimum du
circulateur est toujours supérieure à la pression de fermeture du clapet.
6. CONNEXIONS ÉLECTRIQUES
Les connexions électriques doivent être effectuées par du personnel expert et qualié.
-Le circulateur ne nécessite aucune protection externe du moteur.
-Contrôler que la tension et la fréquence d’alimentation correspondent aux valeurs
indiquées sur la plaquette d’identication du circulateur.
6.1 Connexion ligne d’alimentation
Après avoir câblé le câble d’alimentation comme l’indique la Figure 3 le connecter à la
carte comme l’indique la Figure 4.
Avant d’alimenter le circulateur s’assurer que le couvercle du panneau de com-
mande EVOPLUS SMALL est parfaitement fermé!
7. DÉMARRAGE
Toutes les opérations de démarrage doivent être effectuées avec le cou-
vercle du panneau de contrôle EVOPLUS SMALL fermé!
Ne mettre le système en marche que lorsque toutes les connexions élec-
triques et hydrauliques ont été complétées.
Éviter de faire fonctionner le circulateur en l’absence d’eau dans l’inst.
Le uide contenu dans l’installation en plus de la haute température et
de pression peut se trouver sous forme de vapeur. DANGER DE BRÛ-
LURES! Il est de dangereux de toucher le circulateur. DANGER DE BRÛ-
LURES!
Une fois que toutes les connexions électriques et hydrauliques ont été effectuées remplir
l’installation avec de l’eau additionnée éventuellement de glycol (pour le pourcentage
maximum de glycol voir par. 2) et alimenter le système. Une fois que le système a dé-
marré, il est possible de modier les modes de fonctionnement pour mieux s’adapter aux
exigences de l’installation (voir par.10).
8. FUNCTIONS
8.1 Modes de régulation
Les circulateurs EVOPLUS SMALL permettent d’effectuer les modes de régulation ci-
après, suivant les besoins de l’installation:
- Régulation à pression différentielle proportionnelle en fonction du débit présent dans l’installation.
- Régulation à pression différentielle constante.
- Régulation à courbe constante.
Le mode de régulation peut être sélectionné à travers le panneau de commande
EVOPLUS SMALL (voir par. 10).

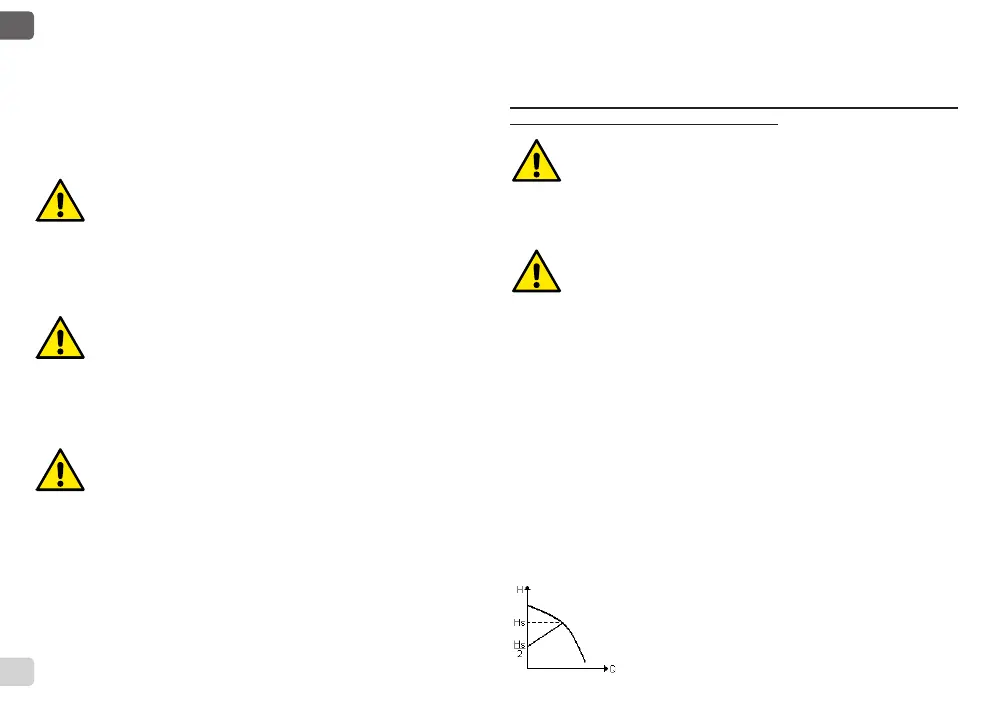

8.1.1 Régulation à pression différentielle proportionnelle
Avec ce mode de régulation, la pression différentielle est réduite ou aug-
mentée suivant la diminution ou l’augmentation de la demande d’eau.
Le point de consigne Hs peut être sélectionné à travers l’afcheur.
Régulation indiquée pour:
