136
БЪЛГАРСКИ
BG
Никога не покривайте електронния блок.
5.2 Завъртане на двигателя
Ако помпата е монтирана на хоризонтален тръбопровод е наложително двигателят
заедно с електронния блок да бъде завъртян на 90 градуса с оглед запазване класа
на електрическа безопасност IP и даване на лесен достъп на потребителя до графич-
ния интерфейс (виж Фиг. 2).
Преди завъртане на помпата се уверете, че е напълно празна.
За завъртане на EVOPLUS SMALL направете следното:
1. Развийте 4-те фиксиращи болта на статора към хидравличната част.
2. Завъртете двигателя заедно с електронния блок на 90 градуса в необхо-
димата посока.
3. Завийте обратно 4-те фиксиращи болта на статора.
Електронният блок трябва винаги да е в вертикална позиция!
5.3 Възвратна клапа
Ако в системата има възвратна клапа уверете се, че минималният напор на помпа-
та е винаги по- висок от този, при който клапата се затваря.
6. ЕЛЕКТРИЧЕСКИ ВРЪЗКИ
Електрическите връзки трябва задължително да се извършват от квалифициран
персонал.
-Помпата няма нужда от външна моторна защита.
-Уверете се, че волтажът и честотата, указани на табелката на циркулационната
помпа са същите като на захранващата мрежа.
6.1 Електрозахранване
След свързване на захранващия кабел както е показано на Фиг.3 го включете към
панела ( виж Фиг. 4).
Преди да включите помпата се уверете, че капакът на контролния панел на
EVOPLUS SMALL е затворен!
7. СТАРТИРАНЕ
Всички операции по стартиране на EVOPLUS SMALL трябва да се
извършват при затворен капак на контролния панел!
Стартирайте системата едва когато всички електрически и хидрав-
лични връзки са завършени.
Циркулационната помпа да не се стартира без вода в системата.
Поради високите налягания и температури флуидът в системата
може да е и под форма на пара. ОПАСНОСТ ОТ ИЗГАРЯНЕ!
Опасно е да се пипа помпата при работа. ОПАСНОСТ ОТ ИЗГАРЯНЕ!
След приключване на хидравличните и електрически връзки напълнете системата
с вода, добавете при нужда гликол (за максималното съдържание на гликол в %
вижте т. 3) и включете захранването.
След стартирането на системата е възможно да се направят регулировки с цел
адаптиране към потребностите на инсталацията (виж т.10).
8. ФУНКЦИИ
8.1 Работни режими
В циркулационните помпи EVOPLUS SMALL са вградени следните работни режими
в зависимост от нуждите на инсталацията:
- Пропорционално диференциално налягане в зависимост от дебита на ин-
сталацията.
- Постоянно диференциално налягане.
- Постоянна крива (скорост).
Работният режим се задава от контролния панел на EVOPLUS SMALL (виж т. 10).

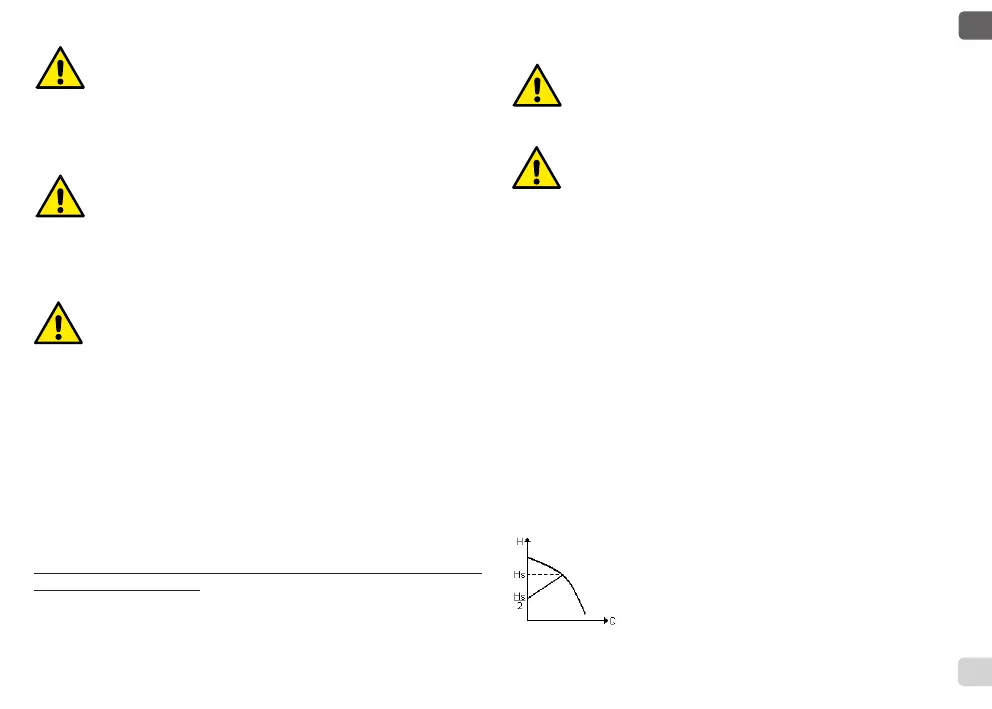

8.1.1 Режим Пропорционално Диференциално Налягане
В този режим диференциалното налягане се намаля-
ва или увеличава в съответствие на промените на системата.
Работното налягане Hs може да бъде изведено на дисплея.
Режимът се прилага при:
- Отоплителни и климатизационни системи със значителни то-
варни загуби .
-Двупътни системи с термостатни вентили и напор ≥ 4 m.
- Системи с допълнителен регулатор на диференциалното
налягане.
- Първични кръгове с високи товарни загуби.
- Системи за БГВ с термостатни вентили на възходящите тръби.
