- No caso de manutenção, utilizar sempre um conjunto de guarnições novas.
Nunca isolar o dispositivo de controlo electrónico.
5.2 Rotação das cabeças motor
Se a instalação for efectuada em tubagens colocadas em horizontal, será necessário
efectuar uma rotação de 90 graus do motor com o relativo dispositivo electrónico para
manter o grau de protecção IP e para permitir ao utilizador uma interacção mais confor-
tável com a interface gráca (ver a Figura 2).
Antes de efectuar a rotação do circulador, vericar se o próprio circula-
dor foi esvaziado completamente.
Para rodar o circulador EVOPLUS SMALL, proceder da seguinte forma:
1. Remover os 4 parafusos de xação da cabeça do circulador.
2. Rodar de 90 graus a caixa do motor junto com o dispositivo de controlo electróni-
co em sentido horário ou anti-horário conforme a necessidade.
3. Remontar e apertar os 4 parafusos que xam a cabeça do circulador.
O dispositivo de controlo electrónico deve car sempre em posição ver-
tical!
5.3 Válvula anti-retorno
Se a instalação estiver provida de uma válvula anti-retorno, vericar que a pressão míni-
ma do circulador seja sempre superior à pressão de fecho da válvula.
6. LIGAÇÕES ELÉCTRICAS
As ligações eléctricas devem ser realizadas por pessoal experiente e qualicado.
-O circulador não necessita de alguma protecção externa do motor.
-Vericar se a tensão e a frequência de alimentação correspondem aos valores indica-
dos na plaqueta das características do circulador.
6.1 igação de alimentação
Depois de cabeado o cabo de alimentação como indicado na Figura 3, ligá-lo ao cartão
como indicado na Figura 4.
Antes de alimentar o circulador, vericar se a tampa do painel de controlo EVO-
PLUS SMALL está perfeitamente fechada!
7. ARRANQUE
Todas as operações de arranque devem ser efectuadas com a tampa do
painel de controlo EVOPLUS SMALL fechado!
Pôr em funcionamento o sistema só quando todas as ligações eléctricas
e hidráulicas estiverem completadas.
Evitar de fazer funcionar o circulador sem água na instalação.
O uido contido na instalação, para além que a alta temperatura e
pressão, também se pode encontrar sob forma de vapor. PERIGO DE
QUEIMADURAS!
É perigoso tocar no circulador. PERIGO DE QUEIMADURAS!
Uma vez efectuadas todas as ligações eléctricas e hidráulicas, encher a instalação com
água e eventualmente com glicol (para a percentagem máxima de glicol, ver o par. 3) e
alimentar o sistema. Uma vez posto em funcionamento o sistema, é possível modicar
a modalidade de funcionamento para melhor se adaptar às exigências da instalação
(ver par. 10).
8. FUNÇÕES
8.1 Modos de regulação
Os circuladores EVOPLUS SMALL permitem efectuar as seguintes modalidades de re-
gulação de acordo com as necessidades da instalação:
- Regulação de pressão diferencial proporcional em função do uxo presente na
instalação.
- Regulação de pressão diferencial constante.
- Regulação de curva constante.
A modalidade de regulação pode ser programada através do painel de controlo EVO-
PLUS SMALL (ver o par. 10).

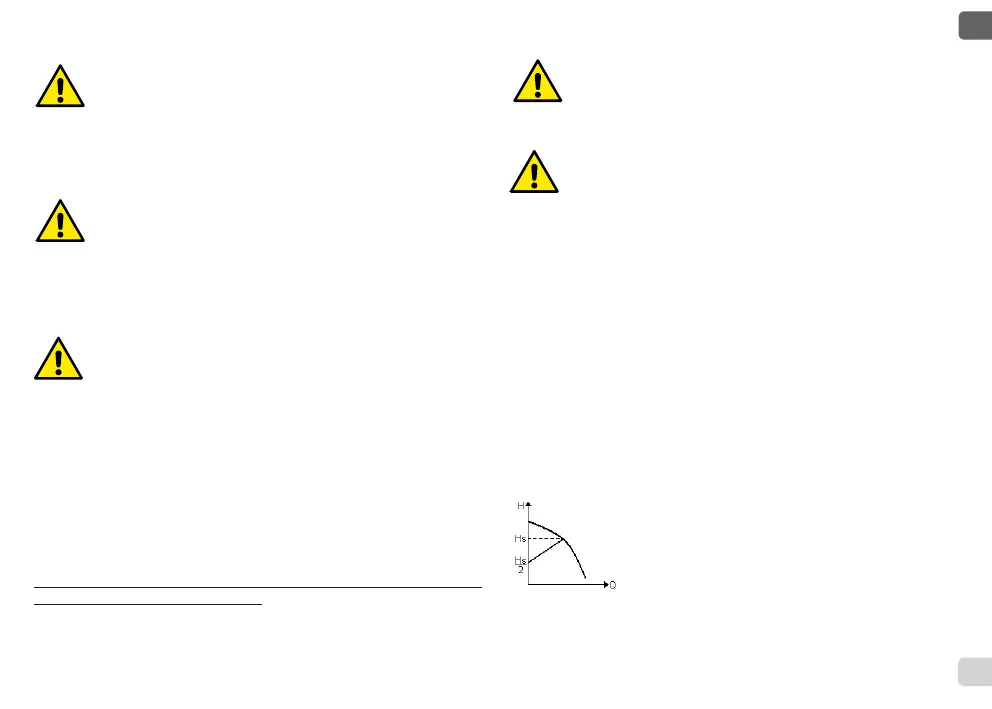

8.1.1 Regulação de Pressão Diferencial Proporcional
Nesta modalidade de regulação, a pressão diferencial é reduzida
ou aumentada com o diminuir ou o aumentar da necessidade de
água. O setpoint Hs pode ser programado do visor.
Regulação indicada para:
- Instalações de aquecimento e ar condicionado com elevadas
perdas de carga.
- Sistemas de dois tubos com válvulas termostáticas e altura manométrica ≥ 4 m.
- Instalações com regulador de pressão diferencial secundário.
- Circuitos primários com elevadas perdas de carga.
 
