- Másodlagos differenciálnyomás szabályzóval ellátott rendszerek.
- Primer körök magas töltésveszteséggel.
- Szaniter víz recirkulációs rendszerek termosztát szeleppel a vízoszlopban.

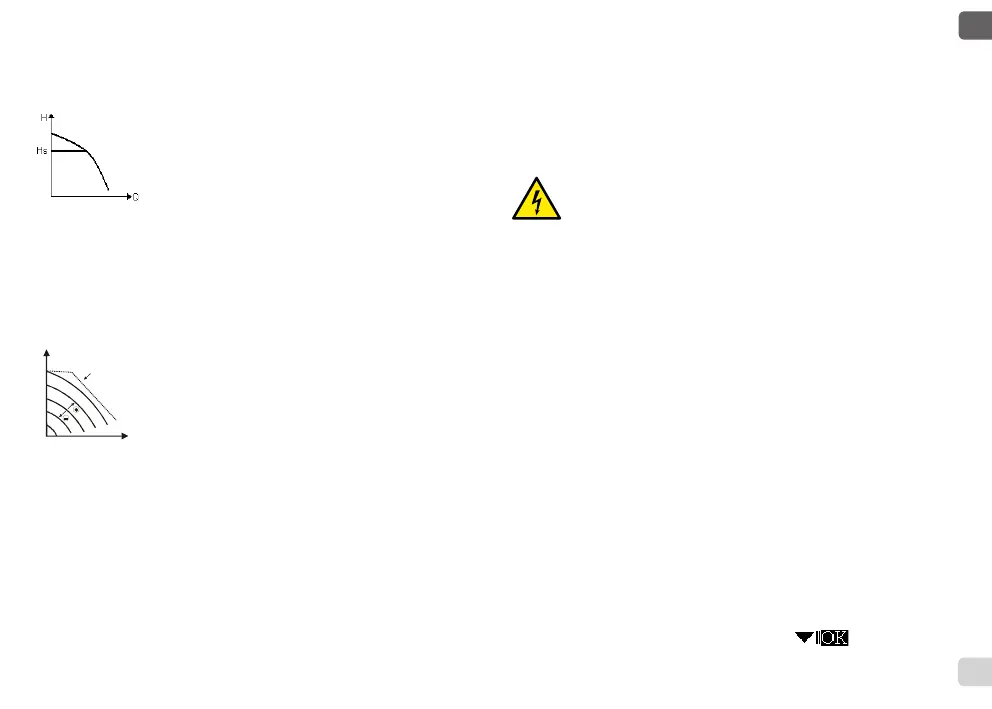

8.1.2 Állandó differenciálnyomás szerinti beállítás
Ebben a beállítási módban a differenciálnyomás állandó marad,
függetlenül a rendszer vízigényétől. A beállítási pont (Hs set-point)
a display-n keresztül beállítható.
Ez a működési mód a következő esetekben javasolt:
- Alacsony töltésveszteséggel működő fűtő vagy kondicionáló beren-
dezések.
- Kétcsöves, termosztát szeleppel ellátott rendszerek melyeknél az emelési ma-
gasság ≥2 m.
- Egycsöves rendszerek termosztát szelepekkel.
- Természetes keringési rendszerek.
- Primer körök alacsony töltésveszteséggel.
- Szaniter víz recirkulációs rendszerek termosztát szeleppel a vízoszlopban.
8.1.3 Állandó jelleggörbe szerinti működés beállítása
Ebben a működési módban a keringető szivattyú állandó sebes-
séghez tartozó jelleggörbe szerint üzemel. A működési jelleggör-
be úgy kerül kiválasztásra, hogy beadunk egy százalékos fordu-
latszám tényezőt. A 100% a maximális (határoló) görbét jelenti. A
valóságos fordulatszám függ a teljesítmény lehatárolásoktól és az
adott szivattyú-modelltől. A fordulatszámot a display-n keresztül állí-
thatjuk be. Ez a működési mód az állandószállítási teljesítménnyel
üzemelő fűtő vagy kondicionáló berendezésekhez javasolt.
8.2 Kiegészítő modulok
Az EVOPLUS SMALL keringető szivattyúk néhány kiegészítő modullal láthatók el a
működési területük bővítése érdekében. Szükség esetén ezeknek az installációja, kon-
gurálása és használata érdekében kérjen speciális kézikönyvet.
9. KEZELŐPANEL
Az EVOPLUS SMALL keringető szivattyúk működési módja az elektronikus egység fe-
delén lévő kezelőpanel segítségével állítható be. A kezelőpanelen a következők talál-
hatók: egy grakus display, 4 db. navigációs gomb és 3. db. jelző-led (lásd 5. sz. ábra).
9.1 Grakus display
A grakus display segítségével könnyen és „öntanuló” módon lehet navigálni a menüben
mely lehetővé teszi a rendszer működési módjainak illetve a működési set-point (beál-
lítási pont) ellenőrzését, beállítását. Emellett kijeleztethető a rendszer státusza valamint
a rendszer által esetlegesen regisztrált hibatörténet (alarmok).
 

H
Q
limitemassimo
Max.határérték
9.2 Navigációs gombok
A menüben való navigáláshoz négy db. nyomógomb áll rendelkezésre: 3 nyomógomb a
display alatt, egy pedig a kezelőpanel oldalsó részén. A display alatti gombok az ún. aktív
gombok, míg az oldalsó nyomógomb az ún. rejtett gomb. A menü minden oldala jelzi a 3
aktív nyomógombhoz (display alatti gombok) társított funkciót.
9.3 Jelző fények
Sárga fény: Tápfeszültség alatt lévő rendszer jelzése. Ha világít, a rendszer feszültség
alatt van.
Figyelem: Soha NE távolítsa el az elektronikus egység fedelét, ha a sár-
ga fény világít.
Piros fény: Rendszerbeli hiba (Alarm)/ működési rendellenesség jelzése. Ha a piros fény
villog, akkor a hibajelenség nem blokkoló jellegű és a szivattyú pilotálható.
Ha a piros fény állandó jelleggel világít, akkor a hibajelenség blokkoló jellegű és a szivat-
tyú nem pilotálható. (Pilotálás= próba céllal történő működtetés)
Zöld fény: A szivattyú ON/OFF állapotának jelzése. Ha világít, a szivattyú forog, ha nem
világít, a szivattyú áll.
10. MENÜ
Az EVOPLUS SMALL keringető szivattyúk rendelkeznek egy felhasználói menüvel mely
az alapkijelzéstől a „Menü” gomb megnyomásával és felengedésével érhető el.
A következőkben ismertetésre kerülnek a felhasználói menü oldalai melyek által
ellenőrizhető a rendszer állapota vagy módosíthatók a beállítások. Ha a menü oldalai a
kijelzés bal alsó részén egy kulcsot ábrázolnak, akkor nem lehetséges módosítani a beál-
lításokat. A menü oldalak zárolásának feloldása érdekében lépjen be az alapkijelzéshez
és nyomja egyszerre a „rejtett” gombot és a kulcs jelzés alatti gombot addig, amíg a
kulcs el nem tűnik.
Amennyiben 60 másodpercig egyetlen nyomógomb sem kerül megnyomásra, a
beállítások automatikusan zárolásra kerülnek és a kijelző kialszik. Egy tetszőleges
nyomógomb megnyomásakor a display ismét bekapcsol és kijelzésre kerül az ala-
pkijelzés.
A menüben történő navigálás érdekében nyomja a középső gombot.
Az előző oldalhoz való visszatérés érdekében tartsa benyomva a „rejtett” gombot, majd
nyomja meg és engedje fel a középső nyomógombot.
A beállítások módosítása érdekében használja a kijelző alatti bal és jobboldali gombot.
Egy beállítási módosítás nyugtázása érdekében nyomja 3 másodpercig a középső „OK”
gombot. Az elvégzett nyugtázást a következő ikon jelzi:

