145
MAGYAR
HU

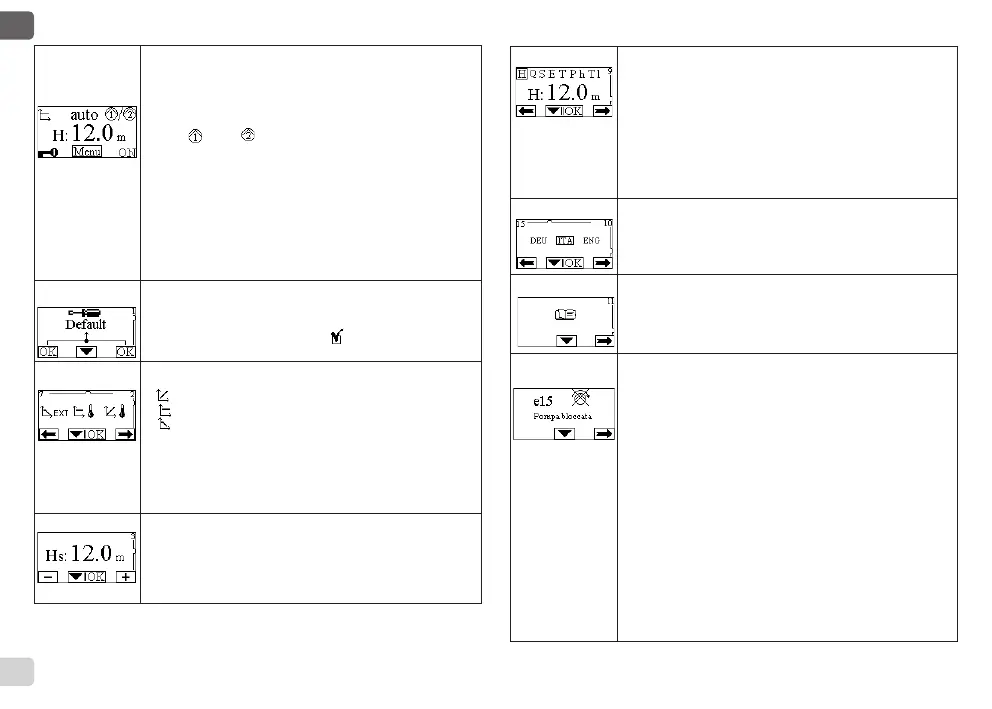

A menü
kezdőoldala
(alapkijelzés)
A kezdőoldalon grakus összefoglalást kapunk a rendszer fő
beállításairól. A bal felső sarokban látható a kiválasztott be-
állítási mód ikonja. A felső sor közepén látható a kiválasztott
működési mód (auto vagy economy).
A jobb felső sarokban lévő ikon jelzi, hogy egyedüli („szóló”)
inverter van jelen vagy iker módban működő inverterek működ-
nek. Az vagy ikon forgása jelzi, hogy melyik keringető
szivattyú van működésben.
A kijelzés középső részén egy olyan paraméter látható mely
csak kijelzésre szolgál és a menü 9. oldalán állítható be (H=be-
csült emelési magasság méterben).
Az alapkijelzési oldalról lehet eljutni a display-kontraszt beállítá-
si oldalra: tartsa benyomva a „rejtett” gombot majd nyomja meg
és engedje fel a jobboldali gombot.
A felhasználói menü az alapkijelzési oldalról indulva úgy érhető
el, hogy megnyomjuk és felengedjük a középső „Menü” gombot
.
1 oldal
Az 1. kijelzési oldalon visszaállíthatók a gyári beállítások úgy,
hogy 3 másodpercig egyszerre benyomva tartjuk a bal és jobb-
oldali gombot.
A gyári beállítások visszaállítását a , ikon jelzi a „Default”
szó mellett.
2 oldal
A 2. kijelzési oldal segítségével beállíthatók a működési módok.
A következő módok választhatók ki:
1 = Arányos differenciálnyomás beállítása.
2 = Állandó differenciálnyomás beállítása.
3 = Konstans jelleggörbe szerinti mũködés a display-n
keresztül beállított fordulatszámmal.
A 2. kijelzési oldalon látható három ikon jelentése a következő:
- középső ikon= jelenleg kiválasztott beállítás;
- jobboldali ikon= következő beállítás;
- baloldali ikon= előző beállítás.
3 oldal
A 3. kijelzési oldal segítségével módosítható a működési set-
point.
Az előzőleg kiválasztott működési (beállítási) mód függvényé-
ben a beadandó set-pont (beállítási pont) egy emelési magas-
ság vagy – konstans jelleggörbe esetén- a fordulatszámra vo-
natkozó százalékos beállítás lesz.
9 oldal
A 9. kijelzési oldalon kiválasztható a kezdőoldalon megjelenő
paraméter:
H: Becsült emelési magasság méterben
Q: Becsült szállítási teljesítmény m
3
/h-ban
S: Fordulatszám (rpm) fordulat/perc mértékegységben
E: Nincs jelen
P: Kifejtett teljesítmény W-ban
h: Működési órák száma
T: Nincs jelen
T1: Nincs jelen
10 oldal
A kijelzés 10. oldala segítségével kiválasztható az üzenetek
nyelve.
11 oldal
A 11. kijelzési oldal által kijeleztethető az alarmok (hibajelzések)
története ha megnyomjuk a jobboldali nyomógombot.
Alarm
történet
Ha az elektronikus rendszer hibát érzékel, megmaradó jelleg-
gel rögzíti azt az ún. alarm történetben (maximum 15 alarmig).
Minden regisztrált alarmhoz egy olyan kijelzési oldal tartozik,
mely 3 részből áll: tartalmaz egy alfanumerikus (betűből és
számból álló) kódot mely jelzi a hibajelenség típusát, egy szim-
bólumot, mely grakus módon jelzi a hiba fajtáját, végül pedig
egy üzenetet mely a 10. kijelzési oldalon kiválasztott nyelven
röviden leírja a hibát (például: Pompa bloccata= megszorult a
szivattyú). A jobboldali gombot megnyomva futtathatók a hiba-
történet oldalai.
A hibatörténet végén két kérdés jelenik meg:
1. „Reset Alarms?” (Reszeteljük az alarmokat?)
Az OK gombot megnyomva (baloldali nyomógomb) reszeteljük
a rendszerben esetleg még bentlévő alarmokat.
2. „Delete Alarms Log?”(Töröljük az alarm történetet?)
Az OK gombot megnyomva (baloldali nyomógomb) törlődnek a
hibatörténet alarmjai.
Megjegyzés: a „reszetelés” nem egyszerűen törlést jelent, ha-
nem a hibamentes alapállapot ismételt beállítását (…ha a hiba
jellege azt megengedi)
