116
РУССКИЙ
RU
- Системы рециркуляции БГВ с терморегуляционными клапанами на несущих
стойках.

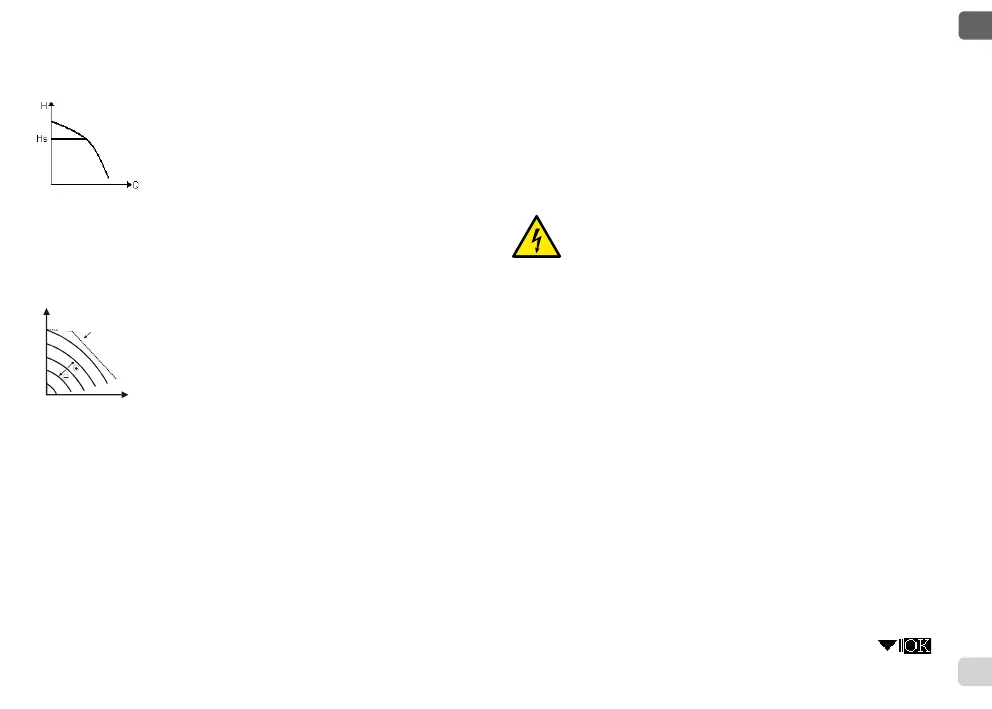

8.1.2 Регуляция постоянного дифференциального давления
В этом режиме регуляции дифференциальное давление под-
держивается постоянным независимо от водоразбора. Кон-
трольное значение Hs может быть задано на дисплее.
Такой режим рекомендуется для:
- Систем отопления и кондиционирования воздуха с низкими
потерями нагрузки.
- Систем с двумя трубам с терморегуляционными клапанами и с напором ≤ 2 м.
- Систем с одной трубой с терморегуляционными клапанами.
- Системы с натуральной циркуляцией.
- Первичные циркуляции с низкой потерей нагрузки.
- Системы рециркуляции БГВ с терморегуляционными клапанами на несущих стойках.
8.1.3 Регуляция по постоянной кривой
В этом режиме регуляции циркуляционный насос работает по ти-
пичным кривым с постоянной скоростью. Рабочая кривая выбирает-
ся после выбора скорости вращения посредством процентного ко-
эффициента. Значение 100% означает кривую максимального
предела. Фактическая скорость вращения может зависеть от ограни-
чений мощности и от дифференциального давления Вашей модели
циркуляционного насоса. Скорость вращения может быть задана на
дисплее. Этот режим регуляции рекомендуется для отопления и кондиционирова-
ния воздуха с постоянным расходом.
8.2 Дополнительные модули
Циркуляционные насосы EVOPLUS SMALL могут быть укомплектованы нескольки-
ми дополнительными модулями, позволяющими расширить диапазон их функций.
Подробности о порядке монтажа, конфигурации и эксплуатации дополнительных
модулей смотреть соответствующее тех. руководство.
9. КОНСОЛЬ УПРАВЛЕНИЯ
Функции циркуляционных насосов EVOPLUS SMALL могут быть изменены с кон-
соли управления, расположенной на крышке электронного блока управления. На
консоли имеются: графический дисплей, 4 кнопки навигации и 3 индика-
тора (см. Сх. 5).
9.1 Графический дисплей
При помощи графического дисплея можно просто и интуитивно просматривать
H
limitemassimo
верхний предел
меню, позволяющее проверять и изменять режимы работы системы и контрольных
рабочих значений. Кроме того на дисплее показывается состояние системы и архив
сохраненных самой системой сигнализаций.
9.2 Кнопки навигации
Для просмотра меню имеются 4 кнопки: 3 кнопки под дисплеем и 1 сбоку. Кнопки под
дисплеем называются активными, кнопка сбоку называется скрытой. Каждая страни-
ца меню показывает функцию, связанную с 3 активными кнопками (под дисплеем).
9.3 Индикаторы
Желтый индикатор: Сигнализация системы под напряжением.
Если включен, означает, что система запитана.
Никогда не снимайте крышку при включенном желтом индикаторе.
Красный индикатор: Сигнализация тревоги/неисправности в системе.
Если индикатор мигает, сигнализация не блокирует работу и управление насоса. Если
индикатор горит, не мигая, сигнализация блокирует работу и управление насоса.
Зеленый индикатор: Сигнализация ВКЛ./ВЫКЛ. насоса.
Если включен, насос вращается. Если выключен, насос остановлен.
10. МЕНЮ
Циркуляционные насосы EVOPLUS SMALL имеют меню пользователя, в которое
можно зайти с Главной страницы, нажав и отпустив центральную кнопку «Меню».
Ниже показаны страницы меню пользователя, на которых можно проверить состо-
яние системы и изменить ее настройки.
Если на страницах меню внизу слева показывается ключ, это означает, что измене-
ние параметров невозможно. Для разблокировки меню зайдите на Главную стра-
ницу (Home Page) и одновременно нажмите скрытую кнопку и кнопку под ключом
вплоть до исчезновения символа ключ.
Если в течение 60 минут не нажимается никакой кнопки, параметры автома-
тически блокируются, и дисплей гаснет. При нажатии какой-либо кнопки ди-
сплей включается, и показывается Главная страница «Home Page».
Для просмотра меню нажмите центральную кнопку.
Для возврата на предыдущую страницу держите нажатой скрытую кнопку, затем
нажмите и отпустите центральную кнопку.
Для изменения настроек используйте левую и правую кнопки.
Для подтверждения изменения параметра нажмите на 3 секунды центральную
кнопку «ОК». Подтверждение показывается следующим символом:
