impurităţi prezente în instalaţie (particule de nisip, particule de er şi nămol).
- In caz de intreţinere utilizaţi mereu un set de garnituri noi.
Nu izolaţi niciodată dispozitivul de control electronic.
5.2 Rotaţia Cap motoarelor
In caz că instalarea este efectuată pe tubaturi aşezate orizontal va  necesar să efectuaţi
o rotaţie de 90 grade a motorului cu dispozitivul electronic aferent pentru a menţine gradul
de protecţie IP şi pentru a pemite utilizatorului interacţionarea cu interfaţa gracă mai
confortabilă (a se vedea Figura 2).
Inainte de a efectua rotaţia circulatorului, asiguraţi-vă că circula-
torul a fost complet golit.
Pnetru a rota circulatorul EVOPLUS SMALL procedaţi după cum urmează:
1. Indepărtaţi cele 4 şuruburi de xare a capului circulatorului.
2. Rotiţi 90 de grade carcasa motorului impreună cu dispozitivul de control electro-
nic in sens orar sau antiorar in funcţie de necesitate.
3. Remontaţi şi inşurubaţi cele 4 şuruburi care xează capul circulatorului.
Dispozitivul de control electronic trebuie să rămână mereu in
poziţie verticală!
5.3 Valva de Nu Retur
Dacă instalaţia este dotată cu o valvă de nu retur, asiguraţi-vă că presiunea minimă a
circulatorului este mereu mai mare decât presiunea de inchidere a valvei.
6. CONEXIUNI ELECTRICE
Conexiunile electrice trebuie să e efectuate de către personal expert şi calicat.
-Circulatorul nu cere nici o protecţie externă a motorului.
-Controlaţi că tensiunea şi frecvenţa de alimentare corespund valorilor indicate pe
plăcuţa date de identicare a circulatorului.
6.1 Conexiune De Alimentare
Dupa ce aţi cablat cablul de alimentare aşa cum se arată în Figura 3 conectaţi-l la placă
aşa cum se arată în Figura 4.
Inainte de a alimenta circulatorul asiguraţi-vă că capacul panoului de control EVO-
PLUS SMALL este perfect inchis!
7. PORNIRE
Toate operaţiile de pornire trebuie efectuate cu capacul panou-
lui de control EVOPLUS SMALL închis!
Porniţi sistemul doar când toate conexiunile electrice şi hidrau-
lice au fost completate.
Evitaţi să operaţi circulatorul fără apă in instalaţie.
Lichidul din instalaţie, in afară de temperatură şi de presiune, se
poate găsi şi sub formă de vapor. PERICOL ARDERI!
Este periculos să se atingă circulatorul. PERICOL ARDERI!
Odată efectuate toate conectările electrice şi hidraulice, umpleţi instalaţia cu apă şi even-
tual cu glicol (pentru procentul maxim de glicol a se vedea par. 2) şi alimentaţi sistemul.
Odată pornit sistemul este posibilă modicarea modalităţii de funcţionare pentru a se
adapta mai bine la cerinţele instalaţiei (a se vedea par. 10).
8. FUNCŢIUNI
8.1 Moduri de Reglare
Circulatorii EVOPLUS SMALL permit efectuarea următoarelor modalităţi de reglare con-
form necesităţilor instalaţiei:
- Reglare cu presiune diferenţială proporţională in funcţie de uxul prezent in in-
stalaţie.
- Reglare cu presiune diferenţială constantă.
- Reglare cu curba constantă.
Modul de reglare poate  setat prin panoul de control EVOPLUS SMALL (a se vedea
par. 10).

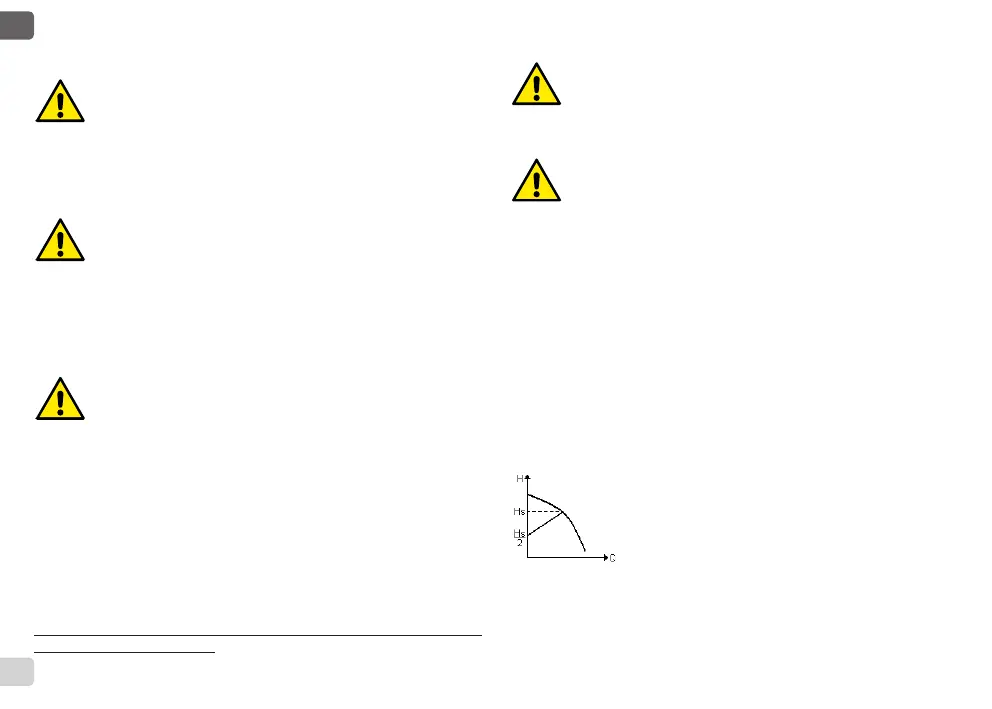

8.1.1 Reglare cu Presiune Diferenţială Proporţională
In acest mod de reglare, presiunea diferenţială este redusă sau mărită la
diminuarea sau mărirea de cerere de apă.
Set-point-ul Hs poate  setat de la display.
Reglare indicată pentru:
- Instalaţii de incălzire sau climatizare cu pierderi mari de sarcină.
- Sisteme cu două tuburi termostatice şi prevalenţă ≥ 4 m.
- Instalaţii cu regulator de presiune diferenţială secundară.
- Circuite primare cu pierderi mari de sarcină.
- Sisteme de recirculare sanitar cu valve termostatice pe coloane ascendente.
 
