109
PORTUGÊS
PT
- Sistemas de recirculação sanitária com válvulas termostáticas nas colunas mon-
tantes.

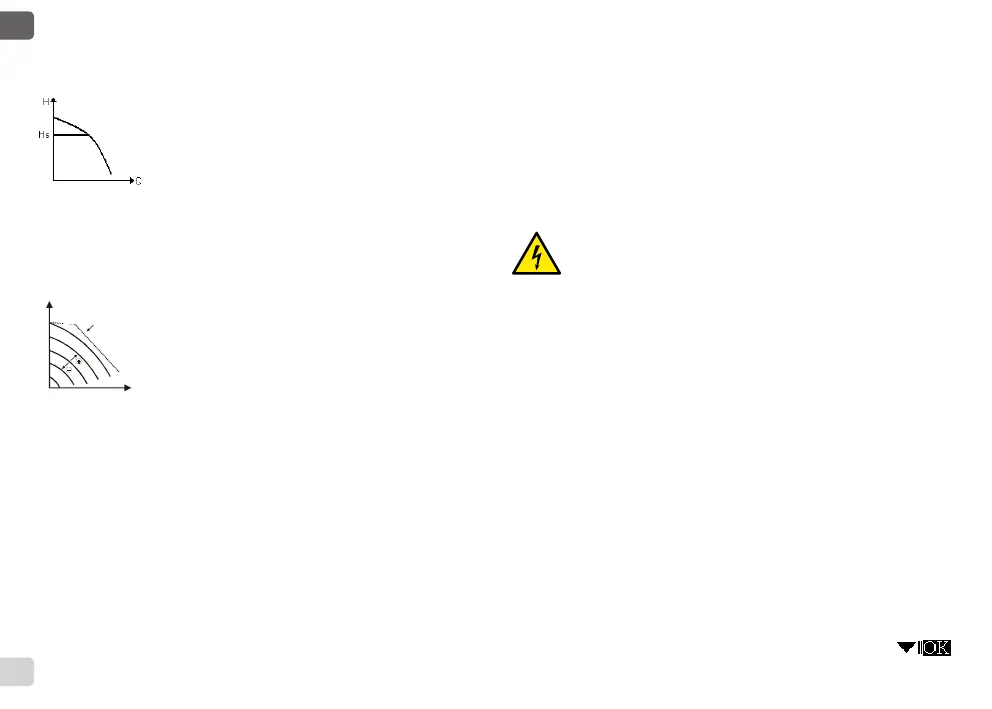

8.1.2 Regulação de Pressão Diferencial Constante
Nesta modalidade de regulação, a pressão diferencial é mantida
constante, independentemente da necessidade de água.
O setpoint Hs pode ser programado do visor.
Regulação indicada para:
- Instalações de aquecimento e ar condicionado com baixas
perdas de carga.
-Sistemas de dois tubos com válvulas termostáticas e altura manométrica ≤ 2 m.
-Sistemas de um tubo com válvulas termostática.
-Instalações de circulação natural.
-Circuitos primários com baixas perdas de carga.
-Sistemas de recirculação sanitária com válvulas termostáticas nas colunas montantes.
8.1.3 Regulação de curva constante
Nesta modalidade de regulação o circulador trabalha em curvas
características com velocidade constante. A curva de funciona-
mento é seleccionada programando a velocidade de rotação
através de um factor percentual. O valor 100% indica a curva de
limite máximo. A velocidade de rotação efectiva pode depender
das limitações de potência e de pressão diferencial do próprio
modelo de circulador.
A velocidade de rotação pode ser programada do visor.
Regulação indicada para instalações de aquecimento e ar condicionado de débito constante.
8.2 Módulos de Expansão
Os circuladores EVOPLUS SMALL podem estar providos de alguns módulos de expan-
são que permitem ampliar as suas funcionalidades.
Para os detalhes sobre as modalidades de instalação, conguração e utilização dos
módulos de expansão, remete-se para o manual especíco.
9. PAINEL DE CONTROLO
As funcionalidades dos circuladores EVOPLUS SMALL podem ser modicadas através
do painel de controlo que se encontra na tampa do dispositivo de controlo electrónico.
No painel encontram-se: um visor gráco, 4 teclas de navegação e 3 luzes LED de
sinalização (ver a Figura 5).
9.1 Visor gráco
Através do visor gráco será possível navegar num menu de maneira fácil e intuitiva que
H
limitemassimo
limite máximo
permitirá vericar e modicar as modalidades de funcionamento do sistema e o setpoint
de trabalho. Também será possível visualizar o estado do sistema e o histórico de even-
tuais alarmes memorizados pelo próprio sistema.
9.2 Teclas de navegação
Para navegar no interior do menu estão disponíveis 4 teclas: 3 teclas por baixo do visor
e 1 lateral. As teclas por baixo do visor são denominadas teclas activas e a tecla lateral é
denominada tecla escondida.Cada página do menu é feita de maneira a indicar a função
associada às 3 teclas activas (as por baixo do visor).
9.3 Luzes de sinalização
Luz amarela: Sinalização de sistema alimentado.
Acesa, indica que o sistema é alimentado.
Nunca remover a tampa se a luz amarela estiver acesa.
Luz vermelha: Sinalização de alarme/anomalia presente no sistema.
A luz acesa intermitente indica que o alarme não é bloqueante e a bomba pode ser pilo-
tada. A luz acesa xa indica que o alarme é bloqueante e a bomba não pode ser pilotada.
Luz verde: Sinalização de bomba ON/OFF.
Se acesa, a bomba está a funcionar. Se apagada, a bomba está parada.
10. MENU
Os circuladores EVOPLUS SMALL põem à disposição um menu utilizador que pode ser
acessado da Home Page premindo e soltando a tecla central “Menu”.
A seguir estão representadas as páginas do menu utilizador através das quais é possível
vericar o estado do sistema e modicar as suas programações.
Se as páginas dos menus mostrarem uma chave em baixo à esquerda, signica que
não é possível modicar as programações. Para desbloquear os menus, entrar na Home
Page e premir simultaneamente a tecla escondida e a tecla por baixo da chave até a
chave desaparecer.
Se não for premida nenhuma tecla durante 60 minutos, as programações bloqueiam-
-se automaticamente e o visor é desligado. Premindo uma tecla qualquer, o visor é
ligado novamente e é visualizada a “Home Page”.
Para navegar no interior dos menus, premir a tecla central.
Para retornar à página anterior, manter premida a tecla escondida, então premir e soltar
a tecla central. Para modicar as programações, utilizar as teclas esquerda e direita.
Para conrmar a modicação de uma programação, premir durante 3 segundos a tecla
central “OK”. A conrmação realizada será evidenciada pelo ícone seguinte:
