115
РУССКИЙ
RU
ловители для отделения и удаления возможных нечистот, циркулирующих в систе-
ме (частиц песка, металла и грязи).
- При тех. обслуживании всегда используйте комплект новых уплотнений.
Никогда не покрывать термоизоляцией электронный блок управле-
ния.
5.2 Вращение головок двигателя
Если монтаж производится на трубопроводах, расположенных горизонтально,
потребуется повернуть двигатель с соответствующим электронным блоком на 90
градусов для обеспечения класса электробезопасности IP, а также чтобы пользова-
тель имел более удобный доступ к графифескому интерфейсу (см.Сх. 2 ).
Перед вращением циркуляционного насоса проверьте, чтобы из него
была полностью слита жидкость.
Вращение циркуляционного насоса EVOPLUS SMALL выполняется в следующем
порядке:
1. Снимите 4 крепежных винта с головки циркуляционного насоа.
2. Поверните корпус двигателя вместе с электронным блоком управления на
90 градусов по часовой стрелке или против часовой стрелке, в зависимости
от необходимости.
3. Установите на место и закрутите 4 крепежных винта головки циркуляцион-
ного насоа.
Электронный блок управления всегда должен оставаться в верти-
кальном положении!
5.3 Обратный клапан
Если система оснащена обратным клапаном, проверить, чтобы минимальное дав-
ление циркуляционного насоса было всегда выше давления закрывания клапана.
6. ЭЛЕКТРОПРОВОДКА
Электропроводка должна выполняться опытным и квалифицированным персоналом.
-Циркуляционный насос не нуждается во внешнем предохранителе двигателя.
-Проверьте, чтобы напряжение и частота сети электропитания совпадали со значениями,
указанными на шильдике циркуляционного насоса.
6.1 Подсоединение линии электропитания
После каблирования сетевого кабеля, как показано на Схеме 3, под-
соединить его к плате, как показано на Схеме 4.
Перед подключением напряжения циркуляционного насоса проверить, чтобы крыш-
ка консоли управления EVOPLUS SMALL была прочно закрыта!
7. ЗАПУСК
Все операции по запуску должны выполняться с закрытой крыш-
кой консоли управления EVOPLUS SMALL! Запускать систему толь-
ко после завершения всех электрических и водопроводных соеди-
нений. Избегайте эксплуатации насоса в отсутствие воды в системе.
Жидкость, содержащаяся в системе, может находиться под давлением
или иметь высокую температуру, а также находиться в парообразном
состоянии. ОПАСНОСТЬ ОЖЕГОВ! Прикасаться к циркуляционному
насосу опасно. ОПАСНОСТЬ ОЖЕГОВ!
По завершении всех электрических и водопроводных подсоединений заполните си-
стему водой и при необходимости гликолем (максимальную концентрацию гликоля
см. в парагр. 3) и запитайте систему. После запуска системы можно изменить режим
работы для оптимального соответствия потребностям системы (см. парагр. 10).
8. ФУНКЦИИ
8.1 Режимы регуляции
Циркуляционные насосы EVOPLUS SMALL позволяют выполнить регуляцию в сле-
дующих режимах в зависимости от запросов системы:
- Регуляция пропорционального дифференциального давления по расходу в системе.
- Регуляция постоянного дифференциального давления.
- Регуляция по постоянной кривой.
Режим регуляции может быть задан на консоли управления EVOPLUS SMALL (см.
парагр. 10).

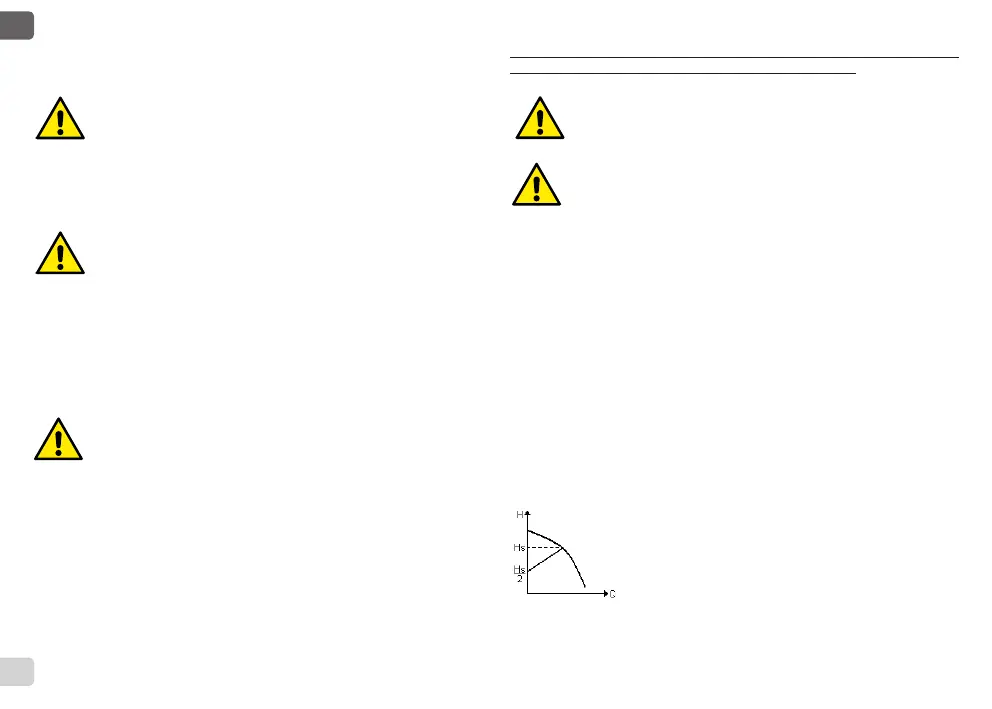

8.1.1 Регуляция пропорционального дифференциального давления
В этом режиме регуляции дифференциальное давление понижается или
повышается при сокращении или увеличении водоразбора.
Контрольное значение Hs может быть задано на дисплее.
Такой режим рекомендуется для.
- Систем отопления и кондиционирования воздуха со значи-
тельными потерями нагрузки.
- Системы с двумя трубам с терморегуляционными клапанами и с
напором ≥ 4 м.
- Системы с регуляцией вторичного дифференциального давления.
- Первичные циркуляции с высокой потерей нагрузки.
