46
ROMÂNĂ
RO

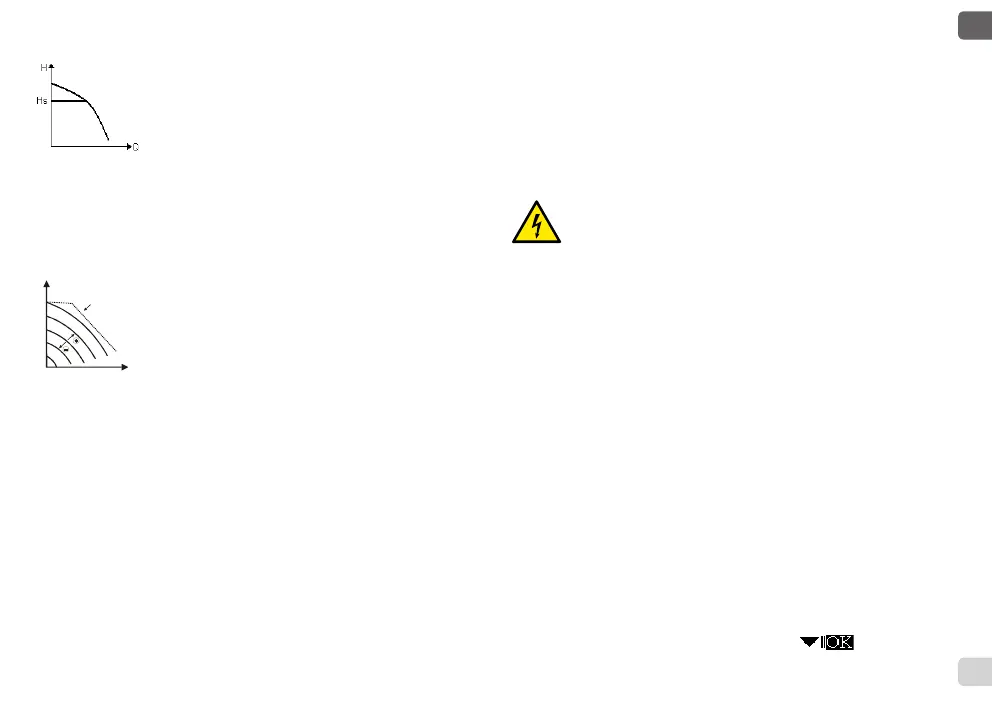

8.1.2 Reglare cu Presiune Diferenţială Constantă
In acest mod de reglare, presiunea diferenţială este menţinută constan-
tă, independent de cererea de apă.
Set-point-ul Hs poate setat de la display.
Reglare indicată pentru:
- Instalaţii de incălzire sau climatizare cu pierderi scazute de sarcină.
- Sisteme cu două tuburi cu valve termostatice şi prevalenţa ≥ 2 m.
- Sisteme monotub cu valve termostatice.
- Instalaţii cu circulaţie naturală.
- Circuite primare cu pierderi scăzute de sarcină.
- Sisteme de recirculare sanitară cu valve termostatice pe coloane ascendente.
8.1.3 Reglare cu curba constantă
In acest mod de reglare circulatorul lucrează pe curbe caracteristice la vite-
ză constantă. Curba de funcţionare este selecţionată setând viteza de
rotaţie prin intermediul unui factor de procent. Valoarea 100% indică cur-
ba limită maximă. Viteza de rotaţie efectivă poate depinde de limitările de
putere şi de presiunea diferenţială a propriului model de circulator.
Viteza de rotaţie poate setată de la display.
Regulation indicated for heating and conditioning plants with constant
ow.
8.2 Moduluri de Extensie
Circulatorii EVOPLUS SMALL pot avea nişte moduluri de extensie care permit extinderea
functionalităţilor.
Pentru detalii privind modalităţile de instalare, congurare şi utilizarea modulilor de extin-
dere a se vedea manualul specic.
9. PANOUL DE CONTROL
Funcţionalitatea circulatorilor EVOPLUS SMALL poate modicată prin intermediul
panoului de control situat pe capacul dispozitivului de control electric. Pe panou sunt
prezente: un display grac, 4 butoane de navigare şi 3 lumini LED de semnalizare (a se
vedea Figura 5).
9.1 Display Grac
Prin intermediul display-ului grac va posibil să navigaţi în interiorul unui meniu uşor şi
intuitiv care va permite vericarea şi modicarea modalităţilor de funcţionare al sistemului
şi al set-point-ului de lucru. Va de asemenea posibilă vizualizarea stării sistemului şi
istoricul eventualelor alarme memorizate de sistem.
H
limitemassimo
limită maximă
9.2 Butoane De Navigare
Pentru a naviga în interiorul meniului sunt puse la dispoziţie 4 butoane: 3 butoane sub
display şi 1 lateral. Butoanele sub display se numesc taste active iar butonul lateral se
numeşte buton ascuns.
Fiecare pagina din meniu este facută pentru a indica funcţia atribuită celor 3 butoane
active (cele sub display).
9.3 Lumini de Semnalare
Lumina galbenă: Semnalare de sistem alimentat.
Dacă este aprinsă înseamnă că sistemul este alimentat.
Nu îndepărtaţi niciodată capacul dacă lumina galbenă este
aprinsă.
Lumina roşie: Semnalare de alarmă/anomalie prezentă în sistem.
Dacă lumina se aprinde intermitent alarma nu este blocată şi pompa poate oricum
pilotată. Dacă lumina este xă alarma este blocantă şi pompa poate pilotată.
Lumina verde: Semnalare de pompa ON/OFF.
Daca este aprinsă, pompa se roteşte. Dacă este stinsă, pompa este oprită.
10. MENIU
Circulatorii EVOPLUS SMALL pun la dispoziţie un meniu utilizator accesibil de la Home
Page apăsând şi dând drumul la butonul central „Meniu”.
Mai jos sunt reprezentate paginile din meniul utilizator prin care se poate verica starea
sistemului şi modica setările.
Dacă paginile din meniuri indică o cheie în stânga jos înseamnă că nu puteţi modica
setările. Pentru a debloca meniurile mergeţi la Home Page şi apăsaţi simultan butonul
ascuns şi butonul sub cheie până când dispare cheia.
Dacă nu se apasă nici un buton timp de 60 de minute setările se blochează automat
şi se opreşte display-ul. Apăsând orice buton display-ul este repornit şi se aşează
„Home Page”.
Pentru a naviga în interiorul meniurilor apăsaţi butonul central.
Pentru a vă întoarce la pagina precedentă ţineţi apăsat butonul ascuns, aşadar apăsaţi
şi eliberaţi butonul central.
Pentru a modica setările utilizaţi butonul stâng şi drept. Pentru a conrma modicarea
unei setări apăsaţi 3 secunde butonul central „OK”.
Conrmarea va evidenţiată cu următoarea pictogramă:
