88
TÜRKÇE
TR
- ≥ 4 m basma yükseklikli, termostatik vanalar ile donatılmış iki borulu sistemler.
- Sekonder diferansiyel basınç regülatörlü tesisler.
- Yüksek yük kayıpları bulunduran primer devreler.
- Tesisat kolonları üzerindeki termostatik vanalar ile donatılmış sıhhi devridaim
sistemleri.

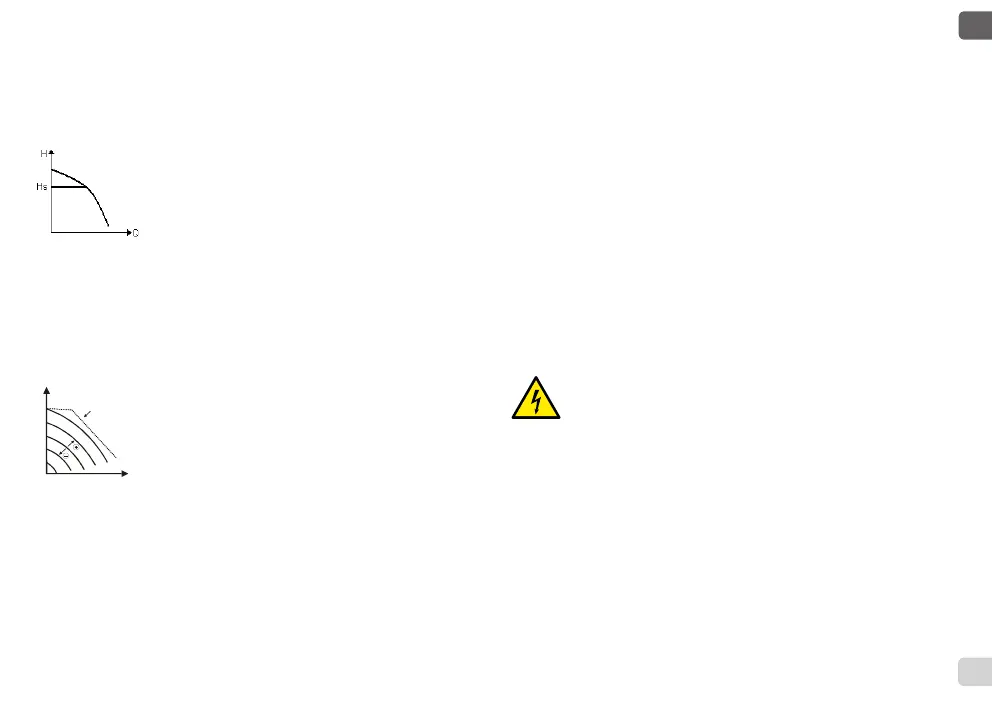

8.1.2 Sabit Diferansiyel Basınçlı Ayarlama
Bu ayarlama yönteminde diferansiyel basınç, su talebinden bağım-
sız olarak sabit tutulur.
Hs set-point ekrandan ayarlanabilir.
Ayarlama aşağıdakiler için tavsiye edilir:
- Düşük yük kayıpları bulunduran ısıtma ve klimatizasyon tesisleri.
- ≤ 2 m basma yükseklikli, termostatik vanalar ile donatılmış iki borulu sistemler.
- Termostatik vanalar ile donatılmış tek borulu sistemler.
- Doğal sirkülasyonlu tesisler.
- Düşük yük kayıpları bulunduran primer devreler.
- Tesisat kolonları üzerindeki termostatik vanalar ile donatılmış sıhhi devridaim
sistemleri.
8.1.3 Sabit eğrili ayarlama
Bu ayarlama yönteminde sirkülatör sabit hızda karakteristik eğriler
üzerinde çalışır. İşleme eğrisi, bir yüzde faktörü aracılığı ile rotasyon
hızı ayarlanarak seçilir. %100 değer, maksimum limit eğrisini belirtir.
Efektif rotasyon hızı, sirkülatörün modelinin diferansiyel basıncı ve
güç sınırlandırmalarına bağlı olabilir.
Rotasyon hızı ekrandan ayarlanabilir.
Ayarlama, sabit debili ısıtma ve klimatizasyon tesisleri için tavsiye
edilir.
8.2 Genleşme Modülü
EVOPLUS SMALL sirkülatörleri, bunların fonksiyonelliklerinin genişletilmesini sağlayan
bazı genleşme modülleri ile donatılmış olabilirler. Genleşme modüllerinin kurma, yapı-
landırma ve kullanım yöntemlerine ilişkin detaylar için ilgili özel kılavuzu referans olarak
alınız.
H
limitemassimo
Maksimum limit
9. KONTROL PANELİ
EVOPLUS SMALL sirkülatörlerin fonksiyonellikleri, elektronik kontrol cihazının kapağı
üzerinde bulunan kontrol paneli aracılığı ile değiştirilebilir.
Panelin üzerindekiler: bir grak ekran, 4 gezinti tuşu ve 3 sinyal LEDİ ışığı (bakınız Resim
5).
9.1 Grak Ekran
Sistemin işleme yöntemleri ve çalışma set-point’ini kontrol etmeyi ve değiştirmeyi sağla-
yacak olan grak ekran aracılığı ile kolay ve sezgisel şekilde bir menünün içinde gezin-
mek mümkün olacaktır.
Ayrıca sistemin durumunu ve söz konusu sistem tarafından belleğe kaydedilmiş olası
alarmların arka planını görüntülemek mümkün olacaktır.
9.2 Gezinti Tuşları
Menünün içinde gezinmek için 4 tuş sunulmuştur: Ekranın altında 3 tuş ve 1 yanal tuş.
Ekranın altındaki tuşlar, etkin tuşlar olarak adlandırılır ve yanal tuş, gizli tuş olarak ad-
landırılır.
Menünün her sayfası, 3 etkin tuşa (ekranın altındaki tuşlar) eşleştirilmiş fonksiyonu be-
lirtecek şekilde yapılmıştır.
9.3 Sinyal Işıkları
Sarı ışık: Sistem beslemede sinyali.
Yanık olması halinde sistemin beslemede olduğu anlamına gelir.
Sarı ışığın yanık olması halinde kapağı asla çıkarmayınız.
Kırmızı ışık: Sistemde alarm/arıza mevcut sinyali.
Işığın yanıp sönmesi halinde alarm, bloke edici değildir ve pompa her halükarda işletilebi-
lir. Işığın sabit olması halinde alarm, bloke edicidir ve pompa işletilemez.
Yeşil ışık: Pompa ON/OFF sinyali.
Yanık olması halinde pompa dönmektedir. Sönük olması halinde pompa stop’tadır.
10. MENÜLER
EVOPLUS SMALL sirkülatörler ortadaki “Menü” tuşuna basıp bırakılarak Anasayfadan
erişilebilecek bir kullanıcı menüsünü sunarlar.
Aşağıda, kullanıcı menüsü’nün sayfaları temsil edilmiştir; bunlar aracılığı ile sistemin du-
rumunu kontrol etmek ve sistemin ayarlarını değiştirmek mümkündür.
Menülerin sayfalarının solda aşağıda anahtar göstermesi halinde bu, ayarlamaları değiş-
tirmenin mümkün olmadığı anlamına gelir. Menüleri çözmek için Anasayfaya gidiniz ve
anahtar kaybolana kadar gizli tuşa ve anahtarın altındaki tuşa aynı anda basınız.
