- System med cirkulation av sanitärt vatten med termostatventiler på de vertikala
rören.

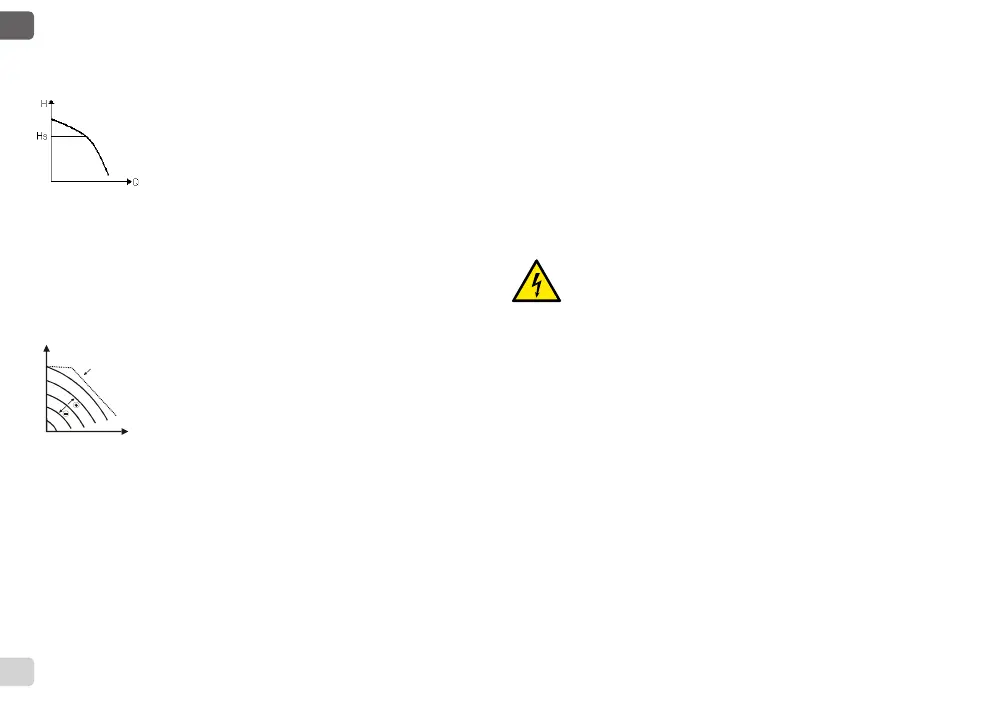

8.1.2 Inställning med jämnt differentialtryck
I detta inställningssätt förblir differentialtrycket jämnt oberoende av
vattenödet.
Börvärdet Hs kan ställas in från displayen.
Inställning avsedd för:
- Värme- och luftkonditioneringssystem med låga effektförluster.
- System med två rör med termostatventiler och uppfordringshöjd ≤ 2 m.
- System med ett rör med termostatventiler.
- System med naturlig cirkulation.
- Primärkretsar med låga effektförluster.
- System med cirkulation av sanitärt vatten med termostatventiler på de vertikala
rören.
8.1.3 Inställning med jämn kurva
I detta inställningssätt arbetar cirkulationspumpen enligt karakteris-
tiska kurvor med jämn hastighet. Driftkurvan väljs genom att rota-
tionshastigheten ställs in med en procentfaktor. 100 % motsvarar
kurvan för max. gräns. Den verkliga rotationshastigheten kan bero
på begränsningar av effekt och differentialtryck för den specika
modellen av cirkulationspump.
Rotationshastigheten kan ställas in från displayen.
Inställning avsedd för värme- och luftkonditioneringssystem med jämn kapacitet.
8.2 Utbyggnadsmoduler
Cirkulationspumparna i serie EVOPLUS SMALL kan utrustas med olika utbyggnadsmo-
duler för att öka deras funktion.
Se aktuell bruksanvisning för detaljerad information om installation, konguration och
användning av utbyggnadsmodulerna.
9. KONTROLLPANEL
Funktionerna hos cirkulationspumparna i serie EVOPLUS SMALL kan ändras med hjälp
av kontrollpanelen som är placerad på locket till den elektroniska kontrollanordningen.
Kontrollpanelen omfattar en grask display, fyra navigeringsknappar och tre signallampor
(se Figur 5).
H
limitemassimo
max. gräns
9.1 Grask display
Med hjälp av den graska displayen går det enkelt att navigera i en användarvänlig meny
och ändra systemets funktionssätt och driftbörvärdet. Det går även att visa systemstatu-
sen och ev. larmhistorik som har lagrats av systemet.
9.2 Navigeringsknappar
Det går att navigera i menyn med hjälp av fyra knappar: Tre knappar under och en knapp
bredvid displayen. Knapparna under displayen kallas aktiva knappar och knappen bred-
vid displayen kallas dold knapp.
Varje menysida är utformad så att den indikerar funktionen som är förknippad med de tre
aktiva knapparna under displayen.
9.3 Signallampor
Gul signallampa: Signalerar att systemet är spänningsförande.
Systemet är spänningsförande när signallampan lyser.
Ta aldrig bort höljet när den gula signallampan lyser.
Röd signallampa: Signalerar larm/felfunktion i systemetc.
Om signallampan blinkar medför inte larmet någon blockering och pumpen kan fortfa-
rande styras. Om signallampan lyser med fast sken medför larmet en blockering och
pumpen kan inte styras.
Grön signallampa: Signalerar pump ON/OFF.
Pumpen är i drift när signallampan lyser. Pumpen är avstängd när signallampan är släckt.
10. MENY
Cirkulationspumparna i serie EVOPLUS SMALL har en Användarmeny som går att kom-
ma åt från Home Page genom att du trycker på och släpper upp mittknappen Menu.
Nedan visas sidorna i Användarmeny som kan användas för att kontrollera systemstatu-
sen och ändra systeminställningarna.
Inställningarna går inte att ändra om det nns en nyckel nere till vänster på menysidorna.
Lås upp menyerna genom att gå till Home Page och trycka på den dolda knappen samti-
digt med knappen under nyckeln tills nyckeln försvinner.
Trycker du inte på någon knapp på 60 minuter blockeras inställningarna automa-
tiskt och displayen stängs av. Trycker du på en av knapparna sätts displayen på
och Home Page visas.
Tryck på mittknappen för att navigera i menyerna.
Håll den dolda knappen nedtryckt och tryck ned och släpp upp mittknappen för att återgå
till föregående sida.
