DAB Evoplus Small Series User Manual

ESPAÑOL
ES
18
- Circuitos primarios con altas pérdidas de carga.
- Sistemas de recirculación sanitaria con válvulas termoestáticas en las columnas
montantes.

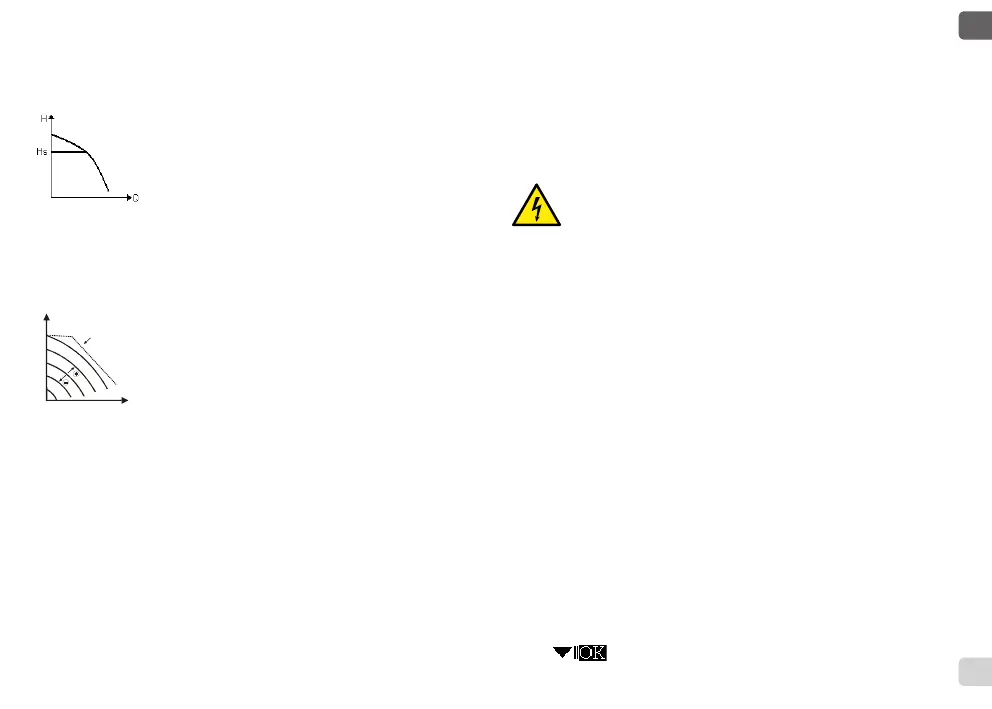

8.1.2 Regulación de presión diferencial constante
Con este modo de regulación se mantiene constante la presión diferen-
cial, independientemente de la demanda de agua.
Se puede congurar el set-point Hs con el display.
Regulación indicada para:
- Instalaciones de calentamiento y acondicionamiento con bajas
pérdidas de carga.
- Sistemas de dos tubos con válvulas termoestáticas y altura de descarga ≤ 2 m.
- Sistemas monotubo con válvulas termoestáticas.
- Instalaciones con circulación natural.
- Circuitos primarios con bajas pérdidas de carga.
- Sistemas de recirculación sanitaria con válvulas termoestáticas en las columnas montantes.
8.1.3 Regulación de curva constante
En este modo de regulación, el circulador trabaja con curvas caracterís-
ticas a velocidad constante. Se selecciona la curva de funcionamiento
congurando la velocidad de rotación con un factor porcentual. El valor
100% indica la curva límite máximo. La velocidad de rotación efectiva
puede depender de las limitaciones de potencia y de presión diferencial
del propio modelo de circulador.
Es posible congurar la velocidad de rotación desde el display.
Regulación indicada para instalaciones de calentamiento y acondicionamiento de caudal constante.
8.2 Módulos de expansión
Es posible equipar los circuladores EVOPLUS SMALL con algunos módulos de expan-
sión para ampliar sus funcionalidades.
Para informaciones sobre los modos de instalación, conguración y empleo de los módu-
los de expansión, consultar el manual especíco.
9. PANEL DE CONTROL
Es posible modicar las funciones de los circuladores EVOPLUS SMALL mediante el panel de
control situado en la tapa del dispositivo de control electrónico. En el panel hay: un display
gráco, 4 teclas de desplazamiento y 3 luces LED de señalización (ver Figura 5).
9.1 Display gráco
Con el display gráco el desplazamiento por el menú para vericar y modicar los modos
de funcionamiento del sistema y el set-point de trabajo es fácil e intuitivo. Además, será
posible visualizar el estado del sistema y el histórico de posibles alarmas memorizadas
por éste.
 

H
Q
limitemassimo
límite máximo
9.2 Teclas de desplazamiento
Hay 4 teclas para desplazarse por el menú: 3 teclas bajo el display y 1 lateral. A las teclas
bajo el display se las llama teclas activas, y a la tecla lateral tecla escondida.
En cada página del menú se indica la función asociada a las 3 teclas activas (las que
están bajo el display).
9.3 Luces de señalización
Luz amarilla: Señalización de sistema alimentado.
De estar encendida, indica que el sistema está alimentado.
No desmontar nunca la tapa con la luz amarilla encendida.
Luz roja: Señalización de alarma/anomalía presente en el sistema.
Si la luz parpadea, signica que la alarma es sin bloqueo y por lo tanto es posible pilotar
la bomba. En cambio, si la luz es ja, indica que la alarma es con bloqueo y no es posible
pilotar la bomba.
Luz verde: Señalización de bomba ON/OFF.
De estar encendida, indica que la bomba está funcionando. Si está apagada, indica que
la bomba está parada.
10. MENÚ
Los circuladores EVOPLUS SMALL cuentan con un menú usuario accesible desde la Pági-
na Inicial apretando y soltando la tecla central “Menú”.
A continuación aparecen las páginas del menú usuario que sirven para vericar el estado
del sistema y modicar sus conguraciones.
Si en la parte inferior izquierda de las páginas del menú aparece una llave, signica
que no es posible modicar las conguraciones. Para desbloquear el menú, ir a la Pá-
gina Inicial y pulsar a la vez la tecla escondida y la tecla bajo la llave, hasta que ésta
desaparezca.
Si no se pulsa ninguna tecla por 60 minutos, se bloquean automáticamente las con-
guraciones y el display se apaga. Al presionar una tecla cualquiera, se reactiva el
display y se visualiza la “Página inicial”.
Para desplazarse por el menú, pulsar la tecla central.
Para volver a la página anterior, mantener presionada la tecla escondida y luego pulsar
y soltar la tecla central.
Para modicar las conguraciones, utilizar las teclas izquierda y derecha.
Para conrmar la modicación de una conguración, pulsar la tecla central “OK” por 3
segundos. La conrmación se resalta con el siguiente icono:

