DAB Evoplus Small Series - Elektromos Bekötések; A Motor Fejrészek Elfordítása; Egyirányú Szelep; Elektromos Bekötés

143
MAGYAR
HU
tor házrészének kondenzvíz ürítő furatai ne záródjanak el vagy ne váljanak bizonyos
mértékben eltömődötté.
- A berendezés hatékonyságának és a keringető szivattyú hosszú élettartamának ga-
rantálása érdekében a következőket javasoljuk: mágneses üledékszűrők beépítése
javasolt az esetleges szennyeződések leválasztása és összegyűjtése érdekében,
melyek a rendszerben jelen vannak (homok, vastartalmú részecskék, és sáros üledék).
- Karbantartás esetén mindig használjon új, eredeti tömítő-készletet.
TILOS az elektronikus részegység hőszigetelése.
5.2 A motor fejrészek elfordítása
Vízszintes csővezetéken történő installáció esetén a motort a hozzátartozó elektronikus
résszel együtt 90 fokkal el kell forgatni annak érdekében, hogy fenntartható legyen a
garantált IP védelem illetve kényelmes legyen a grakus kijelzés követése a kezelő
számára (lásd 2. ábra).
A keringető szivattyú elfordítása előtt győződjön meg arról, hogy a szi-
vattyú teljesen víztelenítve van!
Az EVOPLUS SMALL keringető szivattyú elfordítását a következőképpen végezze:
1. Távolítsa el a szivattyú fejrészének 4 db. rögzítőcsavarját.
2. Fordítsa el az órajárás szerinti vagy azzal ellentétes irányba (szükség szerint) 90
fokkal a motorházat az elektronikus vezérlő egységgel együtt.
3. Szerelje vissza és feszítse meg a 4 db. rögzítőcsavart.
Figyelem: az elektronikus vezérlő egységnek mindig függőleges pozíci-
óban kell maradnia!
5.3 Egyirányú szelep
Ha a rendszerbe egyirányú szelep van beépítve, győződjön meg arról, hogy a szivattyú
minimális nyomása mindig nagyobb, mint a szelep zárónyomása.
6. ELEKTROMOS BEKÖTÉSEK
Az elektromos bekötéseket tapasztalattal rendelkező, képzett szakembernek kell vé-
geznie.
-A keringető szivattyú nem igényel semmilyen külső motorvédelmet.
-Ellenőrizze, hogy a rendelkezésre álló tápfeszültség adatai megfelelnek a szivattyú
adattábláján feltüntetett értékeknek.
6.1 Elektromos bekötés
Miután kialakította a szivattyú kábelezését a 3. ábra szerint, végezze el az elektromos
panelhez történő bekötést a 4. ábra szer.
Figyelem: az EVOPLUS SMALL keringető szivattyú áram alá helyezése előtt
ellenőrizze, hogy a vezérlő panel fedele tökéletesen zárt!
7. A SZIVATTYÚ BEINDÍTÁSA
Figyelem: Minden indítási műveletet úgy kell végezni, hogy az Evoplus
Small keringető szivattyú elektromos vezérlő paneljének fedele zárt ál-
lapotban van! Csak akkor indítsa be a rendszert, amikor minden elektro-
mos és hidraulikus bekötés befejezetté vált.
Elkerülendő a szivattyú víz nélküli működtetése.
A keringtetett rendszerben lévő folyadék amellett, hogy magas hőmér-
sékletű és nyomás alatt van, még gőzt is tartalmazhat! FIGYELEM ÉGÉS-
VESZÉLY! Tilos a keringető szivattyút megérinteni! FIGYELEM ÉGÉSVESZÉLY!
Miután minden elektromos és hidraulikus bekötés megtörtént, töltse fel a rendszert vízzel
vagy víz és glikol (fagyálló folyadék – max. 30%) keverékével és helyezze tápfeszültség
alá a rendszert. Miután a szivattyú beindult, a működési mód módosítható a rendszer által
elvárt követelmények teljesítése érdekében (lásd: 10).
8. FUNKCIÓK
8.1 Beállítási módok
Az EVOPLUS SMALL keringető szivattyúk a rendszer igényeinek függvényében a
következő beállítási módban működhetnek:
- „Arányos differenciálnyomás” működési módba történő beállítás a rendszerben
lévő áramlás függvényében.
- „Állandó differenciálnyomás” működési módba történő beállítás.
- Konstans jelleggörbe szerinti működés.
A szabályzási mód az EVOPLUS SMALL vezérlőpaneljén állítható be (lásd 10).

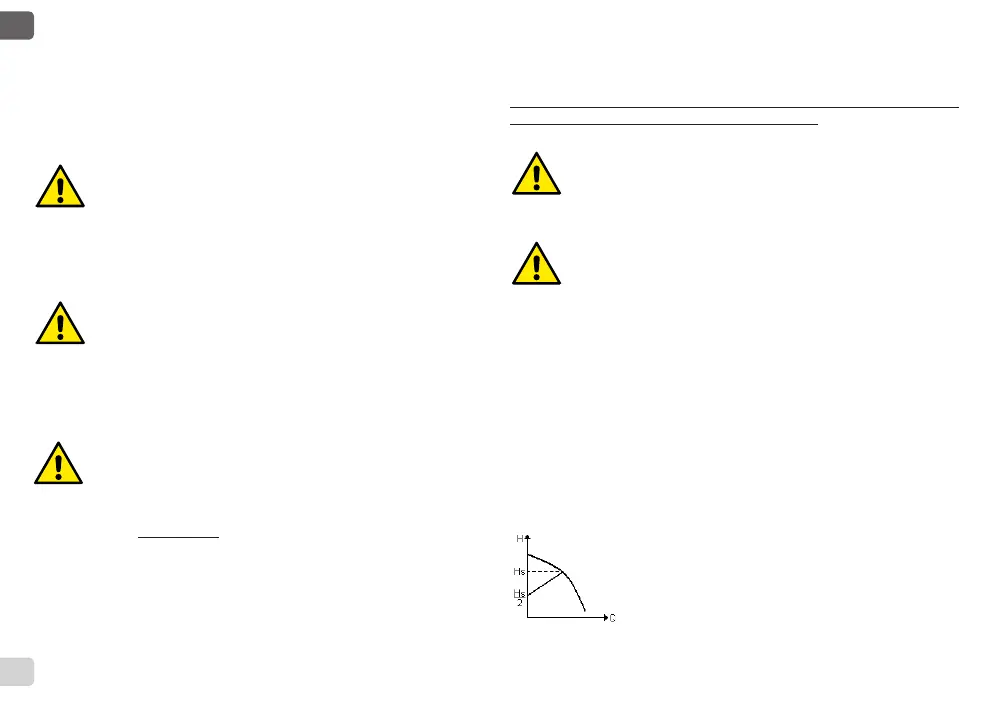

8.1.1 Arányos differenciálnyomás működési módba történő beállítás
Ebben a működési módban a vízmennyiségi igény függvé-
nyében változik (csökken vagy nő) a differenciálnyomás. A
beállítási pont (Hs set-point) a display-n keresztül beállítható.
Ez a működési mód a következő esetekben javasolt:
- Jelentős töltésveszteséggel működő fűtő vagy kondicionáló beren-
dezések.
- Kétcsöves, termosztát szeleppel ellátott rendszerek melyeknél az emelési ma-
gasság ≥ 4 m.
 
