FRANÇAIS
FR
34
Page 11.0

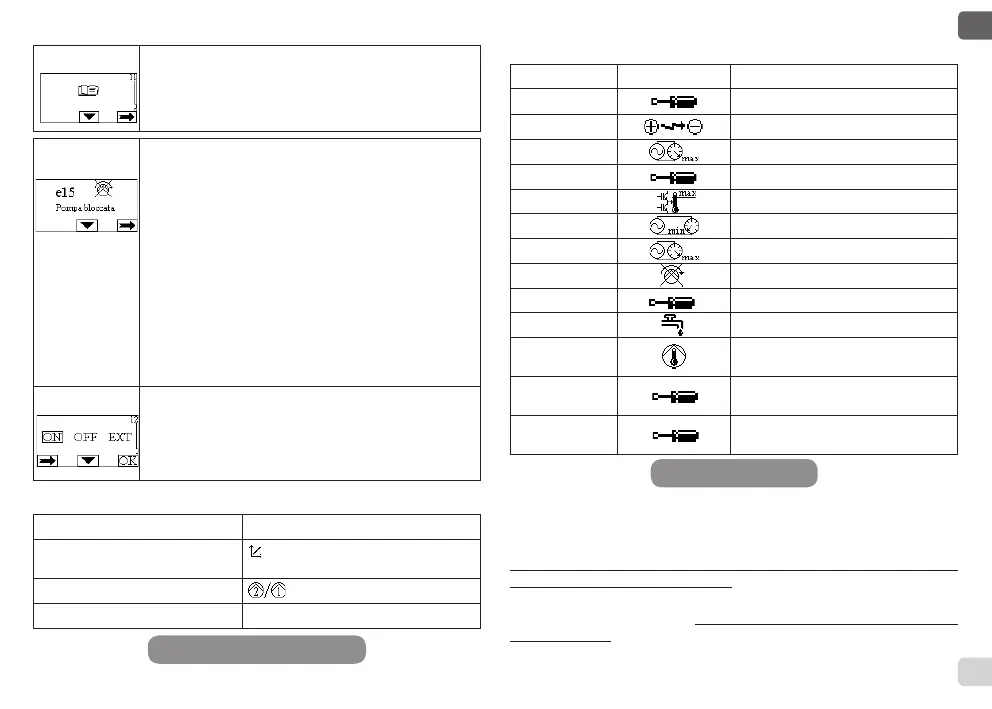

Dans la page 11.0 on peut afcher l’historique des alarmes en
pressant la touche droite.
Historique des
alarmes
Si le système détecte des anomalies, il les enregistre de
manière permanente dans l’historique des alarmes (pour un
maximum de 15 alarmes). Pour chaque alarme enregistrée
s’afche une page constituée de 3 parties: un code alphanu-
mérique qui identie le type d’anomalie, un symbole qui illustre
graphiquement l’anomalie et enn un message dans la langue
sélectionnée à la Page 10.0 qui décrit brièvement l’anomalie.
En pressant la touche droite on fait déler toutes les pages
de l’historique.
À la n de l’historique, 2 questions s’afchent:
1.“Acquitter alarmes?”
En pressant OK (touche gauche) les éventuelles alarmes en-
core présentes dans le système se réinitialisent.
2.“Effacer historique alarmes”
En pressant OK (touche gauche) les alarmes mémorisées
dans l’historique s’effacent.
Page 13.0
Dans la page 13.0 on peut congurer le système dans l’état
ON ou OFF.
Si on sélectionne ON la pompe est toujours allumée.
Si on sélectionne OFF la pompe est toujours éteinte.
11. CONFIGURATIONS D’USINE
Paramètre Valeur
Mode de régulation
= Régulation à pression différentielle
proportionnelle
Mode de fonctionnement jumelé = Alterné toutes les 24h
Commande démarrage pompe ON





Tableau 1: Congurations d’usine
12. TYPES D’ALARME
Code Alarme Symbole Alarme Description Alarme
e0 - e16; e21 Erreur interne
e17 - e19 Court-circuit
e20 Erreur tension
e22 - e31 Erreur interne
e32 - e35 Surchauffe du système électronique
e37 Tension basse
e38 Tension haute
e39 - e40 Pompe bloquée
e46 Pompe déconnectée
e42 Marche à sec
e56
Surchauffe moteur (intervention protec-
tion moteur)
e57
Fréquence du signal extérieur PWM
inférieure à 100 Hz
e58
Fréquence du signal extérieur PWM
supérieure à 5 kHz
INFORMATION
Questions fréquentes (FAQ) concernant la directive sur l’écoconception 2009/125/CE
établissant un cadre pour la xation d’exigences en matière d’écoconception applicables
auxproduits liés à l’énergie et ses règlements d’application:
http://ec.europa.eu/enterprise/policies/sustainable-business/documents/eco-de-
sign/guidance/les/20110429_faq_en.pdf
Lignes directrices qui accompagnent les règlements de la commission pour l’application
de la directive sur l’écoconception: http://ec.europa.eu/energy/efciency/ecodesign/
legislation_en.htm - voir circulateurs.













Tableau 2: Liste alarmes
