Denon AVC-A1SR

Terminale CONTROL
Effettuate la seguente operazione prima di usare l'unità di controllo esterno collegato al terminale RS-232C:
1. Premete il tasto ON/STNDBY sull'unità principale ed impostate il modo operativo nell'unità.
2. Effettuate l'operazione per spegnere la corrente proveniente dall'unità di controllo esterno.
3. Controllate che il prodotto è stato impostato nel modo d'attesa.
Dopo aver controllato i punti qui sopra, controllate i collegamenti dell'unità di controllo esterno. L'operazione è possibile.
127
ITALIANO
SURR.-B
SURR.-A
CENTER
R
R
R
L
R
L
SAT1
VIDEO
S-VIDEO
OUT
OUT IN
IN
IN
EXT. IN-1
SW
12
EXT. IN
(REMOTE CONTROL)
ROOM TO ROOM
DENON
LINK
POWER AMP
RS-232C
TRIGGER OUT
DC 12V 20mA MAX.
OPTICAL
DIGITAL
345
12345
EXT. IN-2 PRE OUT
IN OUT
AUDIO
VDP TV
DBS /
V. AUX VCR-1 VCR-2 VCR-3 VCR-1 VCR-2 VCR-3
SAT
DVD
CENTER SURR.
SURR.
BACK
SURR.
BACK
SURR.
BACK
FRONT CENTER SURR.FRONT
DOLBY DIGITAL RF
CENTER SURR.FRONTPHONO
CD
COAXIAL
CONTROL OUT
OUT IN
IN
SW SW
TUNER
SIGNAL
GND
SPEAKER SYSTEMS
SB /
MULTI
R
R
L
R
L
R
L
Decodificatore con un’uscita
analogica a 8- o 6 canali
Front
Surround posteriore
Surround
Subwoofer Center
Per ulteriori informazioni sulla riproduzione usando delle prese di ingresso esterno (EXT.IN), fate riferimento
alla pagina 143.

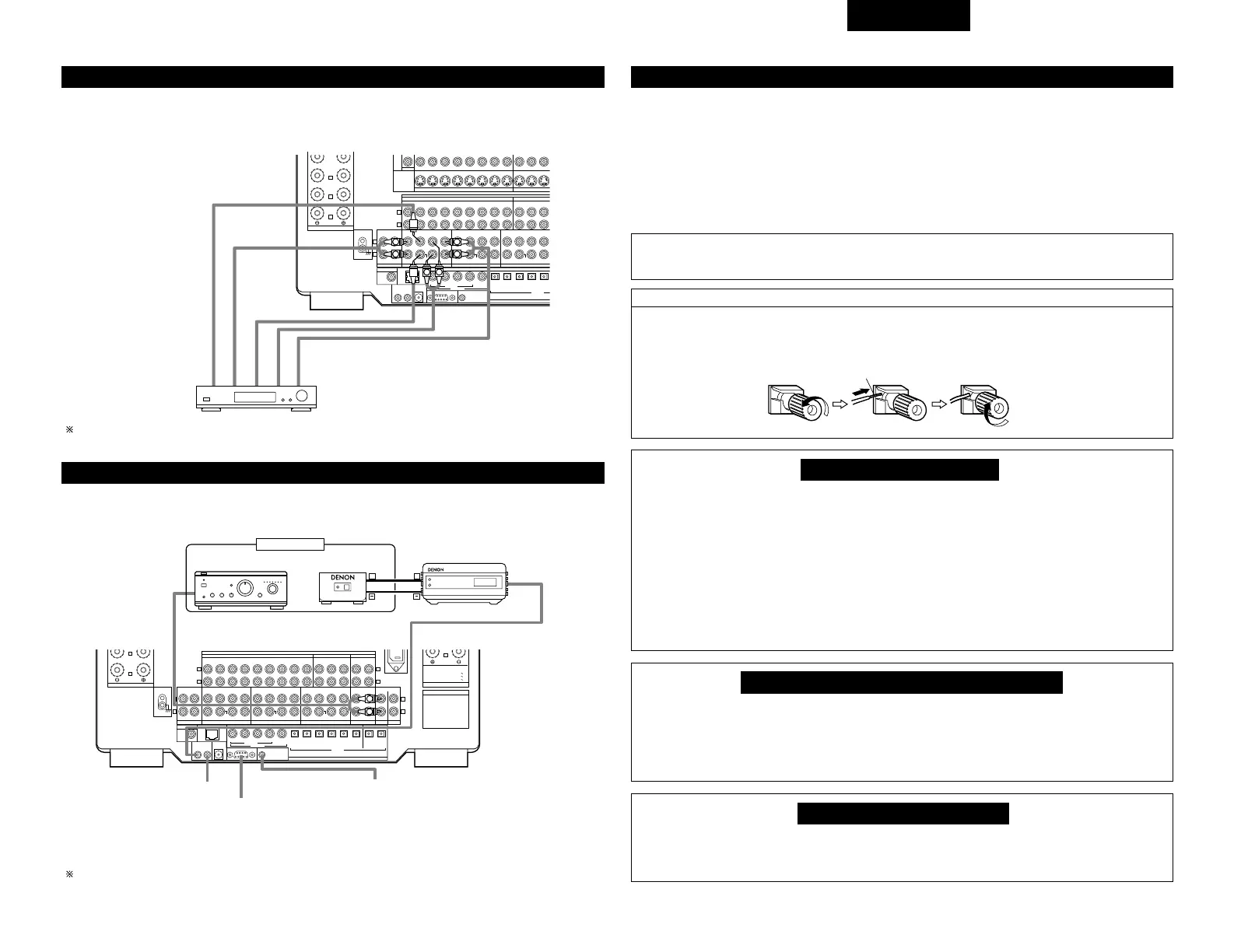

Collegamento delle prese di ingresso esterno (EXT. IN)
• Queste prese servono per inserire segnali audio multicanali provenienti da un decoder esterno oppure da un
componente dotato di un tipo di decoder multicanali diverso, ad esempio un lettore audio DVD o un lettore
SACD multicanali o da altri decoder futuri del formato sonoro multicanali.
• Prima di effettuare i collegamenti, fate riferimento al manuale delle istruzioni dell’altro componente.
SURR
.-
B
R
R
L
R
L
R
L
R
L
IN
IN
EXT. IN-1
SW
12
EXT. IN
(REMOTE CONTROL)
ROOM TO ROOM
DENON
LINK
POWER AMP
RS-232C
TRIGGER OUT
DC 12V 20mA MAX.
OPTICAL
DIGITAL
345
12345656
EXT. IN-2 PRE OUT OUT
PREOUT OUT
OUT
IN OUT
AUDIO
IN
VDP TV
DBS /
V. AUX VCR-1 VCR-2 VCR-3 VCR-1 VCR-2 VCR-3
SAT
MD /
TAPE-2
CDR /
TAPE-1
MD / MULTI ZONE
TAPE-2 1 2
CDR /
TAPE-1
DVD
CENTER SURR.
SURR.
BACK
SURR.
BACK
SURR.
BACK
FRONT CENTER SURR.FRONT
DOLBY DIGITAL RF
CENTER SURR.FRONTPHONO
CD
COAXIAL
CONTROL OUT
OUT IN
IN
SW SW
TUNER
SIGNAL
GND
SPEAKER SYSTEMS
SB /
MULTI
R
SPEAKER SYSTEMS
SPEAKER IMPEDANCE
FRONT, CENTER, SURROUND BACK
SURROUND A OR B / 6 16Ω
A + B / 8 16Ω
/ 6 16Ω
AC OUTLETS
SWITCHED 100W MAX.
AC 230V 50Hz
MULTI
L
L
R
++
OUTPUT
INPUT
AUX OUT
B
Un'altra stanza
Preamplificatore-amplificatore
principale integrato
Prese di estensione per usi futuri.
Per ulteriori informazioni sulle operazioni usando le prese MULTI ZONE, fate riferimento alla pagina 144,145.
Collegamento delle prse MULTI ZONE
• Se collegate un altro preamplificatore o amplificatore principale (integrato), le prese multizone possono essere
usate per riprodurre un’altra fonte di programma in un’altra stanza allo stesso tempo. (Fate riferimento alla
pagina 144,145.)
Impedenza dell’altoparlante
• Potete collegare degli altoparlanti con un’impedenza
da 6 a 16 Ω/ohm per gli altoparlanti frontali e
centrale.
• Potete collegare degli altoparlanti con un’impedenza
da 6 a 16 Ω/ohm come altoparlanti surround.
• Il circuito di protezione si può attivare se usate
l’unità per un lungo periodo ad un alto volume dopo
aver collegato degli altoparlanti con un’impedenza
inferiore all’impedenza specificata.
NOTA:
Non toccate mai i terminali degli altoparlanti quando la corrente è accesa, altrimenti potete ricevere
una scossa elettrica.
Collegamento dei cavi degli altoparlanti
1. Allentate il
terminale
girandolo in senso
antiorario.
2. Inserite il cavo. 3. Serratelo girandolo
in senso orario.
Attorcigliate il cavo leggermente o isolatene l’anima.
Circuito di protezione
• Quest’unità è stata dotata di un circuito di protezione ad alta velocità. Lo scopo di questo circuito è di
proteggere gli altoparlanti in caso di un corto circuito improvviso dell’amplificatore di potenza e di una
grande sovratensione, quando la temperatura intorno all’unità diventa molto alta o quando l’unità viene
usata con un’alta uscita per un lungo periodo, con un conseguente aumento estremo della temperatura.
All’attivazione del circuito di protezione, l’uscita degli altoparlanti viene bloccata e il LED di indicazione
dell’alimentazione lampeggia. In tal caso, seguite questi passi: assicuratevi di spegnere l’unità, controllate
se ci sono degli errori nel cablaggio dei cavi degli altoparlanti o dei cavi di ingresso ed attendete che l’unità
si raffreddi se necessario. Migliorate la condizione di ventilazione intorno all’unità e riaccendete la
corrente.
Se il circuito di protezione viene attivato nuovamente, anche se non ci sono dei problemi di cablaggio o di
ventilazione intorno all’unità, spegnete la corrente e rivolgetevi ad un centro di assistenza DENON.
Nota sull’impedenza degli altoparlanti
• Il circuito di protezione può scattare se l’unità viene usato per lunghi periodi ad un alto volume se usate
degli altoparlanti con un’impedenza inferiore a quella specificata (per esempio, altoparlanti con
un’impedenza inferiore a 4 Ω/ohm). Se si attiva il circuito di protezione, l’uscita dell’altoparlante viene
interrotta. Spegnete l’unità, attendete che si raffreddi, migliorate la ventilazione intorno all’unità, poi
riaccendete la corrente.
Ventola di raffreddamento
• L’ AVC-A1SR è dotato di una ventola di raffreddamento per evitare che la temperatura all’interno
dell’apparecchio si alzi. La ventola viene attivat solo in determinate condizioni di uso. È sensibile al livello
della temperatura e del volume per ridurre al minimo o prevenire il rumore udibile del ventilatore.
Collegamenti del sistema degli altoparlanti
• Collegate i terminali degli altoparlanti con gli
altoparlanti assicurandovi che le polarità siano giuste
( < con <, > con > ). Un’errata polarità può causare
un suono centrale debole, un orientamento poco
chiaro dei vari strumenti musicali e il senso di
direzione stereo.
• Quando effettuate i collegamenti, fate attenzione
che nessun conduttore individuale del cavo
dell’altoparlante non venga in contatto con i
terminali adiacenti, con altri cavi degli altoparlanti o
con il pannello posteriore.
TRIGGER OUT
L'alimentazione CC 12V si accende e si spegne quando accendete e
spegnete la corrente del prodotto.
