TV eller satellitmottagare

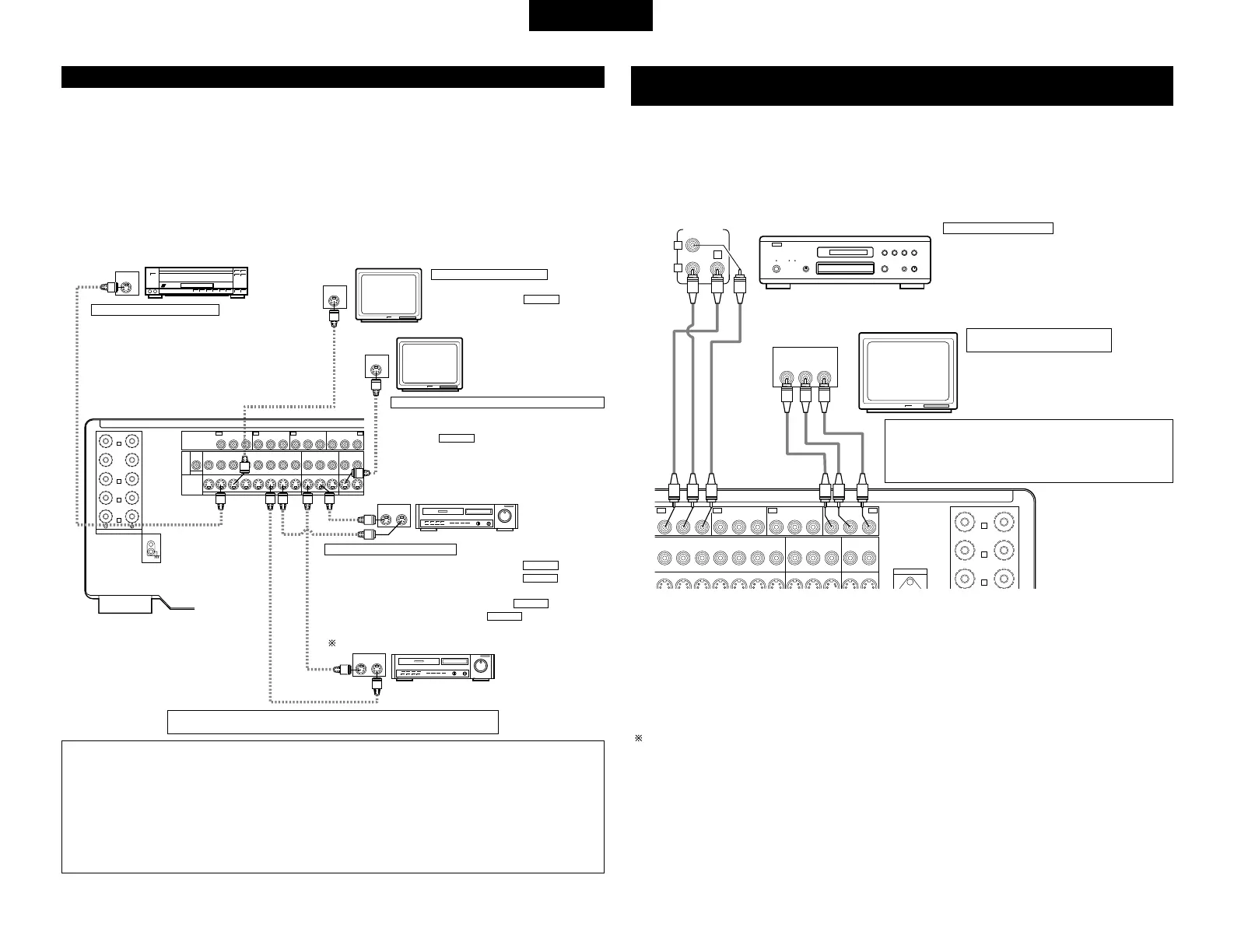

Anslutning av videodisc-spelare
Anslutning av en TV vars mottagare inte skall användas
Anslutning av videobandspelare
Anslutning av TV/DBS-tuner
VDP
• Anslut video disc-spelarens S-videoutgång till den kontakten
märkt S-VIDEO VDP IN med en S-videokabel.
• En DVD-spelare kan anslutas till DVD-kontakterna på
motsvarande sätt.
• Det går också att ansluta en videodisc-spelare, DVD-
spelare, videokamera, spelkonsol m m till V.AUX-
kontakterna.
MONITOR OUT
• Anslut TV’ns eller DBS-tunerns S-videoingångar (S-VIDEO
INPUT) till MONITOR OUT-1-kontakten med en
S-videokabel.
• TV’n kan också anslutas till S-VIDEO MONITOR OUT-2 på
samma sätt.
S-VIDEO
• Anslut TV’ns eller DBS-tunerns S-videoutgång
(S-VIDEO OUTPUT) till TV/DBS IN-
kontakten med en S-videokabel.
S-VIDEO
• Anslut videobandspelarens S-utgång (S-OUT) till VCR-1 IN-
kontakten, och videobandspelarens S-ingång (S IN) till VCR-1 OUT-
kontakten med S-videokablar.
• Anslut videobandspelarens S-utgångar (S-OUT) till VCR-2 IN, och
videobandspelarens S-ingångar (S-IN) till VCR-2 OUT med S-
videokablar.
Anslut det tredje videodäcket till VCR-3-anslutningarna på samma sätt.
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO
Anslut alla in- och utgångar enligt beskrivningarna på sid 245.
OBSERVERA:
• När S-Video-jacken används för anslutning av en spelare rekommenderar vi att de även används för
anslutning av TV-monitorn.
Bildkvaliteten kan försämras när signaler sänds från videomonitorns utgångsjack (gula) beroende på S-
Video-ingången.
• MONITOR OUT-2-utgången växlas samtidigt med ingången som valts med REC/M-ZONE2-tangenten. För
bruk som en monitorutgång, skall du välja “SOURCE” för REC/M-ZONE2-ingången. I nuläget går skärmens
displaysignaler ut från videosignalkontakten MONITOR OUT-2 (gul) eller S-videosignalkontakten MONITOR
OUT-2.
Anslutning av videoapparatur med S-videokontakter
• Se även bruksanvisningarna för respektive komponenter vid anslutningen.
• Om S-ingångarna
Signalväljarna för S-ingångarna och RCA-ingångarna är kopplade till varandra.
• Observera när du använder S-kontakterna
Apparatens S-kontakter (in- och utgångar) och video-kontakter (in- och utgångar) har separata kretsar. Det
betyder att videosignaler som går in via S-kontakterna också bara går ut genom S-utgångarna, och att
videosignaler som går in genom RCA-ingångarna bara går ut genom RCA-utgångarna.
Tänk på detta när du ansluter den här apparaten till utrustning som är försedd med S-kontakter. Följ
utrustningens bruksanvisning vid anslutningen.
Läs om “Ansluta en videokomponent utrustad med färgskiljning” för en beskrivning av MONITOR OUT-
terminalen.
DVD-spelare
TV
Anslutning av DVD-spelare
Anslutning av en TV vars mottagare
inte skall användas
DVD IN-kontakter
• Anslut DVD-spelarens kompositutgångar (COMPONENT VIDEO
OUTPUT) till ingångarna COMPONENT VIDEO IN med
75Ω/ohmiga videokoaxialkablar med RCA-kontakter.
• På samma sätt kan du ansluta en annan videokälla med
kompositutgångar, exempelvis en digital TV-mottagare/DBS-
mottagare, till kompositvideoingångarna för TV/DBS-mottagare.
MONITOR OUT
• Anslut TV’ns kompositingångar (COMPONENT VIDEO
INPUT) till kontakten COMPONENT MONITOR OUT
med en 75 Ω/ohmig videokoaxialkablel med RCA-
kontakter.
• Kompositingångarna märks olika av olika tillverkare. På vissa TV-
apparater eller videokällor används “Y, P
R, PB
”, “Y, CR, CB” eller
“Y, R-Y, B-Y”. Läs noga den bruksanvisning som medföljer den
aktuella apparaten för närmare uppgifter.
Anslutning av videokällor med kompositkontakter (Component - Y, P
R
/C
R
,
P
B
/C
B
) (DVD-spelare)
• Se även de andra apparaternas bruksanvisningar vid anslutningen.
• Signaler som går in genom kompositingångarna kan inte tas ut genom de gula VIDEO-utgångarna eller S-
videoutgångarna.
• En del videoapparatur har kompositutgångar märkta Y, P
B, PR, eller Y, CB, CR, eller Y, R-Y, B-Y. Alla dessa
beteckningar avser kompositsignaler.
MONITOR OUT-anslutningar
AVC-A1SR är utrustad med en funktion för att uppkonvertera videosignaler.
På grund av detta kan MONITOR OUT-kontakten på AVC-A1SR anslutas till monitorn (TV) med en enda kabel,
vilket innebär en högre anslutningskvalitet, oberoende av hur spelaren och videoingångskontakterna på AVC-
A1SR är anslutna.
Generellt sett erbjuder anslutningar i komponentvideokontakterna den högsta avspelningskvaliteten, följt av
anslutningar i S-videokontakterna, och sedan anslutningar i de vanliga videokontakterna (gula).
Om MONITOR OUT-kontakten på AVC-A1SR inte ansluts till monitorn (TV) med komponentvideokontakterna,
anslut spelaren till videoingångskontakterna på AVC-A1SR med hjälp av antingen videokontakterna (gula) eller
S-videokontakterna. Videosignalerna kommer inte ut om spelaren och AVC-A1SR bara kopplas ihop via
komponentvideokontakterna.
