Teileaustausch/
Wartung
LUFTVENTILANWEISUNGEN
Arbeiten am Luftventil
Gründe für Arbeiten am Luftventil:
A) Luftventil funktioniert nicht richtig (muss
möglicherweise gereinigt werden).
B) Routinewartungsarbeiten.
C) Luft tritt aus.

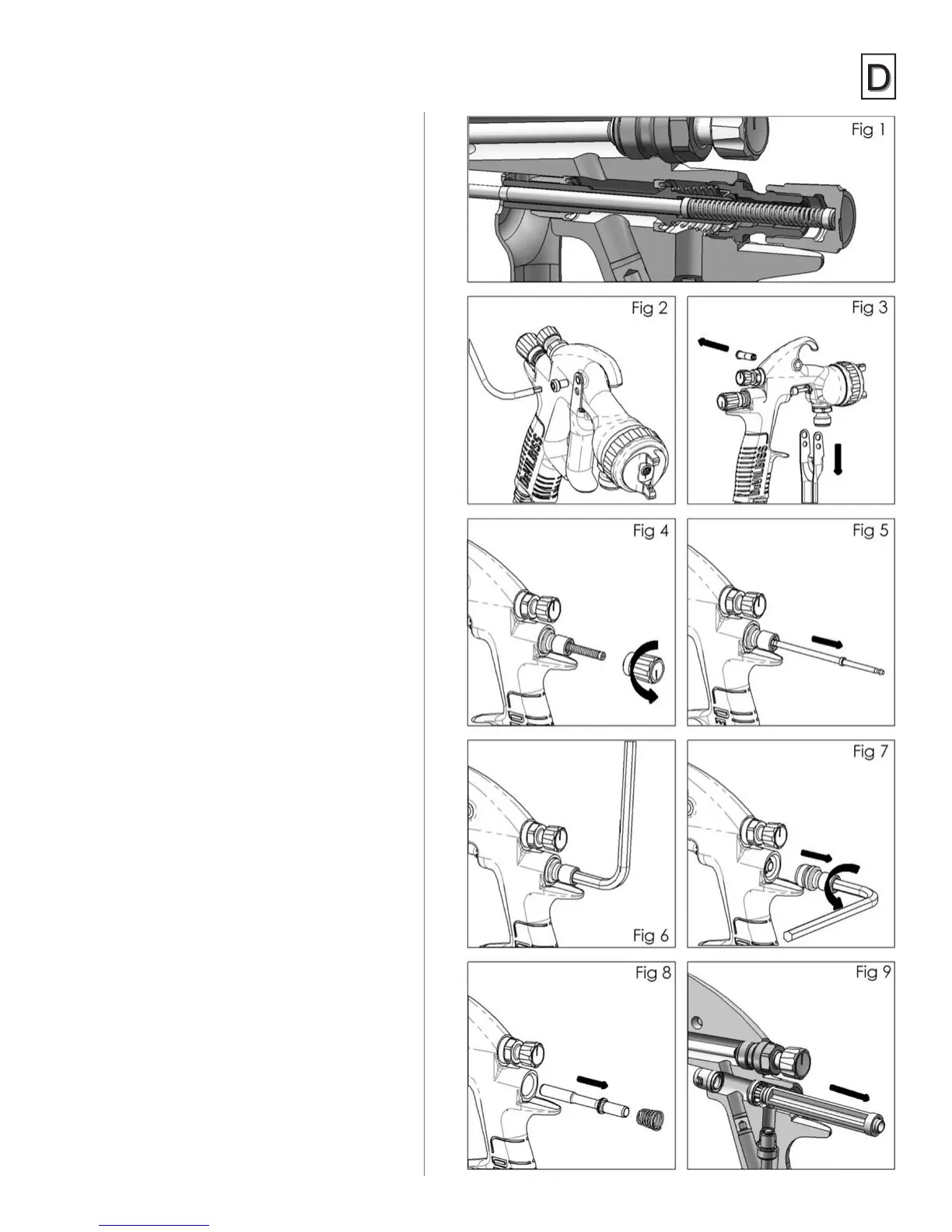

1. Entfernen Sie die Fingerabzugschraube (38) mit
einem Star T20 Schraubendreher. (Siehe Abb.
2).
2. Entfernen Sie den Fingerabzugbolzen(40) und
den Fingerabzug (39). (Siehe Abb. 3).
3. Entfernen Sie den Flüssigkeitsstellknopf (28)
und die Feder (29). (Siehe Abb. 4).
4. Entfernen Sie die Farbnadel (24). (Siehe Abb. 5).
5. Entfernen Sie das Ventilgehäuse (27) mit einem
6 mm-Sechskantschlüssel. (Siehe Abb. 6 und 7).
6. Entfernen Sie die Feder (21) und die
Ventilspindel (20). (Siehe Abb. 8).
7. Haken Sie in die Nut hinter dem Ventilsitz (19)
mit dem Wartungswerkzeug (44) ein. (Siehe
Abb. 9).
