TB-1022
7
Remplacement des
pièces/maintenance
INSTRUCTIONS CONCERNANT
LA SOUPAPE D’AIR
Entretien et réparation de la soupape
d’air
Quand intervenir sur la soupape d’air :
A) La soupape d’air ne fonctionne pas
correctement (il faut peut-être la nettoyer).
B) Entretien courant.
C) Fuites d’air.

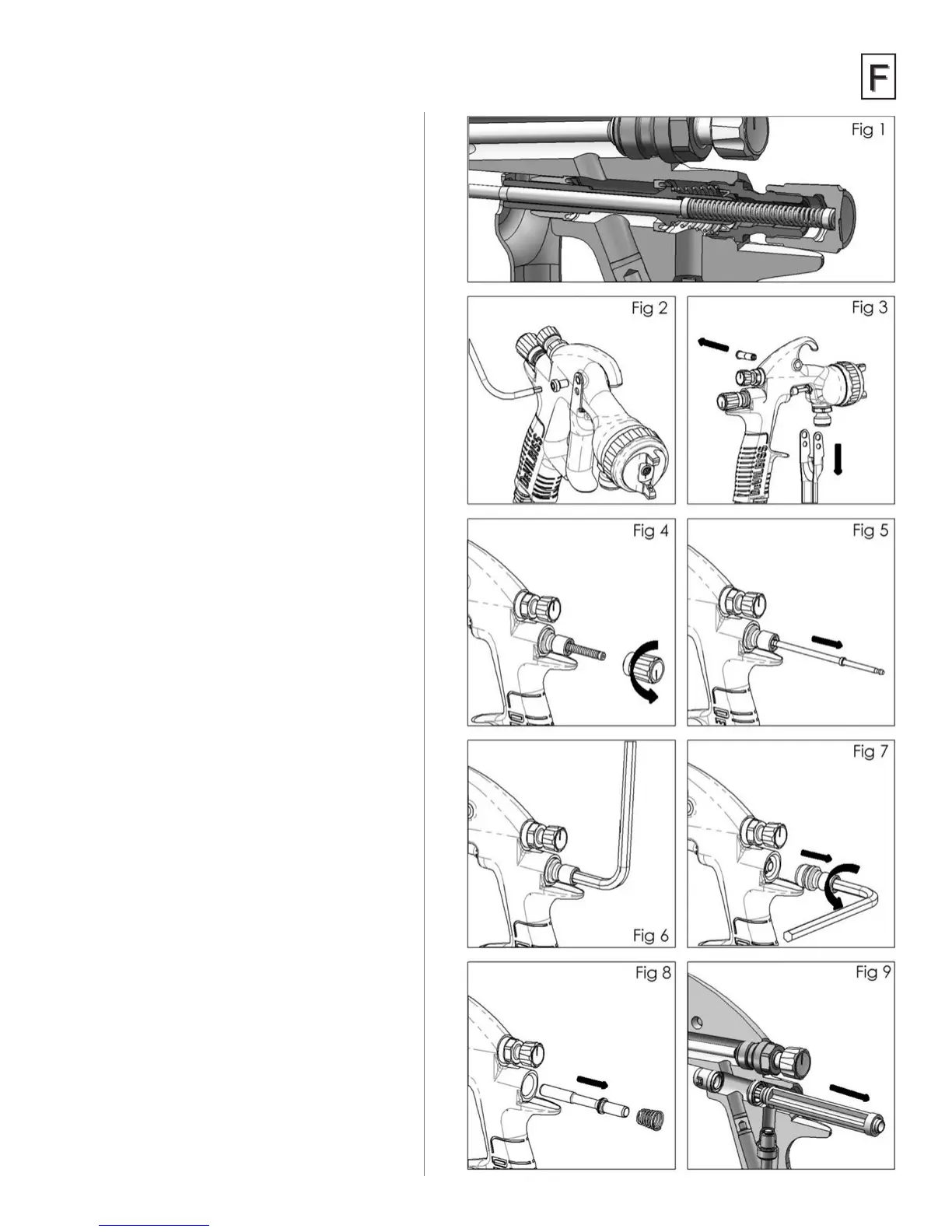

1. Retirez la vis de la gâchette (38) avec un outil
Star T20. (Voir g. 2)
2. Retirez le goujon de la gâchette (40) puis
enlevez la gâchette (39) (Voir g 3).
3. Retirez le bouton du régulateur de produit (28)
et le ressort (29). (Voir g. 4).
4. Retirez le pointeau à liquide (24) (Voir g 5).
5. À l’aide d’une clé hexagonale de 6 mm, retirez
le logement de la soupape (27). (Voir g. 6 et 7)
6. Retirez le ressort (21) et la tige de soupape
(20). (Voir g. 8)
7. À l’aide d’un outil d’entretien (44), engagez la
rainure derrière le siège de soupape (19) (Voir
g. 9).
