TB-1022
8
Entretien et réparation de la soupape
d’air
(suite)

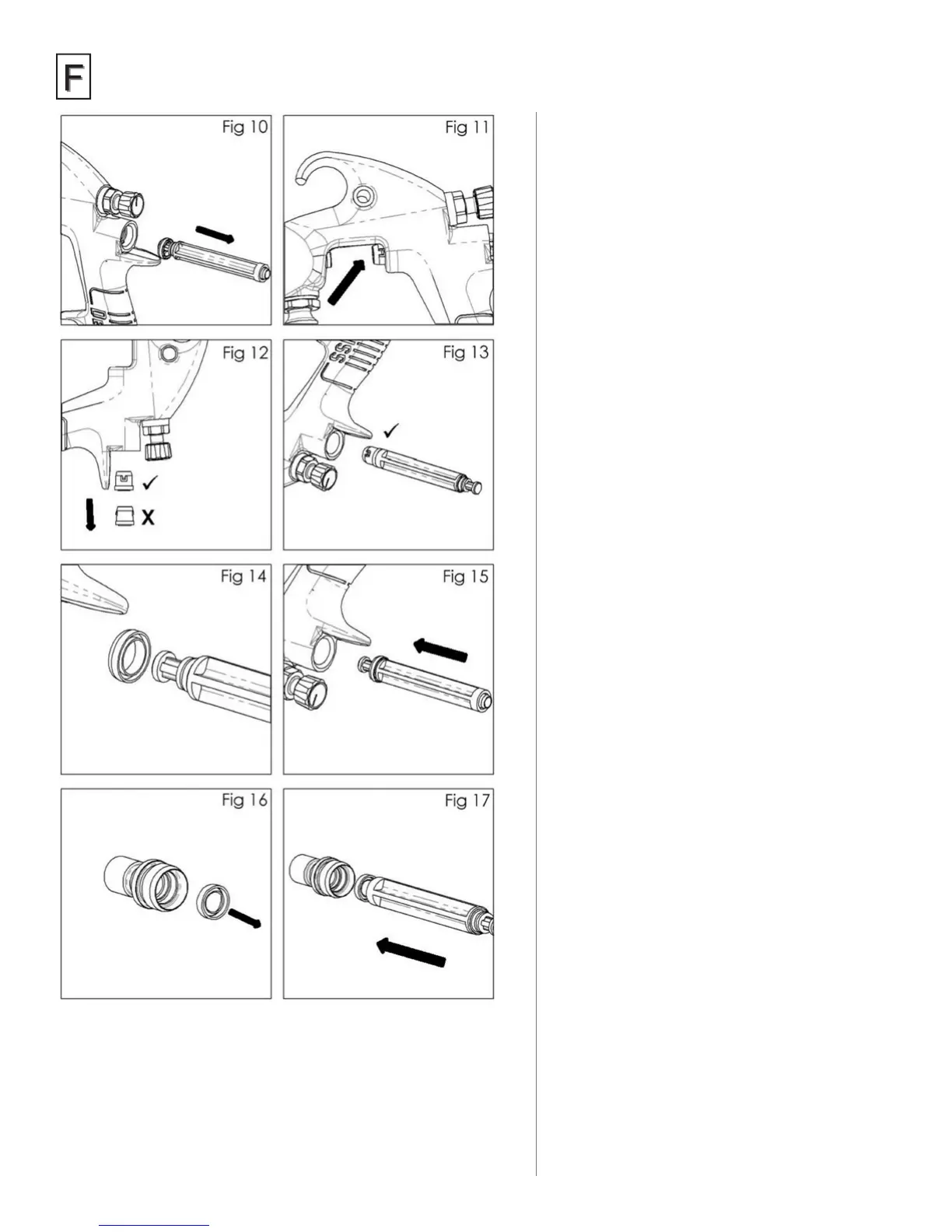

8. Retirez le siège de soupape (19) du corps du
pistolet. (Voir g. 10).
9. Poussez le joint avant (18) de la soupape d’air
à l’aide du doigt. (Voir g. 11).
10. Retournez le pistolet et laissez le joint tomber.
(Voir g. 12).
11. Installez le joint avant neuf(18) sur l’outil
d’entretien (44). Introduisez-le dans le corps
du pistolet et appuyez fermement pour que le
joint soit bien engagé. (Voir g. 13).
12. Installez le nouveau siège de soupape (19)
sur l’outil d’entretien (44). La rainure doit être
orientée vers l’extérieur. (Voir g. 14).
13. Introduisez le siège de soupape (19) dans le
corps du pistolet. (Voir g. 15).
14. Retirez le joint arrière de la soupape d’air (22)
du logement (27) à l’aide d’un crochet (Voir
g. 16).
15. Installez le nouveau joint (22) sur l’outil
d’entretien (44). La rainure doit être orientée
vers l’extérieur. Enfoncez le joint (22) dans le
logement (27). (Voir g. 17).
16. Remontez les pièces restantes dans l’ordre
inverse — soupape (20), ressort (21), logement
(27) et serrez avec une clé hexagonale de
6 mm le ressort (29) du pointeau (24) et le
bouton (28). Remettez la gâchette (39) en
installant le goujon (40) et en revissant la vis
de la gâchette (38) avec l’outil Star T20.
17. Appuyez à fond sur la gâchette et vissez le
bouton de réglage de produit (28) jusqu’à
l’arrêt. Desserrez ensuite de ½ tour an que
le pistolet dispose de toute la course du
pointeau.
18. Appuyez sur la gâchette à plusieurs reprises
pour en vérier le bon fonctionnement.
