DeVilbiss TEKNA PRO LITE - Spécifications Et Données Techniques

TB-1022
4

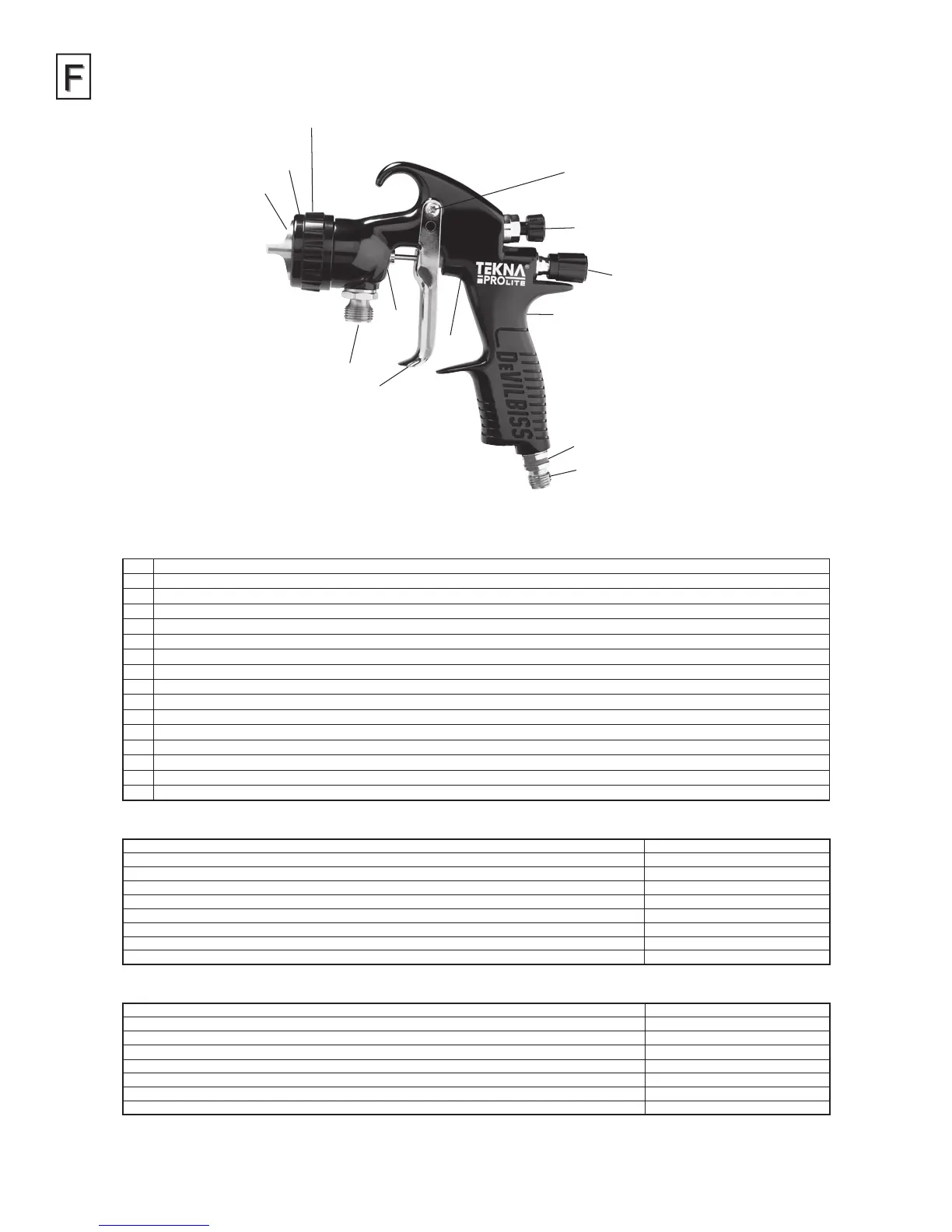

Caractéristiques de fabrication
1 Bouchon d’air (laiton nickelé pour une longue durabilité)
2 Bague de retenue du bouchon d’air (permet une rotation aisée du bouchon d’air)
3 Buse à liquide (non visible, idéal pour les systèmes de couche de nition de l’industrie automobile)
4 Pointeau à liquide (non visible)
5 Orice d’entrée de liquide (letage 3/8 BSP)
6 Orice d’aspiration d’air (letage universel, s’adapte au G 1/4 et 1/4 NPS)
7 Tampon amortisseur de pointeau à réglage automatique (tampon non visible, conçu pour une longue durée de vie du tampon)
8 Gâchette (ergonomique pour offrir du confort)
9 Vis et goujon de la gâchette (conception pour un remplacement aisé)
10 Réglage du ventilateur d’air (se règle sans étape pour une vaporisation à plat ou en cercle)
11 Réglage de liquide (réglage sans étape du volume de liquide)
12 Tête de pulvérisation amovible (non visible, conçue pour prolonger la durée de vie du pistolet)
13 Système interchangeable d’identication de couleur (4 anneaux colorés sont fournis)
14 Corps du pistolet forgé (ergonomique, de belle apparence et durable, nettoyage facile)
15 Soupape d’air (la conception offre un bas effort de traction et une basse chute de pression)
16 Pistolet s’utilise pour l’application de revêtement à base d’eau et de solvant
Matériaux de fabrication
Corps du pistolet Aluminium anodisé QuickClean®
Bouchon d’air Laiton nickelé
Buse à liquide, pointeau à liquide, orice d’entrée de liquide, goujon de la gâchette Acier inoxydable
Tête de pulvérisation, bague de retenue du bouchon d’air, boutons, bouchon de la poignée, Aluminium anodisé
Ressorts, attaches, vis Acier inoxydable
Dispositifs d’étanchéité, joints Matériaux résistants aux solvants
Gâchette Acier chromé
Orice d’aspiration d’air, douille du corps, soupape de diffusion du corps, écrou de soupape d’air Laiton chromé
Assemblage de la soupape d’air Aluminium
Spécifications et données techniques
Raccord pour fourniture d’air Universel 1/4” BSP et 1/4” NPS
Pression maximum en aspiration d’air statique P1 = 12 bars (175 psi)
Pression d’entrée d’air nominale du pistolet pour les modèles HVLP, corps du pistolet HV40 (pistolet enclenché) 1,2 bar (17 psi) (pour la conformité)
Pression d’entrée d’air nominale du pistolet pour les modèles à haute efcacité, corps du pistolet TE40 (pistolet enclenché) 2,0 – 3,5 bar (29 – 50 psi)
Consommation d’air Voir tableau 1 à la page11
Raccord pour fourniture de liquide 3/8” BSP
Température d’opération 0 à 40°C (32 à 100°F)
Poids du pistolet (pistolet seulement) 500g (17.6 onces)
1
2
3, 4, 12
5
9
10
11
14
13
6
8
7
15
