DeVilbiss TEKNA PRO LITE - Especificaciones y Datos Técnicos

TB-1022
4

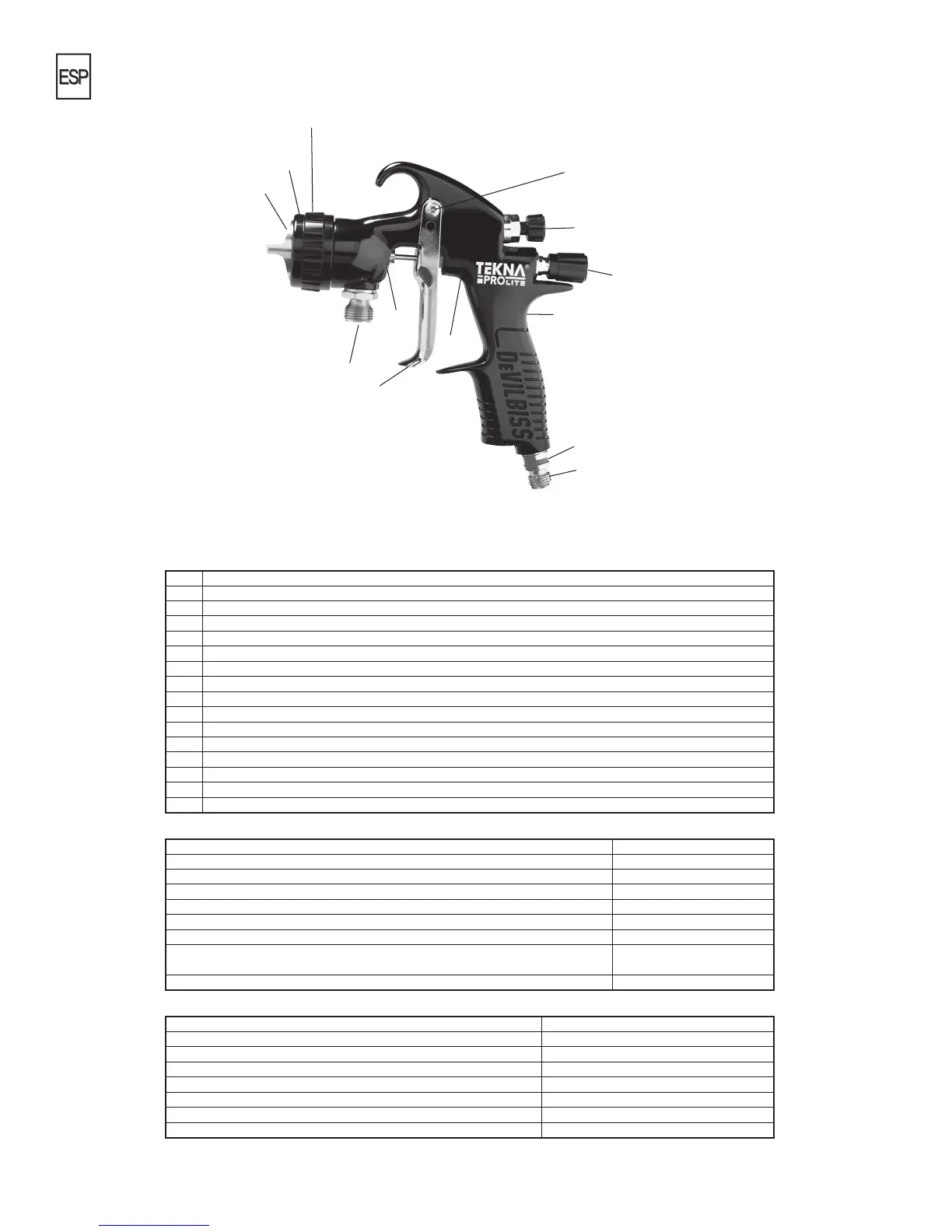

Características de Construcción
1 Cubierta de Aire (bronce chapado en níquel para mayor duración)
2 Anillo de Retención de la Cubierta de Aire (facilita la rotación de la cubierta de aire)
3 Boquilla de Líquido (no visible, ideal para sistemas de acabado en automóviles)
4 Aguja de Líquido (no visible)
5 Entrada de Líquido (rosca BSP de 3/8)
6 Entrada de Aire (rosca universal, acepta G 1/4 y 1/4 NPS)
7 Empaque de la Aguja de Ajuste Automático (empaque no visible, para larga duración del empaque)
8 Gatillo (ergonómico para mayor comodidad)
9 Espárrago y Tornillo del Gatillo (diseño que facilita el reemplazo)
10 Ajuste de Aire del Ventilador (regulación progresiva para rocío de plano a circular)
11 Ajuste de Líquido (regulación progresiva del volumen del líquido)
12 Boquilla atomizadora separable (no visible, para larga vida de servicio de la pistola)
13 Sistema Intercambiable de Identicación por Color (4 anillos de colores suministrados)
14 Cuerpo forjado de la pistola (ergonómico, elegante y durable, fácil de limpiar)
15 Válvula de Aire (el diseño ofrece baja fuerza de succión y baja caída de presión)
16 Pistola aceptable para aplicaciones con transporte por agua o por disolvente
Materiales de Construcción
Cuerpo de la Pistola Aluminio anodizado QuickClean®
Cubierta de Aire Bronce chapado en níquel
Boquilla de Líquido, Aguja de Líquido, Entrada de Líquido, Espárrago del Gatillo Acero inoxidable
Boquilla atomizadora, Anillo de Retención de la Cubierta de Aire, Perillas, Tapón de la Manija Aluminio anodizado
Resortes, Broches, Tornillos Acero inoxidable
Sellos, Juntas Resistente a disolventes
Gatillo Acero chapado en cromo
Entrada de Aire, Ensamblaje del Alimentador, Cuerpo de la Válvula del Atomizador, Tuerca de la
Válvula de Aire
Bronce chapado en cromo
Ensamblaje de la Válvula de Aire Aluminio
Especificaciones y Datos Técnicos
Conexión del Suministro de Aire BSP Universal de 1/4” BSP y NPS de 1/4”
Presión Estática Máxima de Entrada de Aire P1 = 12 bar (175 psi)
Presión Nominal de Entrada de Aire para Modelos HVLP, Cuerpo de la Pistola HV40 (con pistola activada) 1.2 bar (17 psi) (para el cumplimiento)
Presión Nominal de Entrada de Aire para Modelos de Alta Eciencia, Cuerpo de la Pistola TE40 (con pistola activada) 2.0 – 3.5 bar (29 – 50 psi)
Consumo de Aire Ver Cuadro 1 en la página 11
Conexión del Suministro de Líquido BSP de 3/8”
Temperatura de Servicio 0 a 40°C (32 a 100°F)
Peso de la Pistola (pistola únicamente) 500 gramos (17.6 onzas.)
1
2
3, 4, 12
5
9
10
11
14
13
6
8
7
15
