DeVilbiss TEKNA PRO LITE - Remplacement des Joints de la Tête de Pulvérisation

TB-1022
10
Remplacement
des pièces/
maintenance
REMPLACEMENT DU JOINT DE
LA TÊTE DE PULVÉRISATION

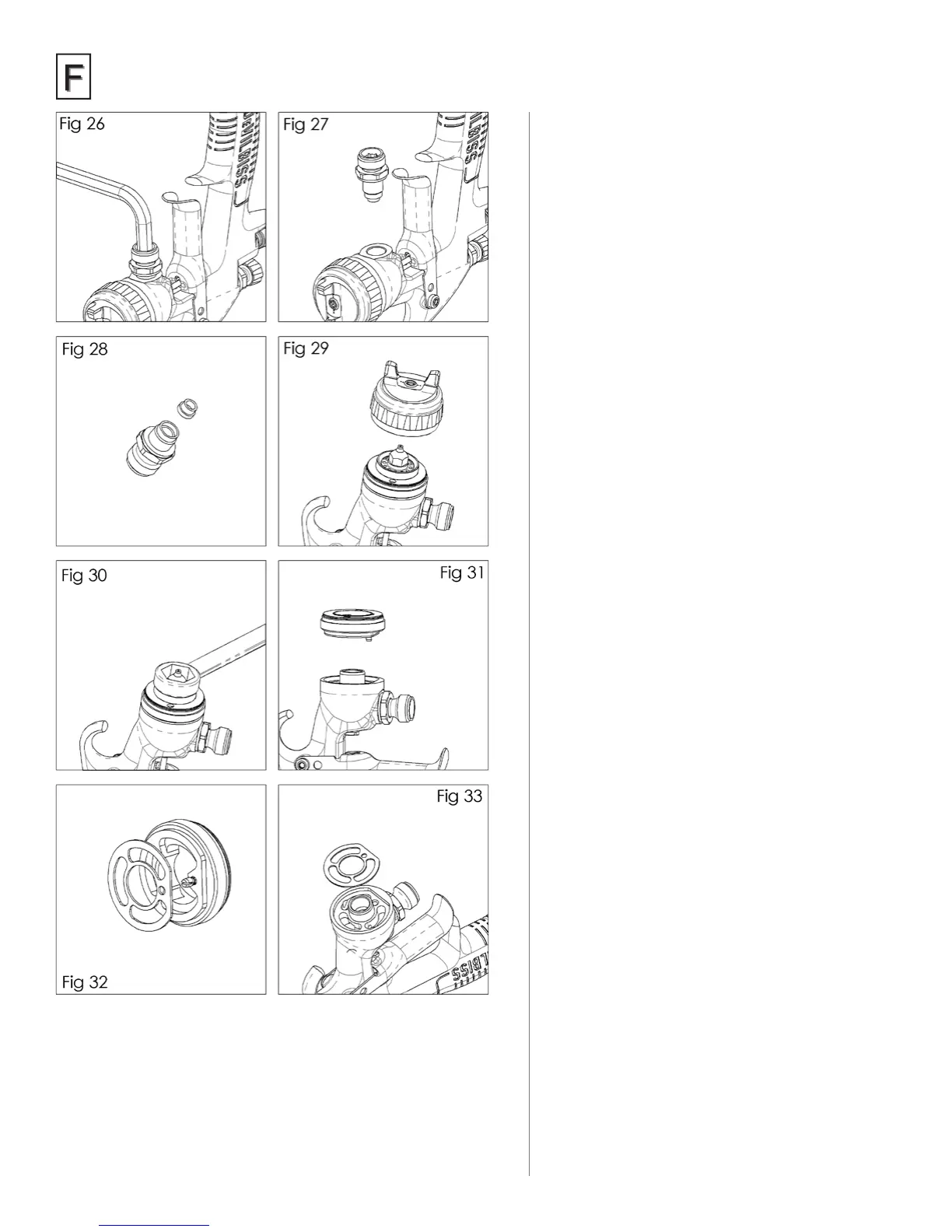

1. Retirez le bouchon d’air et la bague de retenue
(6). (Voir g. 29).
2. Retirez le bouton du régulateur de produit
(28), le ressort (25) et tampon du ressort (26).
(Voir g. 4, p7).
3. Retirez le pointeau à produit (24) du corps du
pistolet. (Voir g. 5, p7).
4. Retirez la buse à liquide à l’aide d’une clé de
10 mm. (Voir g. 30).
5. Retirez la tête de pulvérisation (9) et le joint
(10) (Voir g 31).
6. Enlevez le joint (10) de la tête de pulvérisation.
(Voir g. 32).
7. Nettoyez le devant du pistolet si nécessaire,
à l’aide d’une brosse souple, de même que la
buse à liquide, le bouchon d’air et la bague de
retenue.
8. Placez un nouveau joint (10) sur l’avant du
pistolet en veillant à ce que le méplat du joint
soit aligné sur celui du pistolet. (Voir g. 33).
9. Ajustez la tête de pulvérisation (9), en
s’assurant que la goupille est engagée dans
l’orice du corps du pistolet. (Voir g. 31).
10. Installez la buse à liquide (8), le bouchon d’air
et la bague de retenue (6). Serrez la buse à
liquide à 18–20 Nm (13–15 pi-lb).
Veillez à ne pas bloquer la buse à liquide.
(Voir g. 30 et 29).
11. Remontez les pièces restantes dans l’ordre
inverse — pointeau à produit ( 24), ressort
du pointeau et tampon (29), et bouton du
régulateur de produit (28).
12. Appuyez à fond sur la gâchette et vissez le
bouton de réglage de produit (28) jusqu’à
l’arrêt. Desserrez ensuite de ½ tour an que
le pistolet dispose de toute la course du
pointeau.
13. Appuyez sur la gâchette à plusieurs reprises
pour en vérier le bon fonctionnement.
