TB-1022
9
Remplacement des
pièces/maintenance
INSTRUCTIONS DE
REMPLACEMENT DU PRESSE-
ÉTOUPE DU POINTEAU
1. Retirez la gâchette, le pointeau à produit et la
soupape d’air en suivant les étapes 1 à 6 de la
page 7, Entretien et réparation de la soupape d’air.

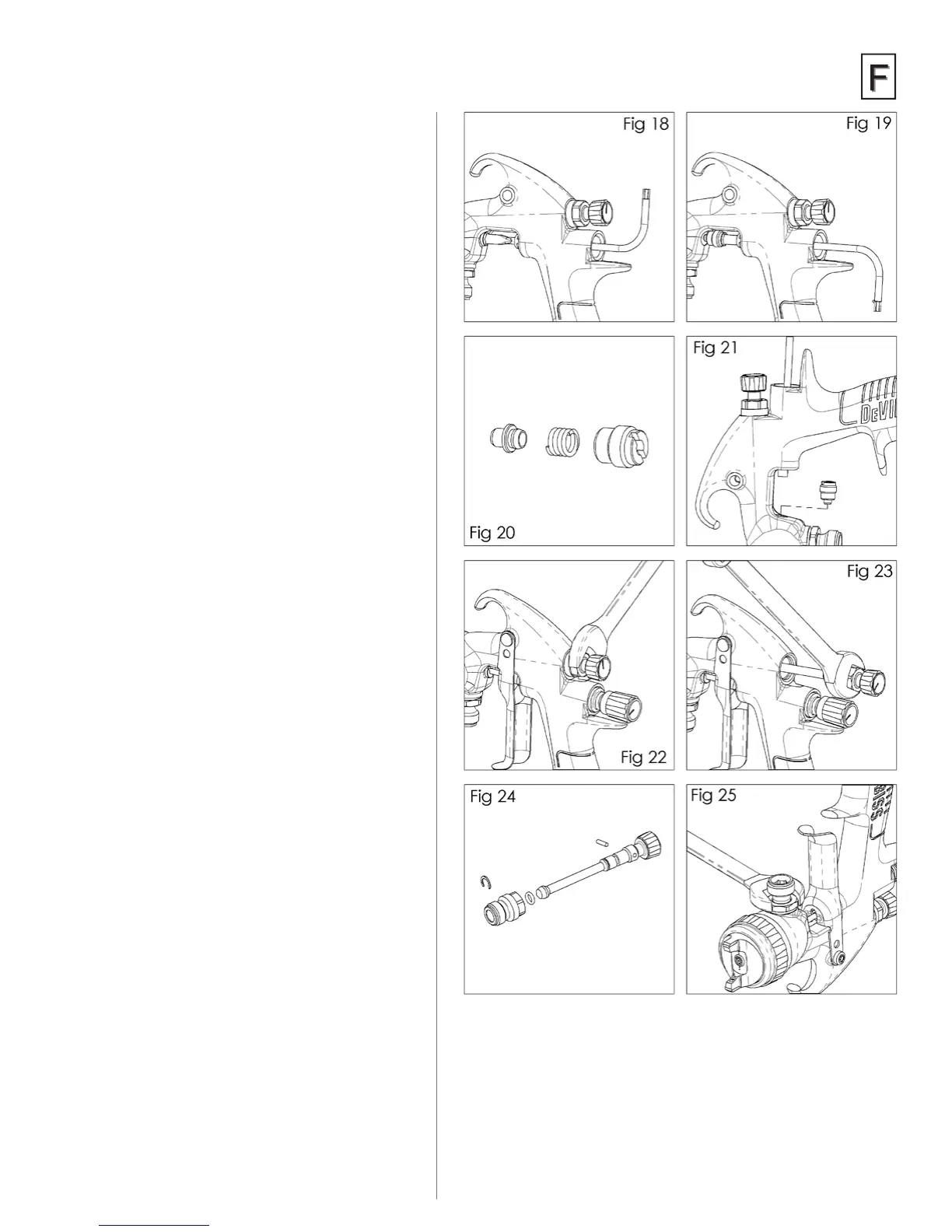

2. Desserrez et retirez l’écrou de presse-étoupe à
l’aide d’un tournevis à lame plate. (Voir g. 18
et 19).
3. Jetez le presse-étoupe (34) et le ressort (35) de
presse-étoupe s’ils doivent être changés. Nettoyez
le presse-étoupe s’il doit être réutilisé. Nettoyez
également le ressort et l’écrou de presse-étoupe
(36). (Voir g. 20).
4. Remontez le presse-étoupe avant de l’introduire
dans le corps du pistolet, puis serrez. (Voir g. 21).
5. Finissez les étapes suivantes 16 à 18 de la page 8
pour remonter l’ensemble.
REMPLACEMENT/MAINTENANCE DE
LA SOUPAPE DE DIFFUSION
Il est possible de remplacer la soupape de diffusion si
elle a été endommagée. Retirez la soupape à l’aide d’une
clé de 14 mm (Voir g. 22 et 23). Le joint interne est
remplaçable et est inclus dans le nécessaire de réparation
du pistolet (Voir g. 24).
JOINT ADMISSION DE FLUIDE
INSTRUCTIONS DE REMPLACEMENT
1. Desserrer l'écrou (46) avec une clé de 18mm
(Voir Fig. 25).
2. Adaptateur d'entrée Dévisser uide (47) avec une clé
hexagonale de 8mm (Voir Fig. 26).
3. Supprimer adaptateur d'entrée du uide (voir Fig. 27).
4. Supprimer joint (45) et remplacez-le par un joint neuf
(Voir Fig. 28).
5. Remplacer adaptateur d'entrée du uide (voir Fig. 27)
6. Serrez avec la clé hexagonale de 8 mm à 26-28nm
(20 pi-lb.) (Voir Fig. 26).
7. Serrer le contre-écrou (46) avec une clé de 18mm
(Voir Fig. 25).
